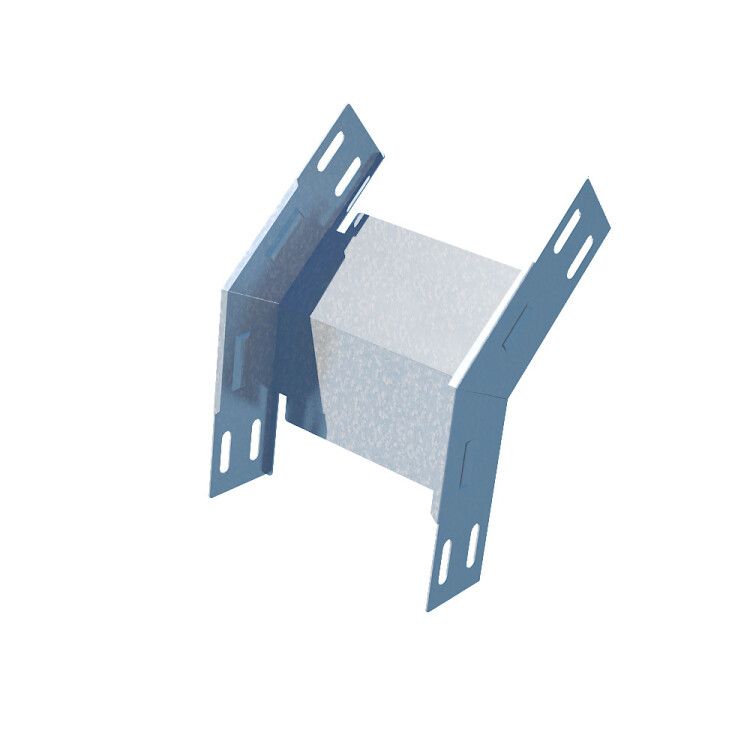

Угол внешний вертикальный 45 градусов 50х150 | VL45*50*150 КМ-профиль LO0118

Угол внешний вертикальный 45 градусов 50х150 мм сталь 0.8 мм от КМ-Профиля предназначен для изменения направления кабельной трассы под углом 45°, обеспечивая плавный переход между горизонтальными участками. Этот элемент серии подходит для систем с металлическими лотками шириной 150 мм и применяется в помещениях с контролируемой средой.

Назначение и область применения

Элемент используется для формирования кабельных трасс в местах, где требуется изменить направление прокладки под углом 45° вместо прямого 90°. Это снижает риск перегиба и повреждения кабелей при прокладке. Применяется в системах кабельного лотка, особенно там, где важна сохранность изоляции проводов и удобство протяжки. Подходит для установки в цехах, серверных, распределительных пунктах и других закрытых объектах с невысокой влажностью.

Технические характеристики

• Материал: сталь толщиной 0,8 мм, оцинкованная по технологии Сендзимира - обеспечивает коррозионную стойкость и долговечность;
• Форма: вертикальный внешний угол 45°, внутренний радиус изгиба 100 мм - позволяет безопасно прокладывать кабели без перегибов;
• Размеры: высота 50 мм, ширина 150 мм - совместим с лотками той же серии;
• Покрытие: цинкование - защищает от ржавчины, цвет серый;
• Огнестойкость: да - соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в помещениях с нормальным и умеренно холодным климатом;
• Исполнение: с интегрированным соединителем - готов к монтажу без дополнительных фиксирующих деталей;
• Наличие NATO-отверстий: да - позволяют использовать стандартные крепёжные элементы и системы крепления.

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 50х150 мм сталь 0.8 мм от КМ-Профиля совместим с металлическими лотками серии того же производителя шириной 150 мм и высотой борта 150 мм. Соединение осуществляется через интегрированные лепестки - они плотно фиксируются с торцами лотка без зазоров. Монтаж выполняется болтовым соединением через NATO-отверстия. Рекомендуется использовать крепёж M6 или M8 в зависимости от нагрузки. Перед сборкой проверьте соответствие толщины стенок лотка и угла - оба должны быть 0,8 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих материалов. Цинковое покрытие не выделяет токсичных веществ при нагреве. Наличие NATO-отверстий гарантирует совместимость с европейскими стандартами крепления.

Преимущества

• Плавный изгиб с радиусом 100 мм исключает повреждение кабелей при протяжке;
• Интегрированный соединитель ускоряет сборку и снижает количество комплектующих;
• Оцинковка по Сендзимиру - более равномерное и прочное покрытие против ржавчины;
• NATO-отверстия обеспечивают универсальное крепление - можно использовать любые стандартные болты и хомуты;
• Поддерживает совместимость с другими элементами серии - легко масштабируется.

Ограничения применения

• Не рекомендуется для открытых площадок, улиц, подвалов с постоянной влагой - даже оцинковка не спасёт от длительного воздействия воды;
• Не подходит для агрессивных сред: химических цехов, кислотных выбросов, морского побережья;
• Толщина 0,8 мм достаточна для легких и средних нагрузок, но недостаточна для массивных кабельных пучков свыше 100 кг/м - требуются усиленные решения;
• Не предназначена для работы при температурах ниже -40C - материал становится хрупким.

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в серверной комнате;
• Смена направления в производственной линии, где необходимо обойти оборудование под углом;
• Прокладка силовых кабелей в распределительном щите с ограниченным пространством;
• Обустройство кабельных путей в офисных зданиях при модернизации электропроводки.

Практические советы

• При монтаже всегда используйте крышку - она защищает от пыли, мусора и случайных ударов;
• Проверяйте посадочные поверхности перед сборкой - грязь или деформация могут нарушить герметичность соединения;
• Если трасса проходит рядом с источниками тепла, учтите, что оцинковка теряет защитные свойства выше +150C;
• Для длинных трасс с несколькими углами рассчитывайте суммарную нагрузку - каждый элемент несёт часть веса кабелей;
• Артикулы vl45*50*150, lo0118 и vl45-50-150 - все обозначают один и тот же продукт; при заказе указывайте любой из них.
