Угол CD 45 вертикальный внеш. 45° 150х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36843KHDZ DKC ДКС

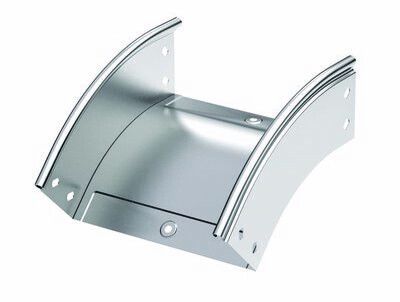

Угол вертикальный внешний 45 градусов 150х50 для кабельного лотка CD 45 от DKC (ДКС), артикул 36843khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом. Изделие входит в систему S5 Combitech и оснащено всем необходимым крепежом для быстрого монтажа.

Назначение и область применения

Этот угловой элемент используется для формирования вертикальных поворотов кабельных трасс под углом 45°. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных объектах, серверных помещениях, энергообъектах, на заводах и в транспортной инфраструктуре. Особенно эффективен там, где требуется сохранить целостность трассы без острых изгибов, которые могут повредить провода.

Технические характеристики

• Угол поворота: 45°
• Размеры: ширина 150 мм, высота 50 мм - совместим с лотками CD 45 этих габаритов
• Материал: сталь с горячим цинкованием - обеспечивает долгую защиту от коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках
• Внутренний радиус изгиба: 240 мм - предотвращает перегиб кабелей и снижает риск повреждений
• Исполнение: с заводскими соединительными пластинами и крепежом - не требует доп purchases
• Перфорация: есть на боковых стенках и основании - удобно для фиксации болтами и креплением к опорам
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый - унифицирован с другими элементами системы S5 Combitech

Совместимость и монтаж

Угол 36843khdz совместим исключительно с кабельными лотками системы S5 Combitech шириной 150 мм и высотой 50 мм. Монтаж выполняется в три этапа:

1. Подгоните лотки к месту установки - они должны точно подходить по габаритам.
2. Закрепите угол с помощью входящих в комплект соединительных пластин: приложите их к торцам лотков и закрутите саморезы через перфорацию.
3. Фиксируйте весь модуль к несущей конструкции (стене, потолку, раме) через отверстия в основании - используйте анкерные болты или кронштейны.

Не используйте этот элемент с лотками других систем - даже при совпадении размеров возможны проблемы с герметичностью и жесткостью соединения.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 1479–88, что гарантирует стойкость к агрессивным средам. Сертификаты на продукцию доступны у производителя DKC (ДКС).

Преимущества

• Все крепеж и соединители в комплекте - экономия времени и исключение ошибок при заказе расходников
• Плавный изгиб с радиусом 240 мм - безопасен для чувствительных кабелей, включая оптоволокно и многожильные провода
• Горячее цинкование - защита от ржавчины до 30–50 лет, даже во влажных и агрессивных средах
• Перфорированные стенки - упрощают крепление, диагностику и последующую модификацию трассы
• Единая система S5 Combitech - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

• Не предназначена для горизонтальных поворотов - используйте другие типы углов
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или сверхвысоких температур (>+100C)
• Не подходит для лотков с другим профилем - например, CD 30, CD 60 или сторонних брендов
• Не использовать в качестве несущего элемента - он не рассчитан на вес оборудования, только на кабели

Примеры использования

• Смена уровня кабельной трассы между этажами - от лотка на полу к лотку на стене
• Обход колонн или трубопроводов в машинных залах
• Прокладка кабелей в распределительных пунктах с ограниченным пространством
• Создание вертикальных стояков в серверных помещениях с плотной маршрутизацией

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм позволяет свободно пропускать самые крупные кабели - особенно с жесткими оболочками
• При использовании в сырых помещениях (например, на улице или в подвале) дополнительно проверьте качество креплений - хотя цинк защищает металл, резьбы могут окисляться
• Не затягивайте крепеж слишком сильно - это может деформировать перфорированные стенки и нарушить контакт
• Для длинных трасс с несколькими углами - составьте схему заранее, чтобы минимизировать количество стыков и снизить риск перегрузки
• Артикул 36843khdz всегда заказывайте вместе с лотками CD 45 - это гарантирует точную совместимость и отсутствие проблем при сборке
