Угол CS 45 вертикальный внутр.45° 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36722KHDZ DKC ДКС

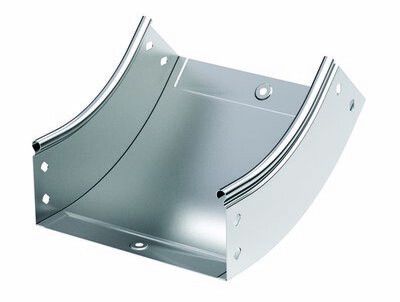

Угол вертикальный внутренний 45 градусов 100х50 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС) - аксессуар для формирования вертикальных поворотов в кабельных трассах системы S5 Combitech. Артикул 36722khdz обеспечивает плавный переход на 45° между участками лотков, сохраняя целостность проводки и удобство прокладки.

Назначение и область применения

Угол вертикальный внутренний 45 градусов 100х50 в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный предназначен для изменения направления кабельной трассы в вертикальной плоскости. Применяется там, где требуется смонтировать поворот под углом 45° без резких изломов - например, при переходе с одного этажа на другой, при обходе оборудования или пересечении с другими коммуникациями. Подходит для систем, использующих лотки S5 Combitech шириной 100 мм и высотой 50 мм.

Технические характеристики

• Угол поворота: 45°
• Форма: внутренний вертикальный угол
• Размеры: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 0,8 мм
• Материал: сталь с горячим цинкованием
• Цвет: серый
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Изгиб: плавный, без острых кромок
• Перфорация: есть на боковой стенке и в основании
• Огнестойкость: соответствует требованиям
• Срок защиты от коррозии: до 30–50 лет (при нормальных условиях эксплуатации)

Совместимость и монтаж

Аксессуар совместим исключительно с лотками системы S5 Combitech размером 100×50 мм. Монтаж выполняется без дополнительных инструментов: соединительные пластины уже установлены, достаточно закрепить угол к лоткам с помощью самонарезающих болтов, входящих в комплект. Перфорированные зоны позволяют фиксировать угол к стене или потолку через отверстия в основании. Для сборки трассы с несколькими углами рекомендуется использовать одинаковые типы крепежа - это гарантирует равномерную нагрузку и долговечность соединений.

Безопасность и стандарты

Изделие выполнено из огнестойкой стали и соответствует требованиям безопасности для кабельных систем в помещениях с повышенными требованиями к пожарной защите. Горячее цинкование обеспечивает электроизоляцию поверхности и снижает риск возникновения коррозионных процессов, что важно для длительной работы в средах с возможным воздействием влаги или химических паров.

Преимущества

• Плавный изгиб снижает механическую нагрузку на кабели при прокладке и обслуживании
• Комплектный крепеж экономит время монтажа - не нужно докупать болты, гайки и пластины отдельно
• Горячее цинкование защищает металл даже при повреждении покрытия во время установки
• Перфорация в основании и боковой стенке даёт гибкость в способах крепления - к стене, полу, несущей конструкции
• Поддерживается единая система S5 Combitech - все элементы взаимозаменяемы и стандартизованы

Ограничения применения

• Не подходит для лотков других систем или другого размера - например, 150×50 или 100×100
• Не рассчитан на внешние условия: не используется на открытых площадках без защиты от осадков
• Не предназначен для тяжелых силовых кабелей массой более 10 кг/м - при превышении нагрузки возможна деформация
• Запрещается применять в агрессивных средах с постоянным контактом с кислотами, щелочами или морской водой - даже оцинкованная сталь может разрушаться при таких условиях

Примеры использования

• Обустройство кабельных трасс в многоэтажных офисах - переход с первого этажа на второй через шахту
• Прокладка кабелей в промышленных цехах рядом с оборудованием, требующим обхода колонн или трубопроводов
• Создание вертикальных маршрутов в серверных помещениях, где необходимо минимизировать перегибы кабелей
• Монтаж в жилых домах при скрытой прокладке в стенах с последующей заделкой

Практические советы

• Проверьте перед монтажом, что внутренний радиус 150 мм достаточен для вашего типа кабеля - особенно для многожильных или с плотной оплеткой
• При использовании в сырых помещениях (например, подвалы, тепловые пункты) дополнительно проверьте герметичность соединений с соседними лотками
• Не затягивайте крепеж слишком сильно - это может сплющить перфорацию и нарушить контакт с конструкцией
• Если вы собираете длинную трассу с несколькими углами, начинайте сборку с нижнего участка - так проще контролировать уровень и положение
• Этот угол - часть серии S5 Combitech; для замены или расширения системы всегда выбирайте оригинальные компоненты DKC (ДКС) - они гарантированно совпадают по размерам и прочностным характеристикам
