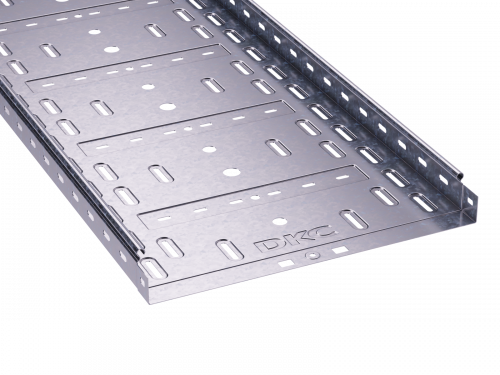

Лоток перфорированный S5 Combitech 400х50х3000, 1.0 мм DKC 35266

Лоток перфорированный листовой 400х50х3000 мм сталь от DKC (ДКС) - это прочная, легкая и удобная система для прокладки кабелей в помещениях и на улице. Артикул 35266 выполнен из оцинкованной стали по методу Сендзимира, обеспечивает надежную фиксацию и быстрый монтаж благодаря интегрированному соединителю.

Назначение и область применения

Лоток перфорированный листовой 400х50х3000 мм сталь предназначен для прокладки силовых и слаботочных кабелей в условиях повышенной влажности, пыли и температурных колебаний. Подходит для использования внутри зданий, на открытых площадках, в промышленных цехах, на транспорте и в энергообъектах. Благодаря огнестойкости и защите от коррозии, его можно применять в системах с высокими требованиями к безопасности.

Технические характеристики

• Габариты: 400 мм (ширина) × 50 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм (реальная толщина соответствует заявленным 0,9–1 мм)
• Полезное сечение: 19 600 мм2 - позволяет размещать значительный объем кабелей
• Покрытие: холодное цинкование, обеспечивающее долговечность даже в агрессивной среде
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Степень защиты: IP10 (при установке крышки - IP54)
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный листовой 400х50х3000 мм сталь имеет интегрированный соединитель типа «мама-папа». Это исключает необходимость в дополнительных фитингах и позволяет собирать линейные участки без сварки или болтов. Соединение происходит легко и плотно, формируя непрерывный проводящий контур - важно для заземления. Монтажная перфорация по всей длине позволяет закрепить лоток к стене, потолку или опоре с помощью хомутов или кронштейнов. Отдельные отверстия (диаметрами 11, 17 и 21 мм) позволяют выводить кабели без дополнительного сверления.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и электроизоляции. Оцинкованное покрытие по методу Сендзимира гарантирует равномерное и глубокое антикоррозийное покрытие, что снижает риск возникновения точечной коррозии. Применение в системах с заземлением возможно благодаря металлической конструкции и герметичному соединению. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в умеренных и холодных регионах.

Преимущества

• Высокая несущая способность - за счет профилирования (подформовки) жесткость увеличена на 54%
• Сниженный вес благодаря перфорации - легче транспортировать и монтировать
• Защита кабелей от механических повреждений - гладкий внутренний профиль без острых кромок
• Быстрая сборка - соединение «мама-папа» экономит до 40% времени монтажа
• Поддержка заземления - сплошной металлический корпус служит естественным проводником
• Доступ к кабелям - перфорация позволяет легко вывести или заменить провода без демонтажа

Ограничения применения

Не рекомендуется использовать лоток перфорированный листовой 400х50х3000 мм сталь в местах постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами). Без установленной крышки степень защиты составляет лишь IP10 - значит, он не защищен от попадания воды струей или капель. Также не следует применять в условиях частых ударных нагрузок или вибраций без дополнительной фиксации. Для длительной эксплуатации вне помещений обязательно использование крышек.

Примеры использования

• Прокладка кабелей управления на заводе с конвейерами
• Распределение силовых линий в распределительном пункте на улице
• Обустройство кабельных трасс в логистических терминалах
• Монтаж слаботочных сетей (LAN, CCTV) в офисных зданиях
• Электроснабжение насосных станций и компрессорных установок

Практические советы

• При выборе длины учтите, что каждый лоток имеет длину 3 метра - для длинных трасс используйте несколько элементов с соединением «мама-папа»
• Для вертикальной прокладки обязательна фиксация через каждые 1,5–2 метра
• При необходимости вывода кабелей большего диаметра - просверливайте отверстия самостоятельно, но не рядом с краями
• Для защиты от осадков всегда устанавливайте крышку - она повышает класс защиты до IP54
• Артикул 35266 совместим с другими изделиями серии S5 Combitech Сендзимир - все детали системы взаимозаменяемы
• Проверьте посадочные места перед монтажом - перфорация должна точно совпадать с крепежом
