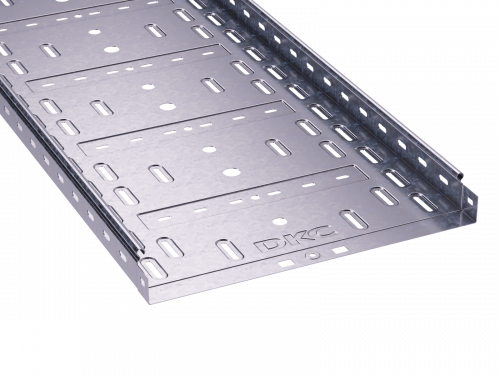

Лоток перфорированный 400х 50х3000мм, цинк-ламельный | 35266ZL DKC ДКС

Лоток перфорированный 400х50х3000мм, цинк-ламельный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35266zl относится к серии S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 400х50х3000мм, цинк-ламельный используется для организации кабельных трасс в промышленных объектах, офисах, на заводах, в энергообъектах и на улице. Подходит для прокладки кабелей в условиях повышенной влажности, температурных колебаний и воздействия агрессивной среды. Благодаря перфорации и легкому весу идеально подходит для систем, где важна быстрая сборка и доступ к кабелям.

Технические характеристики

• Размеры: 400 мм (ширина) × 50 мм (высота) × 3000 мм (длина)
• Материал: сталь оцинкованная с толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 19 600 мм2 - позволяет прокладывать значительный объем кабелей
• Перфорация: боковые стенки и основание с отверстиями для фиксации и вывода кабелей
• Монтажная перфорация: да - возможность крепления к стенам, потолкам, опорам через отверстия
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 400х50х3000мм, цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - зацепление кромок без болтов, что снижает время установки. Для герметизации рекомендуются крышки, которые обеспечивают степень защиты IP10. Крепление выполняется через монтажную перфорацию с помощью кронштейнов, хомутов или анкеров. Учитывайте шаг отверстий при выборе крепежа - он рассчитан под стандартные метизы.

Безопасность и стандарты

Лоток перфорированный 400х50х3000мм, цинк-ламельный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных систем. Огнестойкость обеспечивается конструкцией стали и отсутствием горючих компонентов. Коррозионная стойкость цинк-ламельного покрытия эквивалентна горячему цинкованию, что подтверждается тестами на солевую камеры. Применяется в соответствии с ГОСТ Р 50571 и СП 31-110.

Преимущества

• Увеличенная несущая способность благодаря формованному профилю - до +54% по сравнению с плоскими лотками
• Цинк-ламельное покрытие обеспечивает двойную защиту: барьерную и электрохимическую
• Перфорация снижает массу изделия, упрощает транспортировку и монтаж
• Отверстия позволяют легко вывести кабели без резки лотка
• Метод “мама-папа” исключает необходимость сварки или болтовых соединений
• Не требует окраски или обслуживания в процессе эксплуатации

Ограничения применения

• Без крышек степень защиты - IP10, поэтому не предназначен для мест с постоянным попаданием воды
• Не следует использовать в зонах с агрессивными химическими парами (например, кислотные производства) - даже цинк-ламель имеет ограниченную устойчивость к концентрированным щелочам и кислотам
• Толщина 1 мм делает лоток менее подходящим для очень тяжелых нагрузок (>80 кг/м) - при больших нагрузках требуется усиление или использование более толстых моделей
• Изделие не является самонесущим - обязательно крепление к несущим конструкциям

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы в распределительных пунктах и подстанциях
• Электроснабжение оборудования на открытых терминалах и складских комплексах
• Системы связи и автоматизации в производственных корпусах
• Замена старых металлических лотков при модернизации объектов

Практические советы

• При заказе учитывайте длину 3000 мм - для длинных трасс используйте несколько лотков, соединяя их методом “мама-папа”. Не забудьте купить крышки и углы, если нужна закрытая трасса.
• Для крепления на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м - особенно при заполнении лотка на 70–80% сечения.
• При работе с острыми кабелями (без оболочки) убедитесь, что края перфорации не повредят изоляцию - можно использовать пластиковые вставки или гофру.
• Артикул 35266zl - это часть серии S5 Combitech; все комплектующие (углы, переходники, крышки) должны быть того же производителя - DKC (ДКС) - чтобы гарантировать точное совпадение замков и размеров.
• Храните лоток в сухом месте перед монтажом - хотя покрытие устойчиво, длительное воздействие влаги может вызвать белые пятна (не влияющие на долговечность, но эстетически заметные).
