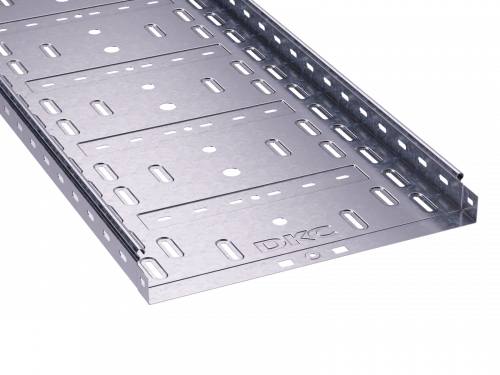

Лоток кабельный перфорированный S5 Combitech 400х50х2000 мм DKC (ДКС) 35256ZL

Лоток перфорированный 400х50х2000мм, цинк-ламельный от DKC (ДКС), артикул 35256zl, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Его конструкция сочетает прочность, легкий вес и устойчивость к коррозии, что делает его надежным решением для промышленных и инфраструктурных объектов.

Назначение и область применения

Лоток перфорированный 400х50х2000мм, цинк-ламельный используется для организации кабельных трасс в условиях повышенной влажности, запыленности и агрессивной среды. Подходит для прокладки кабелей на заводах, в энергообъектах, транспортных терминалах, наружных установках и в системах автоматизации. Благодаря перфорации и возможности установки крышек, лоток можно применять как в закрытых, так и в открытых зонах.

Технические характеристики

• Размеры: ширина 400 мм, высота 50 мм, длина 2000 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 19 600 мм2
• Перфорация боковой стенки: да - отверстия диаметром 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - для фиксации к кронштейнам и опорам
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный 400х50х2000мм, цинк-ламельный совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - за счет точного профиля детали легко состыковываются друг с другом, образуя непрерывный кабельный канал. Для крепления используются болты через монтажную перфорацию. Установка возможна на стены, потолки, кронштейны и подвесные системы. Крышки (входят в систему) обеспечивают степень защиты IP10 при установленном верхнем покрытии.

Безопасность и стандарты

Лоток перфорированный 400х50х2000мм, цинк-ламельный имеет подтвержденную огнестойкость и соответствует нормам промышленной электротехники РФ. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск возникновения коррозии даже при механическом повреждении поверхности. Продукт не содержит токсичных веществ и безопасен для эксплуатации вблизи людей и оборудования.

Преимущества

• Высокая несущая способность благодаря усиленной подформовке - до +54% по сравнению с обычными лотками
• Уменьшенный вес за счет перфорации - удобнее транспортировать и монтировать
• Цинк-ламельное покрытие равноценно горячему цинкованию по долговечности, но без тепловой деформации
• Отверстия для вывода кабелей позволяют легко подключать устройства без резки лотка
• Система “мама-папа” исключает необходимость сварки и ускоряет сборку
• Не требует окраски после монтажа - готов к работе сразу после установки

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP10 не обеспечивает герметичность при затоплении
• Требуется использование крышек для достижения уровня защиты IP10 - без них лоток не защищен от попадания крупных предметов
• Не рекомендован для мест с частыми ударными нагрузками или вибрацией выше допустимых значений - может деформироваться при превышении расчетной нагрузки
• Отсутствие встроенного разъема требует дополнительных переходников для ответвлений

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Кабельные трассы в распределительных пунктах на открытых подстанциях
• Обвязка оборудования в цехах с высокой влажностью - например, в мойках или холодильных камерах
• Подключение датчиков и сигнализаций на производственных участках с ограниченным доступом

Практические советы

• При планировании трассы учтите, что максимальная длина одного участка - 2 метра; для длинных маршрутов используйте несколько лотков с соединением “мама-папа”
• Для крепления выбирайте шаг между точками крепления не более 1,5 м - особенно при большой нагрузке кабелей
• При необходимости вывести кабель большего диаметра - просверлите отверстие самостоятельно, соблюдая осторожность, чтобы не повредить покрытие
• Проверьте соответствие посадочного профиля перед заказом комплектующих - система S5 Combitech совместима только с продукцией DKC
• Храните лоток в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белые пятна на поверхности (не влияет на функциональность)
