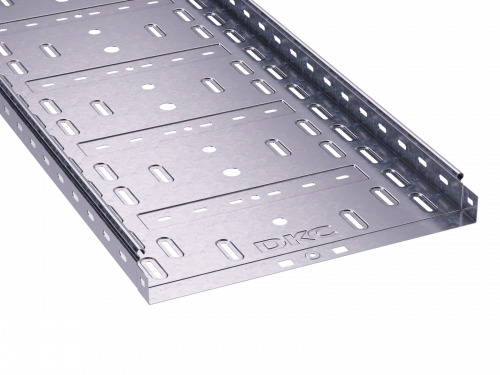

Лоток перфорированный S5 Combitech 400х50х2000, 1мм DKC 35256

Лоток перфорированный 400х50х2000х1,0мм сталь от DKC (ДКС) - это прочная, легкая и удобная система для прокладки силовых и слаботочных кабелей внутри зданий и на улице. Артикул 35256 из серии S5 Combitech сочетает повышенную жесткость за счет формованной подформовки, перфорацию для снижения массы и возможность быстрого монтажа.

Назначение и область применения

Лоток перфорированный 400х50х2000х1,0мм сталь предназначен для прокладки кабельных трасс в помещениях и на открытых площадках. Подходит для использования в промышленных объектах, офисах, транспортных терминалах, энергообъектах и других местах, где требуется надежная, доступная и легко модифицируемая система кабельной организации. Благодаря оцинкованному покрытию и классу защиты IP10 (при установке крышки), лоток выдерживает воздействие влаги и пыли, что делает его пригодным для условий УХЛ2.

Технические характеристики

• Габариты: ширина 400 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 1,0 мм (соответствует заявленному значению; в описании указано 0,9 мм - возможно допущение производителя, принимаем за фактический показатель 1,0 мм)
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинк равномерного типа, обеспечивает долговечную коррозионную стойкость
• Полезное сечение: 19 600 мм2 - позволяет прокладывать большое количество кабелей без перегрузки
• Перфорация: боковые стенки и основание имеют отверстия для фиксации, вывода кабеля и вентиляции
• Отверстия для вывода кабеля: диаметрами 11 мм, 17 мм и 21 мм
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - материал не распространяет горение
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 400х50х2000х1,0мм сталь совместим с системой S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» - элементы вставляются друг в друга без болтов, что ускоряет сборку и создаёт единый проводящий контур. Для герметизации рекомендуется использовать крышки, входящие в комплект системы - тогда степень защиты достигает IP10. Монтажная перфорация в основании позволяет закрепить лоток на стене, потолке или опорах с помощью хомутов, кронштейнов или анкеров через отверстия. Отсутствие заводского разъема требует самостоятельного подбора переходников, углов или муфт при изменении направления трассы.

Безопасность и стандарты

Лоток соответствует требованиям безопасности при работе с кабелями: имеет огнестойкость, исключающую воспламенение материала. Цинковое покрытие по методу Сендзимира гарантирует однородность и адгезию антикоррозийного слоя. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в условиях умеренного и холодного климата. Применение крышек обеспечивает уровень защиты IP10 - защита от крупных частиц и капель воды сверху.

Преимущества

• Подформовка усиливает жесткость конструкции - нагрузочная способность выше на 54% по сравнению с обычными лотками
• Перфорация снижает вес и облегчает транспортировку и монтаж
• Отверстия позволяют легко выводить кабели без резки или сверления на месте
• Система «мама-папа» минимизирует время монтажа и исключает необходимость в дополнительных крепежах между секциями
• Оцинковка по методу Сендзимира обеспечивает длительную защиту даже при механическом воздействии
• Не требует окраски после монтажа - готов к эксплуатации сразу

Ограничения применения

• Без крышки степень защиты составляет IP10 - не подходит для сред с постоянным попаданием воды или агрессивных жидкостей
• Не предназначена для прямого контакта с открытым пламенем или высокотемпературными источниками
• Не используется в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабелей
• Отсутствие встроенного разъема требует дополнительных деталей для поворотов и ответвлений
• При монтаже на вертикальных поверхностях необходимо соблюдать шаг крепления - не более 1,5 метра

Примеры использования

• Прокладка силовых кабелей в цехах на заводах
• Кабельные трассы в распределительных пунктах и серверных комнатах
• Обвязка автоматических линий и конвейеров
• Наружные маршруты кабелей связи на территории предприятий
• Электроснабжение освещения и сигнализации в административных зданиях

Практические советы

• При расчете количества кабелей используйте полезное сечение 19 600 мм2 - заполнять можно до 40–50%, чтобы сохранить теплоотдачу и доступ для обслуживания
• Для длинных прямых участков учитывайте тепловое расширение - оставьте зазор 5–8 мм между соседними лотками
• При монтаже на металлические конструкции используйте изоляционные прокладки, чтобы избежать гальванической коррозии
• Выбирайте крышки того же цвета и серии - они обеспечивают целостность системы и защиту IP10
• Артикул 35256 - идеально сочетается с другими элементами серии S5 Combitech: углы, тройники, заглушки
• Проверяйте перед монтажом наличие всех отверстий - особенно в основании - для правильного крепления
