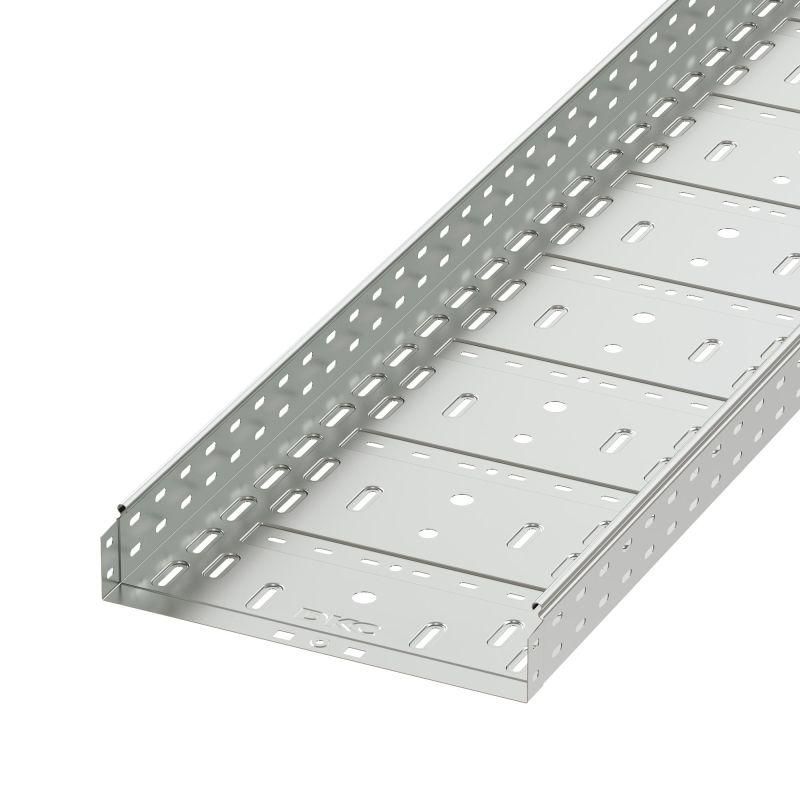

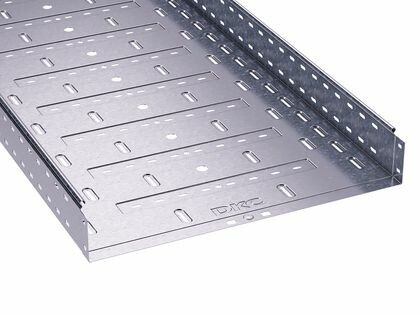

Лоток перфорированный S5 Combitech 400х80х3000 1мм DKC (ДКС) 35306

Лоток перфорированный листовой 400х80 L3000 сталь 1,0 мм от DKC (ДКС) - это прочная, легкая и удобная система для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35306 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный листовой 400х80 L3000 сталь 1,0 мм предназначен для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря защите от коррозии и огнестойкости. Применяется в системах автоматизации, на заводах, в распределительных пунктах, на транспорте и в зонах с высокой плотностью кабелей.

Технические характеристики

• Габариты: ширина 400 мм, высота 80 мм, длина 3000 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 31 500 мм2
• Покрытие: цинк методом Сендзимира - равномерное, адгезионное, с высокой коррозионной стойкостью
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Перфорация: боковые стенки и монтажная поверхность - отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Исполнение: без разъема - требует дополнительного крепления

Совместимость и монтаж

Лоток перфорированный листовой 400х80 L3000 сталь 1,0 мм совместим с другими элементами серии S5 Combitech Сендзимир. Соединяется по принципу “мама-папа” - фиксация происходит без болтов, снижая время сборки. Для надежного крепления используются кронштейны, хомуты или крепежные планки. Открытые отверстия позволяют легко вывести кабели в нужном месте без резки лотка. Монтаж возможен на стены, потолки, опоры и металлоконструкции.

Безопасность и стандарты

Лоток имеет огнестойкость - не распространяет горение и сохраняет целостность при воздействии открытого пламени. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461. Степень защиты IP10 достигается только при использовании крышек, входящих в комплект системы. Без крышки степень защиты ниже - допускается попадание крупных частиц и капель воды.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, усиливающей жесткость на 54%
• Сниженный вес - перфорация уменьшает массу без потери прочности
• Защита кабелей - гладкие края и закругленные углы исключают повреждение изоляции при прокладке
• Удобство обслуживания - доступ к кабелям через перфорацию без демонтажа
• Долгий срок службы - оцинковка Сендзимира устойчива к механическим повреждениям и агрессивным средам

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP10 не обеспечивает герметичность
• Требует установки крышек для защиты от осадков и пыли в outdoor-условиях
• Без разъема - нельзя использовать как самостоятельный переходник между участками без дополнительных деталей
• Не рекомендуется для мест с частыми ударными нагрузками - например, рядом с движущимся оборудованием без дополнительной защиты

Примеры использования

• Прокладка кабелей управления на конвейерных линиях
• Распределение силовых кабелей в цехах с высокой влажностью
• Обустройство кабельных трасс в серверных и телекоммуникационных шкафах
• Наружные трассы на производственных площадках - при наличии крышек
• Замена труб в старых системах - где требуется быстрая модернизация и доступ к проводам

Практические советы

• При проектировании учтите, что полезное сечение 31 500 мм2 - это свободное пространство для кабелей, не включая заполнение более чем на 40–50%, чтобы обеспечить теплоотдачу
• Для наружной установки всегда используйте крышки - они повышают класс защиты и продлевают жизнь кабелям
• Перфорация позволяет выводить кабели прямо из боковой стенки - не режьте лоток, просто протяните провод через подходящее отверстие
• Артикул 35306 совместим с крепежом серии S5 Combitech - выбирайте одинаковый тип кронштейнов и соединителей
• Проверяйте радиус изгиба при поворотах - минимальный радиус не указан, но лучше не делать острых углов, чтобы не деформировать лоток
