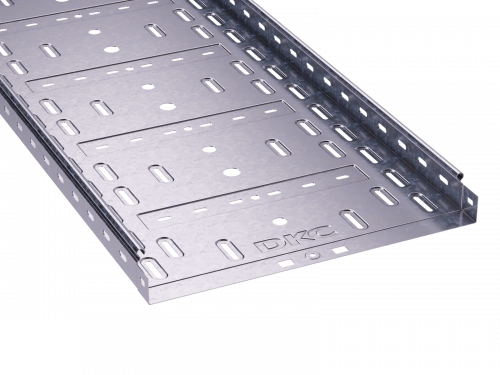

Лоток перфорированный 600х50 L3000 сталь 1мм ДКС 35268

Лоток перфорированный 600х50х3000 сталь 1мм от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35268 из серии S5 Combitech сочетает надежную оцинковку, перфорацию для вентиляции и монтажной гибкости, подходящий для систем с высокой плотностью трасс.

Назначение и область применения

Лоток перфорированный 600х50х3000 сталь 1мм предназначен для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется в цехах, на элеваторах, в трансформаторных подстанциях, на объектах ЖКХ и связи. Особенно эффективен там, где требуется частый доступ к кабелям, вентиляция или быстрая модификация трассы.

Технические характеристики

• Габариты: ширина 600 мм, высота 50 мм, длина 3000 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 30 000 мм2
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже при механических воздействиях
• Перфорация: боковые стенки perforated - отверстия диаметром 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - возможность фиксации саморезами, хомутами, кронштейнами через отверстия
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Исполнение: без разъема - требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 600х50х3000 сталь 1мм совместим с компонентами серии S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» - без дополнительных деталей, обеспечивая герметичный и прочный стык. Для крепления используются стандартные кронштейны, болты или анкеры через монтажную перфорацию. Крышки (входят в комплект системы) повышают степень защиты до IP10, защищая от крупного мусора и капель воды. Монтаж возможен на стены, потолки, опоры, решётчатые конструкции. Не требует сварки - все работы выполняются с помощью ручного инструмента.

Безопасность и стандарты

Лоток изготовлен из негорючего материала и соответствует нормам пожарной безопасности. Оцинковка по методу Сендзимира гарантирует долговечность и безопасность при контакте с проводниками. Серия S5 Combitech прошла проверку на соответствие требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем. Элементы не выделяют токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, усиливающей жесткость на 54%
• Снижение массы конструкции - перфорация уменьшает вес без потери прочности
• Удобство обслуживания - отверстия позволяют легко выводить и заменять кабели
• Быстрый монтаж - система «мама-папа» исключает использование крепежа при соединении лотков
• Защита кабелей - закругленные края и гладкая поверхность предотвращают повреждение изоляции
• Долговечность - оцинковка Сендзимира обеспечивает срок службы более 25 лет в агрессивных средах

Ограничения применения

• Не предназначена для прямого погружения в воду - IP10 защищает лишь от вертикальных капель и пыли, не является водонепроницаемой
• Не рекомендуется использовать в зонах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную устойчивость к таким средам
• Требуется обязательное использование крышек для достижения заявленной степени защиты IP10
• Не подходит для прокладки кабелей с внешним диаметром больше 21 мм - отверстия в перфорации не обеспечивают свободный выход
• Не используется как самостоятельный несущий элемент - нагрузка должна распределяться через крепления, а не через длину лотка

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Трассировка сигнальных и питательных кабелей в автоматизированных складах
• Монтаж кабелей связи и видеонаблюдения на фасадах зданий
• Обустройство кабельных каналов в подземных переходах и тоннелях
• Замена старых металлических труб в электроустановках - как более легкая и гибкая альтернатива

Практические советы

• При планировании трассы учтите, что максимальная длина одного участка - 3 метра; при необходимости удлинения используйте соединители серии S5 Combitech
• Для крепления на вертикальных поверхностях шаг между точками крепления - не более 1,5 м
• При работе в сырых местах всегда используйте крышки - они снижают риск окисления внутри лотка
• При резке лотка по длине - используйте ножницы по металлу, чтобы сохранить целостность оцинковки на краях
• Артикул 35268 идеально сочетается с углами, тройниками и крышками того же производителя - DKC (ДКС) - для создания цельной системы
• Не допускайте перегрузки - суммарный объем кабелей не должен превышать 30–40% от полезного сечения (30 000 мм2)
