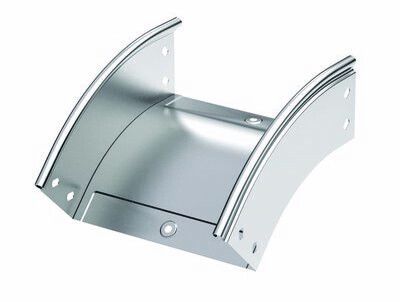

Угол CD 45 вертикальный внеш. 45° 200х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36844K DKC ДКС

Угол вертикальный внешний 45 градусов 200х50 CD 45 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС) - это готовое решение для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Артикул 36844k предназначен для работы в системе S5 Combitech и обеспечивает надежное соединение лотков без необходимости дополнительного подбора фурнитуры.

Назначение и область применения

Этот угол используется для создания плавных поворотов кабельных трасс в вертикальной плоскости. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, офисах, серверных помещениях, на заводах и в транспортной инфраструктуре. Особенно эффективен там, где требуется изменить направление трассы без острых изгибов - например, при переходе между этажами или вокруг колонн.

Технические характеристики

• Угол изгиба: 45° - оптимальный угол для снижения механических нагрузок на кабели при прокладке;
• Габариты: ширина 200 мм, высота 50 мм - соответствует стандартному размеру лотков системы S5 Combitech;
• Внутренний радиус: 240 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции;
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - повышенная коррозионная стойкость и долгий срок службы;
• Толщина металла: 0,8 мм - достаточная жесткость для выдерживания нагрузок при заполнении лотка кабелями;
• Перфорация: есть на боковой стенке и в основании - удобство для крепления саморезами и болтами через любую точку;
• Цвет: серый - унифицированный вид с другими элементами системы;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Исполнение изгиба: плавный - исключает заостренные кромки, которые могут повредить кабели при протяжке.

Совместимость и монтаж

Угол 36844k полностью совместим с лотками серии S5 Combitech шириной 200 мм и высотой 50 мм. Монтаж выполняется без дополнительных инструментов: в комплект входят соединительные пластины и крепежные элементы. Для установки достаточно совместить грани угла с торцами лотков, закрепить их саморезами через перфорацию и затянуть до упора. Перфорированные зоны позволяют регулировать положение креплений - удобно при работе с нестандартными поверхностями.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по методу Сендзимира - это гарантирует соответствие нормам EN 10346 и ГОСТ 14918. Огнестойкость подтверждает возможность применения в помещениях с повышенными требованиями к пожарной безопасности. Отсутствие острых кромок и наличие плавного изгиба снижают риск травматизма при обслуживании и замене кабелей.

Преимущества

• Готовый комплект - не нужно докупать пластины и крепеж отдельно;
• Оцинковка по методу Сендзимира - лучшая защита от коррозии среди аналогичных решений;
• Плавный изгиб - минимизация рисков повреждения кабелей при протяжке;
• Перфорация в двух местах - универсальное крепление на стены, потолки, рамы;
• Поддержка стандарта S5 Combitech - легкая замена и расширение трассы в будущем.

Ограничения применения

Не предназначено для использования вне системы S5 Combitech - другие лотки могут иметь другую форму крепления или размеры. Не рекомендуется применять в условиях постоянного воздействия открытого огня или химически активных сред (например, кислотных паров). Также не следует использовать как несущий элемент для тяжелых механизмов - он рассчитан только на вес кабелей и собственный вес.

Примеры использования

• Переход кабельной трассы с первого этажа на второй в многоэтажном здании;
• Обход колонны или трубопровода в машинном зале;
• Формирование вертикального участка трассы в серверной комнате с ограниченным пространством;
• Создание маршрутов для кабелей в промышленных конвейерах с вертикальными перемещениями оборудования.

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов;
• Используйте крепеж из комплекта - он специально подобран по длине и типу головки для этого профиля;
• При сборке нескольких углов подряд следите за тем, чтобы не возникало перегрузки на один участок - равномерно распределите нагрузку;
• Если трасса будет находиться во влажной среде - дополнительно проверьте герметичность соединений с помощью термоусадочных муфт или силиконового герметика;
• Артикул 36844k можно комбинировать с прямыми лотками и другими углами серии S5 Combitech - система легко масштабируется.
