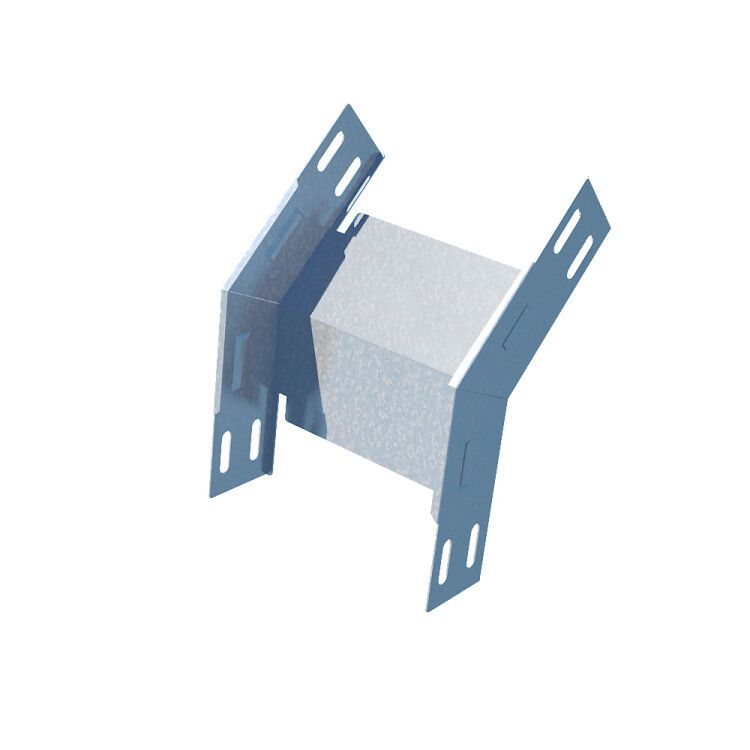

Угол для лотка вертикальный внешний 45град. 100х80 сталь 1мм VL45-80-100 КМ LO0292 КМ-Профиль

Угол внешний вертикальный 45 градусов 100х80 сталь 1 мм оцинкованное серое от КМ-Профиль - элемент системы кабельных лотков для изменения направления трассы под углом 45°, обеспечивает надежную сборку и защиту проводов в промышленной среде.

Назначение и область применения

Этот угол предназначен для создания поворотов в вертикальных участках кабельных систем из металлических лотков. Подходит для прокладки силовых и слаботочных кабелей на объектах с высокой механической нагрузкой или в условиях повышенной влажности. Часто используется в цехах, на энергообъектах, в транспортной инфраструктуре и на производствах с жесткими требованиями к организации трасс.

Технические характеристики

• Материал: сталь толщиной 1 мм - прочная, устойчивая к деформациям при монтаже и эксплуатации
• Размеры: ширина лотка 100 мм, высота 80 мм - совместим с лотками стандарта 100×80
• Угол поворота: 45 градусов - оптимальный для плавного перехода между горизонтальными и вертикальными участками
• Покрытие: оцинкованное, нанесённое на непрерывной линии - равномерная защита от коррозии
• Цвет: светло-серый - соответствует цветовой гамме стандартных оцинкованных изделий
• Исполнение: с встроенным интегрированным соединителем - исключает необходимость дополнительных крепежных элементов при стыковке

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 100х80 сталь 1 мм оцинкованное серое совместим с другими компонентами лотковой системы КМ-Профиль того же размера (100×80). Интегрированный соединитель позволяет легко защёлкивать его с прямыми участками лотков без болтов или заклёпок - достаточно плотного совмещения и легкого нажатия. Для фиксации к стене или потолку используются стандартные кронштейны или хомуты с шагом до 1,5 метра. Убедитесь, что внутренние размеры лотков совпадают - допуск +-1 мм.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей ГОСТ 14637 и ГОСТ 19903. Оцинкование выполняется по технологии непрерывного покрытия, обеспечивающей срок службы более 15 лет в помещениях с нормальной влажностью. Не содержит свинца и других запрещённых веществ. Соответствует требованиям безопасности для электромонтажных систем согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Встроенное соединение снижает время монтажа и количество деталей - меньше точек отказа
• Оцинкованное покрытие предотвращает ржавчину даже при случайном попадании воды или конденсата
• Жёсткая конструкция из 1 мм стали выдерживает давление от кабелей и внешних воздействий
• Светло-серый цвет не требует окраски после установки - сразу готов к эксплуатации

Ограничения применения

• Не предназначено для использования вне помещений без дополнительной защиты от осадков и УФ-лучей
• Не рекомендовано для применений с ударными нагрузками выше 50 Нм - возможна деформация кромок
• Не совместим с лотками другого размера (например, 150×80 или 100×60)
• Не следует использовать в агрессивных средах: кислоты, щёлочи, солевые растворы - оцинковка не рассчитана на такие условия

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку на производстве
• Обводка трубопровода или оборудования в распределительном щите
• Сборка многоуровневых трасс в серверных помещениях
• Прокладка кабелей вдоль стен технологических линий с изменением направления под 45°

Практические советы

• Перед монтажом проверьте, чтобы все лотки в системе имели одинаковый размер - 100×80
• При использовании в сырых зонах дополнительно герметизируйте стыки силиконовым составом
• Не перегружайте лоток - суммарный вес кабелей не должен превышать 15 кг/м
• Для удобства сборки используйте плоскогубцы для точного совмещения соединителей
• Запасайте хотя бы один запасной угол - он часто теряется при перевозке или монтаже
