Угол вертикальный внешний 45 градусов с крышкой Стандарт 100х80 | PR16.0552 Промрукав Строитель

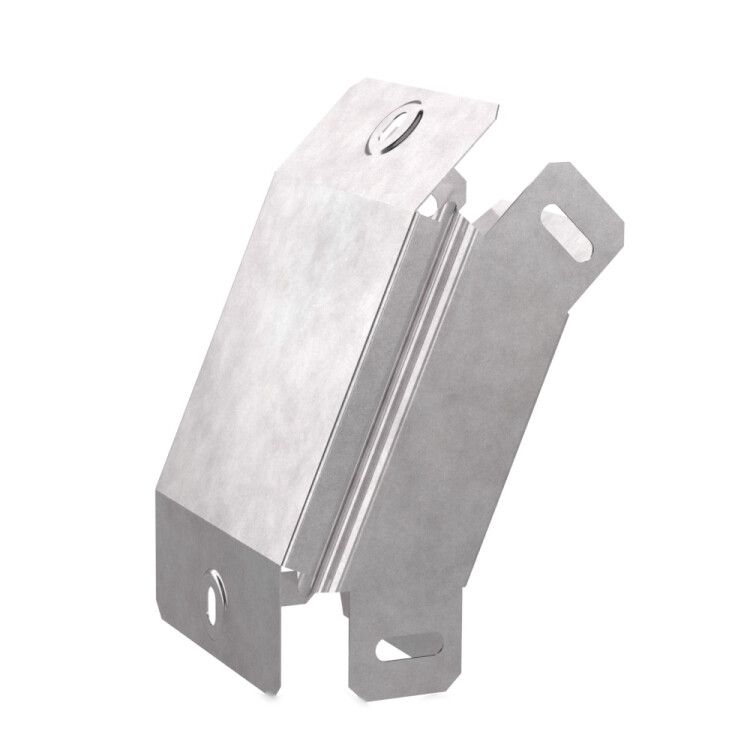

Угол вертикальный внешний 45 градусов с крышкой Стандарт 100х80 Промрукав - это металлический переходник для изменения направления кабельной трассы под углом 45°, предназначенный для использования с перфорированными и глухими лотками. Изделие выполнено из оцинкованной стали с повышенной устойчивостью к коррозии, оснащено герметичной крышкой и рассчитано на работу в условиях промышленных объектов. Артикул pr16.0552 соответствует серии Standard от бренда Промрукав.

Назначение и область применения

Угол вертикальный внешний 45 градусов с крышкой Стандарт 100х80 Промрукав используется для плавного перехода кабельных трасс между горизонтальными и вертикальными участками лотков. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зонах, на заводах, в складских комплексах и под навесами. Направление изгиба - ниспадающее, то есть кабель движется сверху вниз под углом 45°. Крышка обеспечивает закрытую трактовку, защищая провода от механических повреждений и попадания пыли.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Габариты: ширина 100 мм, высота 80 мм
• Угол изгиба: 45°
• Внутренний радиус изгиба: 75 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Наличие крышки: да, съёмная, фиксируется без крепежа
• Огнестойкость: да, материал не поддерживает горение
• Усиленное исполнение: да, увеличенная жёсткость корпуса
• Исполнение: без соединительных разъёмов - монтируется встык с другими элементами лотка
• Климатическое исполнение: УХЛ2 (работает при температуре от -80C до +150C)

Совместимость и монтаж

Угол вертикальный внешний 45 градусов с крышкой Стандарт 100х80 Промрукав совместим с лотками серии Standard от Промрукав, имеющими аналогичную ширину 100 мм и высоту 80 мм. Монтаж осуществляется путём плотного вставления в торец лотка - соединение выполняется без дополнительных фланцев или болтов. Крышка надевается поверх корпуса после прокладки кабеля и фиксируется за счёт замковых выступов. Для герметичности рекомендуется проверить плотность прилегания крышки - при необходимости можно использовать термостойкий герметик на основе силикона.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не распространяет пламя. Цинковое покрытие по методу Сендзимира обеспечивает долговечную антикоррозийную защиту даже при частых перепадах температур. Климатическое исполнение УХЛ2 позволяет применять угол в помещениях с контролируемым микроклиматом и под навесом, где возможны колебания влажности и температуры. Соответствие нормам безопасности подтверждается тестированием материалов на соответствие ГОСТ 14918 и ГОСТ 15150.

Преимущества

• Высокая прочность благодаря усиленному исполнению и толщине стенки 0,7 мм
• Защита от коррозии благодаря цинкованию по методу Сендзимира - срок службы выше, чем у обычного оцинкования
• Крышка предотвращает выпадение кабелей и снижает риск повреждения изоляции
• Не требует дополнительных креплений - легко интегрируется в существующую систему лотков
• Работает в экстремальных температурах - от -80C до +150C

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с открытой водой - не имеет IP-защиты
• Не совместим с лотками других серий, если их габариты отличаются от 100×80 мм
• Запрещено использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи) - цинк может разрушаться
• Не следует применять в качестве опоры для тяжёлых кабельных сборок без распределения нагрузки - максимальная допустимая масса зависит от длины трассы

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Спуск кабелей от потолочного лотка к оборудованию на полу в распределительном пункте
• Прокладка сигнальных кабелей от датчиков на этаже к пульту управления в подвале
• Обустройство трассы в холодильной камере или печи с нагревом до 150C

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - он должен позволять свободно проходить кабелям с минимальным радиусом изгиба, указанным в их паспорте
• При использовании в сыром месте (под навесом) регулярно осматривайте места стыков - там может скапливаться влага
• Если требуется более длинный вертикальный участок, используйте несколько углов последовательно - не применяйте один угол как основание для всей трассы
• Для удобства прокладки кабелей с большим диаметром временно снимите крышку, затем установите её обратно
• Артикул pr16.0552 - единственный вариант этого типа в серии Standard; другие модели имеют другой угол или размер
