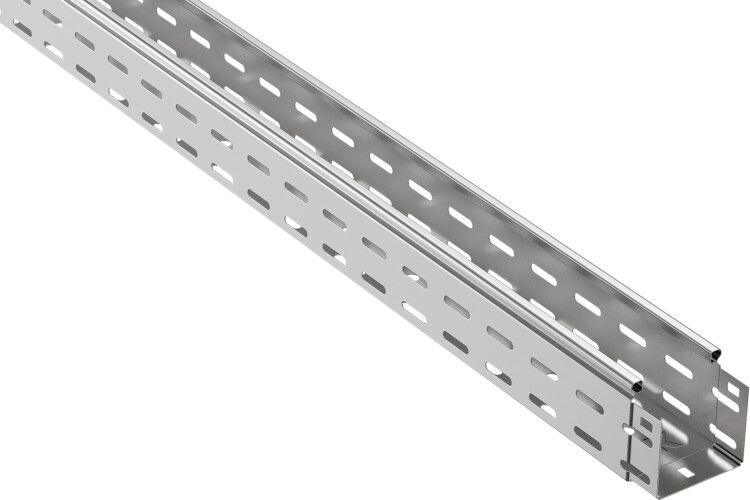

Лоток перфорированный ESCA 100х80х3000, 0.7 мм, сталь IEK (ИЭК) CLP10-080-100-3

Лоток перфорированный 100х80х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул clp10-080-100-3 выполнен из оцинкованной стали, имеет перфорацию для крепления и интегрированный соединительный разъём, что ускоряет сборку трассы.

Назначение и область применения

Лоток перфорированный 100х80х3000 сталь 0.7 мм используется для прокладки кабелей в кабельных трассах: силовых, управления, связи, автоматизации. Подходит для внутренней установки в офисах, производственных цехах, торговых центрах, а также для наружного монтажа под навесом или в условиях повышенной влажности. Благодаря оцинкованному покрытию и классу исполнения УХЛ2, лоток выдерживает колебания температур и влажности, не теряя прочности.

Технические характеристики

• Размеры: 100×80×3000 мм (ширина × высота × длина)
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - защищает от коррозии
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Перфорация: наличие отверстий по всей длине боковой стенки - позволяет фиксировать лоток кронштейнами, шпильками или хомутами
• Интегрированный соединительный разъём - обеспечивает быстрое и надёжное соединение между соседними лотками без дополнительных деталей
• Огнестойкость: соответствие требованиям ТР ТС 004/2011 - не распространяет горение
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 100х80х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крепёжными элементами и крышками. Монтаж выполняется на кронштейны, подвесы или крепится к стене через перфорацию. Интегрированный разъём позволяет соединять два лотка без болтов - просто вставить один в другой до щелчка. Крышка продается отдельно (артикул clc10-080-100-3) и фиксируется на замках - её рекомендуется использовать при необходимости защиты от пыли, влаги или механических повреждений.

Безопасность и стандарты

• Произведён согласно ГОСТ 14918-80 и ТУ 27.33.13-002-83135016-2017
• Соответствует техническому регламенту ТР ТС 004/2011 (безопасность электрооборудования)
• Соответствует ГОСТ Р 52868-2021 (системы кабеленесущие)
• Не содержит материалов, выделяющих токсичные вещества при нагреве

Преимущества

• Высокая жёсткость благодаря профилированию и толщине 0,7 мм - не деформируется при нагрузке
• Перфорация снижает вес и упрощает крепление - не требуются сверление или резка
• Интегрированный разъём экономит время монтажа - исключает использование дополнительных соединителей
• Оцинкованное покрытие гарантирует долгую службу даже в агрессивной среде
• Поддерживается единая система ESCA - все комплектующие взаимозаменяемы

Ограничения применения

• Не предназначена для постоянного погружения в воду - несмотря на оцинковку, не является герметичной конструкцией
• Без крышки не обеспечивает полную защиту от пыли и влаги - требуется доп. защита в сырых местах
• Не рекомендуется для монтажа в зонах с частыми ударными нагрузками - например, рядом с движущимися механизмами
• Толщина 0,7 мм достаточна для большинства задач, но недостаточна для очень тяжёлых кабельных массивов - при большой плотности заполнения проверьте прогиб по нормам ГОСТ Р 52868

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Сборка кабельных трасс в серверных комнатах и распределительных пунктах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Обустройство кабельных путей на открытых площадках под навесом - например, у входов в склады
• Замена старых кабельных каналов в модернизируемых объектах

Практические советы

• При заказе учтите, что крышка - отдельный элемент; для закрытой трассы добавьте artno clc10-080-100-3
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При креплении используйте саморезы с антивибрационными прокладками - особенно в вибрирующих зонах
• Проверяйте посадочные размеры перед монтажом: ширина 100 мм и высота 80 мм должны свободно проходить в существующие ниши
• Артикул clp10-080-100-3 легко сочетается с другими размерами лотков IEK - можно формировать смешанные трассы
