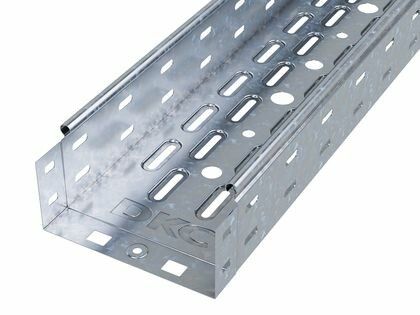

Лоток перфорированный 100х80 L3000 сталь 0.7мм цинк-ламель ДКС 35302ZL

Лоток перфорированный 100х80 L3000 сталь 0.7 мм цинк-ламельное покрытие от бренда DKC (ДКС) предназначен для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35302zl соответствует серии S5 Combitech и сочетает прочность стали с повышенной коррозионной стойкостью за счёт цинк-ламельного покрытия.

Назначение и область применения

Лоток перфорированный 100х80 L3000 сталь 0.7 мм цинк-ламельное покрытие используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей на станках, конвейерах, в распределительных щитах, на фасадах зданий и в туннелях. Благодаря перфорации и открытой конструкции обеспечивается доступ к кабелям для обслуживания и модификации трассы.

Технические характеристики

• Размеры: высота 80 мм, ширина 100 мм, длина 3000 мм
• Материал: сталь оцинкованная толщиной 0,7 мм
• Полезное сечение: 7800 мм2 - позволяет прокладывать значительное количество кабелей
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Перфорация: боковые стенки и монтажная поверхность - для крепления и вывода кабелей
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Исполнение: без разъёма - требует дополнительных элементов для соединения
• Степень защиты IP: 10 (при установке крышек - до IP54)

Совместимость и монтаж

Лоток перфорированный 100х80 L3000 сталь 0.7 мм цинк-ламельное покрытие совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - выступы одного лотка входят в пазы другого, формируя непрерывный контур. Для крепления используются болты через монтажную перфорацию. Установка возможна на стены, потолки, опоры и кронштейны. Рекомендуется использовать крепёж с гайками и шайбами, соответствующими толщине материала (0,7 мм).

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет пламя. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижающую риск коррозии даже в условиях повышенной влажности. Применение крышек повышает степень защиты до IP54. Нет данных о сертификатах RoHS или CE - проверьте документацию поставщика для проектов с обязательными нормами ЕАЭС/IEC.

Преимущества

• Увеличенная несущая способность благодаря подформовке - до +54% по сравнению с обычными лотками
• Цинк-ламельное покрытие равноценное по защите горячему цинкованию, но без термической деформации
• Перфорация снижает массу конструкции и упрощает прокладку кабелей
• Открытая форма исключает перегрев кабелей и облегчает визуальный контроль состояния проводки
• Метод “мама-папа” ускоряет сборку и минимизирует зазоры между секциями

Ограничения применения

• Не предназначена для постоянного погружения в воду - даже с крышками максимальная защита IP54, а без них - только IP10
• Не рекомендуется для сред с агрессивными химикатами (кислоты, щелочи) - покрытие устойчиво к влаге, но не ко всем химическим воздействиям
• Отсутствие встроенного разъёма требует дополнительных деталей (соединители, углы, переходники) для создания сложных трасс
• Толщина 0,7 мм ограничивает использование в местах с механическими нагрузками выше средних - например, под проездом транспорта

Примеры использования

• Прокладка кабелей управления на заводах и в цехах с частыми изменениями оборудования
• Кабельные трассы на внешних фасадах офисных зданий - устойчивость к коррозии важна при колебаниях температур
• Системы освещения и сигнализации в тоннелях и подземных парковках
• Обслуживание кабельных систем в серверных и распределительных пунктах - удобство доступа к проводам

Практические советы

• При заказе учтите посадочные размеры: ширина 100 мм и высота 80 мм должны соответствовать свободному пространству в месте монтажа
• Для длинных трасс используйте компенсационные участки - тепловое расширение металла может вызвать прогиб
• Закрывайте лоток крышками при наличии влаги, пыли или риске попадания сторонних предметов
• Проверяйте целостность цинк-ламельного покрытия после транспортировки - повреждённые участки можно обработать антикоррозийным спреем
• Соблюдайте радиус изгиба при использовании угловых элементов - минимальный радиус указан в каталоге DKC S5 Combitech
