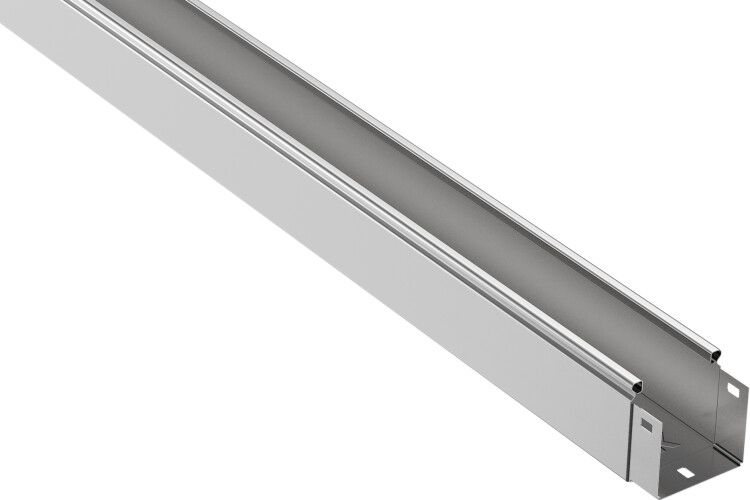

Лоток неперфорированный ESCA 100х80х3000 мм, 0.7 мм IEK (ИЭК) CLN10-080-100-3

Лоток листовой неперфорированный 100х80х3000 сталь 0.7 мм от бренда IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул cln10-080-100-3 выполнен из оцинкованной стали с гарантией долговечности до 20 лет и совместим с крышкой и другими компонентами серии ESCA.

Назначение и область применения

Лоток листовой неперфорированный 100х80х3000 сталь 0.7 мм используется для упорядоченной прокладки кабелей в условиях, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки под навесом, в помещениях с высокой влажностью, на производствах, в торговых центрах и офисах. Применяется в системах энергообеспечения, автоматизации, связи и управления. Для полноценной защиты рекомендуется использовать вместе с крышкой - она продлевает срок службы кабелей и защищает от пыли, влаги и механических повреждений.

Технические характеристики

• Форма: прямоугольный листовой лоток
• Габариты: ширина 100 мм, глубина 80 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячеоцинкованное (по ГОСТ 9.307 или конвейерным способом по ГОСТ 14918-80)
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 98%
• Огнестойкость: соответствует требованиям нормативов - не распространяет пламя
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять лотки без дополнительных фитингов
• Монтажные отверстия: есть NATO-отверстия - обеспечивают надёжное крепление к стенам и потолкам стандартными крепёжными элементами

Совместимость и монтаж

Лоток листовой неперфорированный 100х80х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: прямыми участками, углами, переходниками и крышками. Интегрированный соединительный разъём позволяет быстро состыковывать лотки друг с другом - достаточно совместить замки и зафиксировать болтами через NATO-отверстия. Крышка продается отдельно - её необходимо заказывать дополнительно. Монтаж выполняется на кронштейнах, подвесках или напрямую к поверхности с помощью анкеров или саморезов. Минимальный радиус изгиба - не указан, поэтому для поворотов используйте специальные углы серии ESCA.

Безопасность и стандарты

• Произведён согласно ГОСТ 14918-80 и ТУ 27.33.13-002-83135016-2017
• Соответствует техническому регламенту ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам
• Огнестойкий материал - не поддерживает горение и не выделяет токсичных веществ при нагреве

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и однородному покрытию
• Защита от коррозии - цинкование обеспечивает долговечность даже во влажной среде
• Ускоренный монтаж - интегрированный разъём исключает необходимость в дополнительных муфтах
• Поддержка стандартизированного крепления - NATO-отверстия позволяют использовать универсальные крепежи
• Совместимость с широким спектром аксессуаров серии ESCA - система масштабируема

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет IP-классификации, хотя цинкование даёт защиту от влаги
• Не подходит для установки в местах с частыми ударными нагрузками или вибрациями без дополнительной жёсткой фиксации
• Крышка не входит в комплект - требуется отдельный заказ
• Не рекомендуется для использования в агрессивных химических средах (например, в химпроизводстве без дополнительной защиты)
• Длина 3 метра требует опор каждые 1–1,5 м - прогиб возможен при больших шагах крепления

Примеры использования

• Прокладка силовых кабелей в цехах заводов и на конвейерах
• Сборка кабельных трасс в административных зданиях и торговых комплексах
• Обустройство слаботочных сетей (LAN, CCTV, сигнализация) в офисах
• Кабельные каналы под навесом на автостоянках, в парковках, на производственных площадках
• Замена старых алюминиевых лотков на более прочные стальные решения

Практические советы

• Перед монтажом проверьте, что все лотки одной партии - цвет и толщина покрытия должны совпадать
• При прокладке длинных трасс используйте компенсационные участки - металл расширяется при перепадах температур
• Для вертикальных участков обязательно применяйте крепления с шагом не более 1 м
• Выбирайте крышку того же типа - она должна точно подходить по форме и иметь аналогичное покрытие
• Артикул cln10-080-100-3 идеально сочетается с углами, тройниками и заглушками серии ESCA - сохраняйте целостность системы
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
