Лоток неперфорированный Стандарт 100х80х3000 (6 м/уп) | PR16.0047 Промрукав Строитель

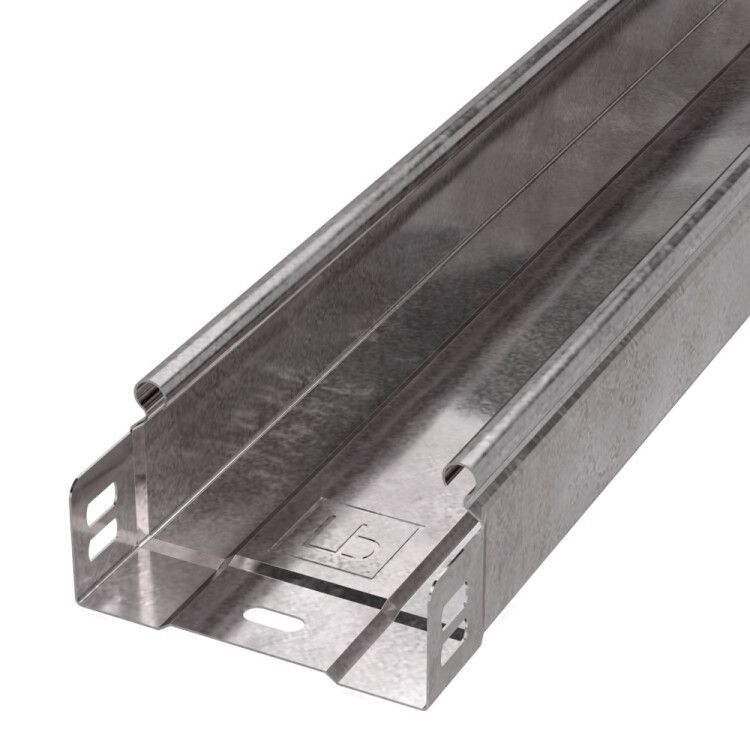

Лоток неперфорированный листовой сталь 100х80х3000 (0.7 мм) Промрукав - это открытый металлический канал для прокладки кабелей в помещениях и под навесом. Изделие выполнено из оцинкованной стали с защитой по методу Сендзимира, обеспечивает надежную фиксацию проводов без перфорации. Артикул pr16.0047 соответствует серийному решению Промрукав.

Назначение и область применения

Лоток неперфорированный листовой сталь 100х80х3000 (0.7 мм) Промрукав предназначен для укладки силовых и слаботочных кабелей в условиях открытой установки. Подходит для прокладки в производственных зонах, на объектах ЖКХ, транспорта, энергетики - там, где требуется защищенная, но доступная трасса без механических повреждений. Благодаря отсутствию отверстий исключается попадание пыли и влаги внутрь канала, если используется крышка.

Технические характеристики

• Габариты: 100×80×3000 мм (ширина × высота × длина)
• Материал: оцинкованная сталь
• Толщина стенки: 0,7 мм
• Покрытие: цинк по методу Сендзимира (толщина 10–22 мкм)
• Цвет: серый
• Температура эксплуатации: от -60 до +100 C
• Степень защиты: IP00 (без крышки), IP20 (с крышкой)
• Норматив: ТУ 25.11.23-001-52715257-2019
• Исполнение: с интегрированным соединительным разъемом

Совместимость и монтаж

Лоток неперфорированный листовой сталь 100х80х3000 (0.7 мм) Промрукав монтируется открытым способом на кронштейны, стены или потолки. Интегрированный соединительный разъем позволяет легко состыковывать секции без дополнительных фитингов - достаточно совместить замки и зафиксировать. Для герметичности рекомендуется использовать крышку, которая увеличивает степень защиты до IP20. Монтаж возможен вручную без специального инструмента.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Цинковое покрытие по методу Сендзимира обеспечивает равномерную антикоррозийную защиту даже на кромках и гнутых участках. Температурный диапазон (-60…+100 C) гарантирует работу в холодных и жарких средах, включая неотапливаемые помещения. Климатическое исполнение УХЛ2 допускает применение в закрытых и полуоткрытых зонах, но не в условиях постоянного контакта с водой или агрессивными химикатами.

Преимущества

• Высокая прочность благодаря оцинкованной стали толщиной 0,7 мм
• Защита от коррозии за счет равномерного цинкового слоя по методу Сендзимира
• Удобство сборки: интегрированный разъем снижает время монтажа
• Поддержка IP20 при использовании крышки - предотвращает случайный контакт с проводниками
• Не требует сварки или болтов - все элементы соединяются замком

Ограничения применения

• Не предназначена для прокладки внутри бетонных плит, подземных коммуникаций или влажных помещениях без крышки
• IP00 при отсутствии крышки - не защищает от пыли и влаги; не подходит для сырых зон
• Толщина 0,7 мм не рассчитана на значительные механические нагрузки - нельзя использовать как несущую конструкцию
• Запрещено применение при температурах выше +100 C - превышение вызывает деформацию и потерю целостности покрытия

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в цехах
• Разводка сигнализации и связи в административных зданиях
• Фиксация силовых кабелей на эстакадах и под навесами
• Обустройство распределительных щитов с внешней трассой

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба не был меньше минимально допустимого - иначе лоток деформируется
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров, особенно при больших перепадах температур
• Если нужна защита от пыли и влаги - всегда устанавливайте крышку. Без нее лоток работает только как направляющая
• При необходимости удлинения - соединяйте секции только через интегрированный разъем, не применяйте саморезы или клепки
• Проверяйте посадочные размеры при заказе других элементов системы - ширина 100 мм и высота 80 мм должны совпадать с фитингами и переходами Промрукав
