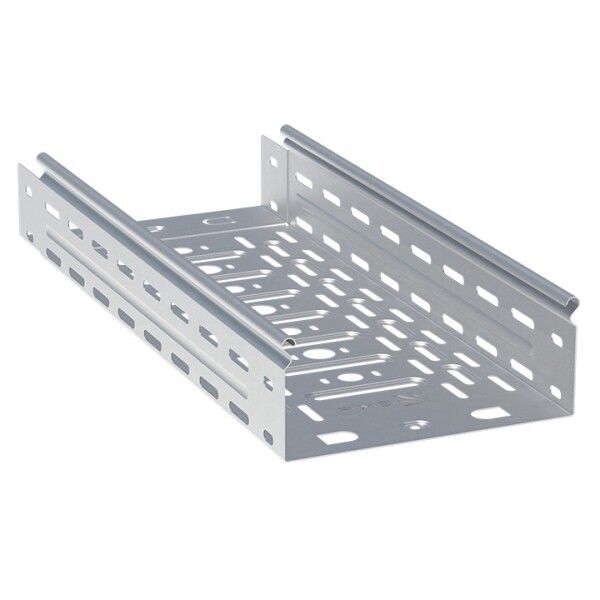

Лоток перфорированный металлический 80х100x2000-0,7мм (24м) | L8010001x2 EKF

Лоток перфорированный металлический 80х100х2000-0,7мм от EKF - это надёжный элемент для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Изделие выполнено из оцинкованной стали, имеет перфорацию для фиксации и удобную форму, что делает его универсальным решением для монтажа силовых и слаботочных сетей. Артикул l8010001x2 входит в серию EKF-Line.

Назначение и область применения

Лоток перфорированный металлический 80х100х2000-0,7мм предназначен для прокладки кабелей в открытом виде - на стенах, потолках, полу или наклонных поверхностях. Подходит для силовых цепей, систем автоматизации, связи, сигнализации и других слаботочных сетей. Применяется в производственных помещениях, офисах, торговых центрах, ЖКХ и на транспортной инфраструктуре.

Технические характеристики

• Размеры: 80×100×2000 мм - высота, ширина, длина;
• Толщина стенки: 0,7 мм - обеспечивает достаточную жесткость при минимальном весе;
• Материал: сталь - прочная и долговечная основа;
• Покрытие: оцинковано по методу Сендзимира - равномерный, адгезионный слой цинка, устойчивый к коррозии;
• Полезное сечение: 9800 мм2 - площадь внутреннего пространства для размещения кабелей;
• Цвет: серый (RAL 7035) - нейтральный, не требует окраски после монтажа;
• Гарантия: 36 месяцев - подтверждает качество производства;
• Перфорация: боковые стенки и основание - для крепления кронштейнов, болтов и хомутов;
• Исполнение: без соединительного элемента - требуется самостоятельная сборка с использованием аксессуаров.

Совместимость и монтаж

Лоток перфорированный металлический 80х100х2000-0,7мм совместим с аксессуарами серии EKF-Line: углы, переходники, крепления, крышки и соединители. Монтаж выполняется через перфорацию в основании - можно закрепить на стене, потолке или кронштейне с помощью саморезов, анкеров или болтов. Для соединения лотков между собой используются специальные стыковые планки (приобретаются отдельно). Учитывайте посадочные размеры крепёжных элементов - отверстия имеют шаг 40–50 мм, типичный для промышленных систем.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Оцинкованное покрытие соответствует DIN EN ISO 1461. Сертифицирован для работы в условиях повышенной влажности и агрессивной среды. Наличие перфорации снижает риск перегрева за счёт естественной вентиляции.

Преимущества

• Высокая механическая прочность при малом весе благодаря оптимальной толщине 0,7 мм;
• Защита от коррозии - цинковое покрытие Сендзимира служит дольше обычного гальванического;
• Удобство монтажа - перфорация по всей поверхности позволяет крепить лоток в любом месте без сверления;
• Возможность расширения трассы - легко добавляются ответвления, повороты и крышки;
• Поддержка стандартизированной системы - все компоненты EKF-Line взаимозаменяемы.

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым пламенем или высокотемпературными источниками;
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных цехах) без дополнительной защиты;
• Без крышки - не защищает от внешних воздействий, пыли и случайного доступа; при необходимости используйте крышку EKF-Line;
• Не рассчитан на нагрузку более 10 кг/м - для тяжёлых кабельных bundles применяйте усиленные модели или дополнительные точки крепления.

Примеры использования

• Прокладка кабелей управления на заводе - от контроллеров до датчиков;
• Сборка трассы для Ethernet и телефонных проводов в офисном здании;
• Фиксация силовых кабелей 0,4 кВ в подвале многоэтажки;
• Обустройство кабельной трассы в торговом центре - от освещения до POS-терминалов.

Практические советы

• При монтаже на длинных участках (более 5 м) устанавливайте поддерживающие кронштейны с интервалом не более 1,5–2 м - это предотвратит прогиб;
• Для герметичности и безопасности используйте крышки EKF-Line - они подходят по размеру и фиксируются на перфорации;
• При работе с большим количеством кабелей проверьте соответствие суммарного сечения 9800 мм2 - переупаковка снижает теплоотдачу;
• Запасайтесь соединительными планками - без них невозможно собрать прямую трассу длиной более 2 метров;
• Артикул l8010001x2 идеально сочетается с другими изделиями серии EKF-Line - выбирайте всю систему из одного производителя для совместимости.
