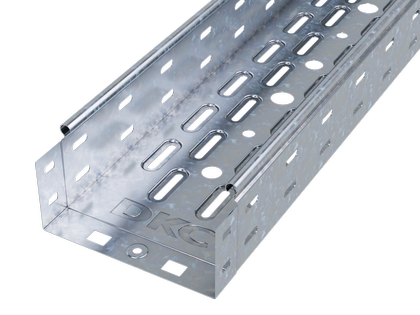

Лоток перфорированный S5 Combitech 150х100, 2000мм, 0.7мм DKC 35332

Лоток перфорированный 150х100х2000х0,7мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35332 из серии S5 Combitech сочетает надежную оцинковку, перфорацию для вентиляции и монтажной гибкости, подходящий для систем с высокой плотностью трасс.

Назначение и область применения

Лоток перфорированный 150х100х2000х0,7мм сталь предназначен для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря оцинковке по методу Сендзимира выдерживает повышенную влажность и температурные колебания. Применяется в цехах, на элеваторах, в трансформаторных подстанциях, в системах автоматизации и на объектах ЖКХ. Учитывайте климатическое исполнение УХЛ2 - лоток работает при температурах от −40C до +40C.

Технические характеристики

• Габариты: 150×100×2000 мм - ширина, высота, длина
• Толщина стали: 0,7 мм
• Материал: оцинкованная сталь, горячее цинкование по методу Сендзимира
• Полезное сечение: 14 800 мм2 - площадь для прокладки кабелей
• Перфорация: боковые стенки perforated - для снижения массы и вентиляции
• Монтажная перфорация: да - возможность фиксации саморезами или хомутами
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует соединения с другими элементами системы
• Климатическое исполнение: УХЛ2 - для умеренного и холодного климата

Совместимость и монтаж

Лоток перфорированный 150х100х2000х0,7мм сталь совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» - защелкивающиеся края обеспечивают быстрый сбор без сварки или болтов. Для фиксации используются монтажные отверстия по всей длине - можно крепить к стенам, потолкам или опорам. Крышки (входят в систему) повышают степень защиты до IP10, защищая от крупной пыли и капель воды. Не используйте с другими сериями - не гарантируется герметичность и точность соединений.

Безопасность и стандарты

Лоток выполнен из негорючего материала и соответствует нормам пожарной безопасности. Оцинковка по методу Сендзимира обеспечивает долговечную антикоррозийную защиту - срок службы более 25 лет в условиях средней агрессивности. Сертифицирован для работы в зонах с повышенной влажностью и перепадами температур. Несмотря на открытую перфорацию, система не допускает попадания проводов в щели - форма профиля исключает защемление изоляции.

Преимущества

• Высокая несущая способность - за счет формованной подформовки жесткость увеличена на 54%
• Сниженный вес - перфорация уменьшает массу на 30–40% по сравнению с сплошными лотками
• Удобство монтажа - система «мама-папа» позволяет собирать трассы без инструментов
• Вентиляция - отверстия 11, 17 и 21 мм позволяют выводить кабели и рассеивать тепло
• Долговечность - оцинковка Сендзимира устойчива к механическим повреждениям и коррозии

Ограничения применения

• Не предназначены для прямого контакта с открытым пламенем или высокотемпературными поверхностями
• Без крышек - степень защиты IP10 недостаточна для мест с постоянным брызгами или осадком
• Не рекомендуется использовать в агрессивных химических средах - например, рядом с кислотами или щелочами
• Подходит только для кабелей с внешним диаметром ≤ 21 мм через перфорационные отверстия; большие кабели требуют других решений
• Не является заменой трубам или каналам - не обеспечивает механическую защиту от ударов

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Трассировка сигнальных и питательных линий в АСУ ТП на заводах
• Монтаж слаботочных сетей (LAN, CCTV) в административных зданиях
• Обустройство кабельных путей на открытых участках - парковки, терминалы, складские ангары
• Замена старых металлических лотков в модернизируемых объектах

Практические советы

• При расчете нагрузки учтите, что максимальная заполненность - до 40% полезного сечения (14 800 мм2) - чтобы сохранить охлаждение и доступ для обслуживания
• Для длинных трасс (более 10 м) устанавливайте компенсационные участки - металл расширяется при нагреве
• Фиксируйте лоток каждые 1,5–2 метра - особенно при большой нагрузке кабелей
• Используйте крышки, если есть риск попадания пыли или влаги - даже при IP10 они значительно повышают надежность
• Проверьте посадочные размеры перед заказом: ширина 150 мм и высота 100 мм должны соответствовать свободному пространству в месте монтажа
• Артикул 35332 - это базовый элемент. Комплектуйте его углами, переходниками и крышками из той же серии S5 Combitech для целостной системы
