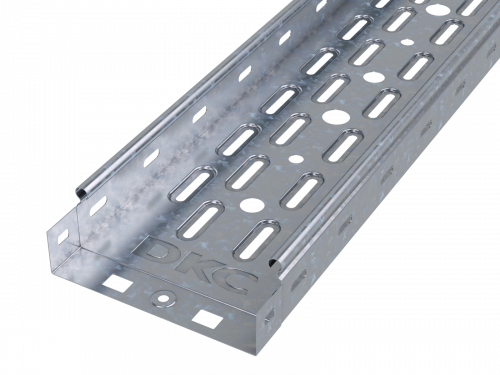

Лоток перфорированный 150х 50х2000мм, цинк-ламельный | 35253ZL DKC ДКС

Лоток перфорированный 150х50 L2000, сталь 0.7 мм, цинк-ламельное покрытие от DKC (ДКС) - это надежный элемент кабельной трассы для прокладки проводов и кабелей в помещениях и на открытых площадках. Артикул 35253zl сочетает прочность оцинкованной стали, легкость за счет перфорации и повышенную коррозионную стойкость благодаря цинк-ламельному покрытию.

Назначение и область применения

Лоток перфорированный 150х50 L2000 предназначен для прокладки силовых, слаботочных и коммуникационных кабелей. Подходит для использования внутри зданий - в офисах, производственных цехах, серверных - и на улице, например, вдоль фасадов, в кабельных каналах или на опорах. Благодаря перфорации и высокой несущей способности, лоток легко адаптируется под нагрузки от тяжелых пучков кабелей. Применяется в системах автоматизации, на конвейерах, в энергообъектах и объектах связи.

Технические характеристики

• Размеры: ширина 150 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - химически активная магниевая смола с частицами цинка и алюминия
• Полезное сечение: 7400 мм2
• Перфорация: да - боковые стенки perforated, отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Огнестойкость: соответствует требованиям (не распространяет горение)
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 150х50 L2000 совместим с системой S5 Combitech от DKC. Соединение осуществляется методом “мама-папа” - пазы и выступы обеспечивают плотное и быстрое стыкование без сварки или болтов. Для сборки требуется только усилие руками. Установка возможна на кронштейны, крепления к потолку/стене или в подвесных конструкциях. Отметьте: монтажная перфорация позволяет закрепить лоток через любые точки, не нарушая целостность профиля. Крышки (входят в систему) повышают степень защиты до IP10 - против попадания крупного мусора и капель воды.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости: материал не поддерживает горение и не выделяет токсичных газов при нагреве. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижающую риск коррозии даже в условиях повышенной влажности. Наличие перфорации исключает перегрев кабелей за счет естественной вентиляции. Система S5 Combitech прошла проверки на механическую прочность и долговечность в соответствии с внутренними стандартами DKC.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, жесткость увеличена на 54% по сравнению с обычными лотками
• Уменьшенный вес - перфорация снижает массу без потери прочности
• Эффективная защита от коррозии - цинк-ламельное покрытие равноценено горячему цинкованию, но без термической деформации
• Удобство монтажа - система “мама-папа” экономит время, не требует инструментов
• Возможность вывода кабелей - отверстия позволяют выходить кабелям прямо из лотка без дополнительных отверстий
• Вентиляция - перфорация предотвращает перегрев кабельных пучков

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP10 защищает лишь от вертикальных капель и пыли, не от струй или затопления
• Требуются крышки для достижения уровня IP10 - без них лоток имеет защиту IP00
• Не рекомендован для сред с агрессивными химикатами (например, кислоты, щелочи) - хотя покрытие устойчиво, длительный контакт с агрессивными веществами может вызвать коррозию
• Длина 2000 мм - при длинных трассах необходимо использовать соединители; сам по себе лоток не является цельным участком
• Отсутствие разъема - нельзя подключить ответвление без дополнительных деталей (тройники, переходники)

Примеры использования

• Прокладка кабелей управления в цехе с конвейерной линией
• Кабельная трасса в серверной комнате - для сетевых и питательных кабелей
• Наружная прокладка кабелей связи вдоль здания с креплением на кронштейнах
• Обустройство распределительных щитов - для организации кабельных маршрутов между оборудованием
• Аудио- и видеокабели в театре или студии - где важна вентиляция и доступ к кабелям

Практические советы

• При выборе лотка учитывайте посадочные размеры креплений - перфорация позволяет крепить каждые 100–150 мм, но лучше использовать шаг 200 мм для равномерной нагрузки
• Для наружной установки всегда используйте крышки - они не только повышают IP, но и защищают от осадков и мелкого мусора
• При прокладке тяжелых пучков кабелей (более 80% полезного сечения) добавьте поддерживающие кронштейны через каждые 1,5 метра
• При необходимости разветвления - выбирайте тройники и переходники из серии S5 Combitech - они точно совпадут по форме и покрытию
• Запрещается резать лоток болгаркой - это нарушает антикоррозийное покрытие. При необходимости - используйте ножницы по металлу и обработайте срез специальной краской
• Лоток перфорированный 150х50 L2000, сталь 0.7 мм, цинк-ламельное покрытие - идеально сочетается с другими элементами DKC: углы, повороты, заглушки - все в одном цвете и стандарте
