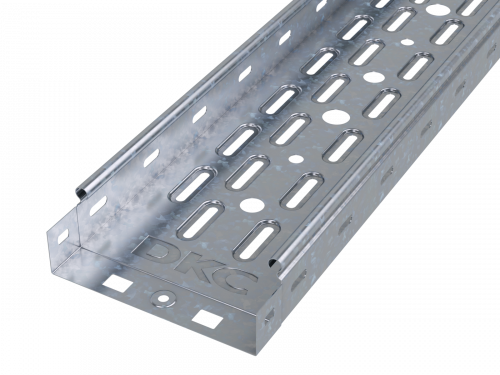

Лоток перфорированный 150х50х2000х0,7мм | 35253 DKC ДКС

Лоток перфорированный 150х50х2000х0,7мм сталь от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35253 относится к серии S5 Combitech и сочетает в себе надежную оцинкованную сталь, перфорацию для вентиляции и удобство монтажа.

Назначение и область применения

Лоток перфорированный 150х50х2000х0,7мм сталь используется для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для установки внутри зданий, в производственных цехах, на объектах ЖКХ, транспорта и энергетики. Также допускается использование на открытом воздухе благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется там, где важны доступ к кабелям, вентиляция и быстрый монтаж.

Технические характеристики

• Габариты: ширина 150 мм, высота 50 мм, длина 2000 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 7400 мм2
• Покрытие: холоднокатаная оцинковка с равномерным слоем, устойчивая к коррозии
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: боковые стенки perforated (отверстия Ø11, Ø17, Ø21 мм для вывода кабелей)
• Монтажная перфорация: да - возможность крепления саморезами или хомутами через отверстия
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъема - требует дополнительных фитингов для соединений

Совместимость и монтаж

Лоток перфорированный 150х50х2000х0,7мм сталь совместим с другими элементами серии S5 Combitech от DKC. Соединение между лотками осуществляется по принципу «мама–папа» - один край вставляется в другой, обеспечивая герметичный и механически прочный стык. Для крепления используются кронштейны, анкера или хомуты через монтажную перфорацию. Крышки (входят в комплект системы) обеспечивают степень защиты IP10, защищая от крупного мусора и капель воды. Без крышек степень защиты ниже - IP00.

Безопасность и стандарты

Лоток соответствует требованиям безопасности к кабельным системам. Огнестойкость подтверждена - материал не распространяет горение. Оцинкование по методу Сендзимира гарантирует долговечность и соответствие ГОСТ 14918. Климатическое исполнение УХЛ2 позволяет использовать изделие в условиях повышенной влажности и колебаний температуры.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, усиливающей жесткость на 54%
• Снижение массы конструкции за счет перфорации - проще транспортировать и монтировать
• Удобный доступ к кабелям - можно легко вывести провода через отверстия нужного диаметра
• Защита от повреждения изоляции - гладкая поверхность без острых кромок
• Быстрый монтаж - система «мама–папа» исключает необходимость сварки или болтовых соединений
• Долгий срок службы - оцинковка Сендзимира устойчива к коррозии даже в агрессивной среде

Ограничения применения

• Не предназначен для прямого контакта с открытыми источниками пламени или высоких температур (>+100C)
• Без крышек не обеспечивает защиту от пыли и влаги выше уровня IP00 - требуется дополнительная защита в сырых местах
• Не рекомендуется для прокладки в местах постоянного воздействия кислот, щелочей или солевых растворов - оцинковка имеет ограниченную химическую стойкость
• Длина 2000 мм - при длинных трассах необходимо предусмотреть опоры каждые 1,5–2 метра

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к потолку или стене, кабели выходят через перфорацию к датчикам и клапанам
• Электроснабжение офисного здания - трасса вдоль коридора, с возможностью добавления новых проводов без демонтажа
• Наружная кабельная трасса на территории АЗС - с крышками, защищающими от дождя и пыли
• Системы видеонаблюдения - прокладка коаксиальных и сетевых кабелей с частым доступом для обслуживания

Практические советы

• При выборе креплений учтите нагрузку - максимальная нагрузка зависит от шага опор, но не превышает 15 кг/м при шаге 1,5 м
• Для вертикальных участков используйте специальные переходники и фиксаторы - лоток не рассчитан на самостоятельное удерживание большого веса вверх
• Перед монтажом проверьте, чтобы отверстия в перфорации были свободны - они нужны не только для вывода кабелей, но и для естественного теплообмена
• Если требуется более высокая степень защиты (IP54/IP65), обязательно закрывайте лоток крышками - они совместимы с этим артикулом
• При необходимости удлинить трассу - используйте только оригинальные соединители серии S5 Combitech от DKC, чтобы сохранить целостность контура
