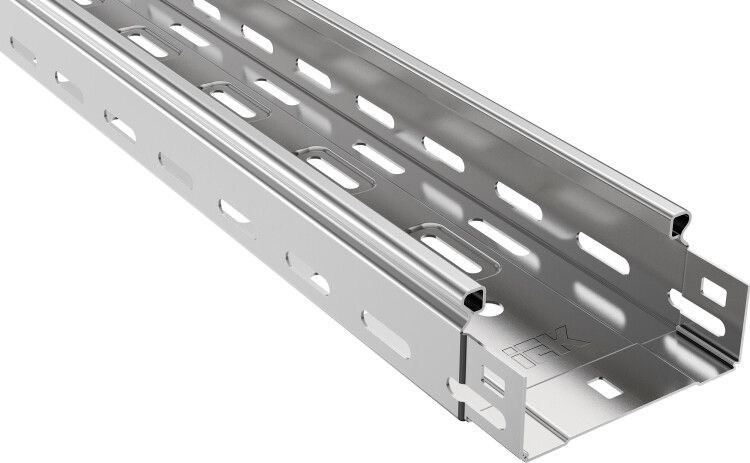

Лоток перфорированный ESCA 50х100 мм, 2000 мм, 0.7 мм IEK (ИЭК) CLP10-050-100-2

Лоток перфорированный 50х100х2000 сталь 0.7 мм оцинкованный от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в зданиях и на открытых участках. Артикул clp10-050-100-2 относится к серии ESCA и соответствует ГОСТ 14918-80.

Назначение и область применения

Лоток перфорированный 50х100х2000 сталь 0.7 мм оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинкованному покрытию и высокой прочности, его можно применять в условиях повышенной влажности и агрессивной среды. При использовании с крышкой обеспечивается дополнительная защита от пыли, влаги и механических повреждений.

Технические характеристики

• Размеры: 50×100×2000 мм (высота × ширина × длина)
• Материал: сталь холоднокатаная
• Толщина стенки: 0,7 мм
• Покрытие: горячее оцинкование (по ГОСТ 14918-80)
• Цвет: RAL 7047 (серый металлик)
• Перфорация: да - боковые стенки и дно имеют равномерные отверстия для вентиляции и фиксации кабелей
• Соединение: интегрированный замок - позволяет легко соединять лотки без дополнительных креплений
• Огнестойкость: соответствует требованиям IEC 61537
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток перфорированный 50х100х2000 сталь 0.7 мм оцинкованный совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежом. Интегрированный соединительный разъем позволяет быстро состыковывать лотки друг с другом - достаточно совместить кромки и защелкнуть. Монтаж осуществляется на кронштейны, подвесы или крепежные планки. Для фиксации кабелей используются хомутики или специальные крепления через перфорацию. Учитывайте посадочные размеры при выборе крепежа - высота лотка 50 мм требует соответствующего крепежного профиля.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Огнестойкость обеспечена конструкцией и материалом - при возгорании лоток не распространяет пламя и сохраняет целостность. Цинковое покрытие предотвращает коррозию даже при длительном контакте с влагой, что снижает риск аварийных ситуаций.

Преимущества

• Высокая жесткость благодаря толщине 0,7 мм - выдерживает нагрузку от большого количества кабелей
• Перфорация улучшает теплоотвод и упрощает прокладку кабелей - не требуется резка или сверление
• Интегрированный замок исключает необходимость болтовых соединений - экономит время при сборке
• Оцинковка гарантирует долгую службу без обслуживания - особенно важно для наружных и влажных зон
• Универсальный цвет RAL 7047 - хорошо сочетается с любыми металлоконструкциями и корпусами оборудования

Ограничения применения

Не рекомендуется использовать лоток перфорированный 50х100х2000 сталь 0.7 мм оцинкованный в местах постоянного прямого контакта с агрессивными химическими веществами (например, кислотами, щелочами). Также он не предназначен для прокладки кабелей выше 1000 В. Без крышки не обеспечивает полную герметичность - в условиях сильного дождя или пылевых бурь лучше использовать закрытые варианты. Нельзя нагревать лоток выше температур, допустимых для кабелей, которые в нем проложены.

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Сборка кабельных трасс в серверных комнатах и распределительных пунктах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в торговых центрах
• Наружные кабельные трассы под навесом на производственных площадках
• Обустройство кабельных каналов в подвальных помещениях с высокой влажностью

Практические советы

• При длинных прямых участках (более 10 м) устанавливайте компенсационные зазоры - металл расширяется при нагреве
• Для крепления используйте анкерные болты или кронштейны с шагом не более 1,5 м
• Если нужна герметизация - обязательно применяйте крышку того же типа и серийного номера (совместима с clp10-050-100-2)
• При резке лотка - используйте ножницы по металлу; после резки обработайте кромки для предотвращения порчи изоляции кабелей
• Артикул clp10-050-100-2 - базовый элемент системы ESCA; все аксессуары этой серии взаимозаменяемы
