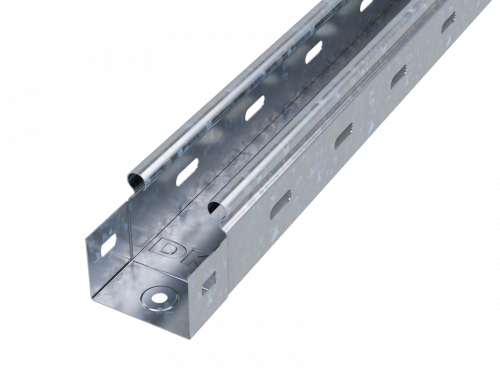

Лоток перфорированный 50х50х2000мм, горячеоцинкованный | 35250HDZ DKC ДКС

Лоток перфорированный 50х50х2000мм, горячеоцинкованный от DKC (ДКС), артикул 35250hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его перфорированная конструкция снижает массу, обеспечивает доступ к кабелям и совместима с системой S5 Combitech.

Назначение и область применения

Лоток перфорированный 50х50х2000мм, горячеоцинкованный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной прокладки - благодаря защите от коррозии и климатическому исполнению УХЛ(1,5) выдерживает колебания температур и повышенную влажность. Применяется в цехах, на элеваторах, в АЭС, на транспорте, в системах автоматизации.

Технические характеристики

• Материал: сталь оцинкованная с горячим цинкованием - устойчива к коррозии даже в агрессивных средах
• Размеры: 50×50×2000 мм - компактная форма для плотного расположения трасс
• Толщина стенки: 0,7 мм - оптимальное сочетание прочности и легкости
• Полезное сечение: 2500 мм2 - позволяет размещать значительное количество кабелей
• Перфорация: боковые стенки и монтажная поверхность имеют отверстия - для фиксации, вывода кабелей и вентиляции
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Цвет: серый - единый внешний вид с другими элементами системы S5 Combitech
• Исполнение: без разъема - требует соединения с другими элементами через систему “мама-папа”

Совместимость и монтаж

Лоток перфорированный 50х50х2000мм, горячеоцинкованный (арт. 35250hdz) совместим с системой S5 Combitech от DKC (ДКС). Соединяется методом “мама-папа”, который исключает необходимость сварки или болтовых соединений. Благодаря этому монтаж занимает меньше времени, а получается герметичный и непрерывный кабельный канал. Для установки используются кронштейны, закрепляемые через монтажную перфорацию. Отдельно рекомендуется использовать крышки (входят в комплект системы) для достижения степени защиты IP10.

Безопасность и стандарты

Лоток перфорированный 50х50х2000мм, горячеоцинкованный соответствует требованиям к огнестойкости и работает в условиях класса климатического исполнения УХЛ(1,5) - допускается эксплуатация при температурах от −50C до +40C. Горячее цинкование обеспечивает долговечность без дополнительной антикоррозийной обработки. Нет данных о сертификатах по ГОСТ/IEC - проверьте соответствие нормам проекта отдельно.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, усиливающей жесткость на 54%
• Сниженный вес - перфорация уменьшает массу без потери прочности
• Доступ к кабелям - отверстия позволяют легко подключать и обслуживать провода без демонтажа
• Защита от коррозии - горячее цинкование гарантирует срок службы более 25 лет в агрессивной среде
• Быстрый монтаж - система “мама-папа” исключает использование инструментов для соединения
• Защита кабелей - гладкая внутренняя поверхность предотвращает механические повреждения изоляции

Ограничения применения

• Не предназначена для прямого контакта с открытыми источниками огня - хотя огнестойкий, не является противопожарным барьером
• Без крышек степень защиты - IP10; для защиты от воды и пыли требуется установка крышек
• Не подходит для прокладки в зонах с постоянными ударными нагрузками - например, рядом с работающими механизмами без дополнительной защиты
• Толщина 0,7 мм ограничивает применение в местах с высокой механической нагрузкой - не используйте как несущую конструкцию для тяжелых труб или оборудования

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Кабельные трассы в распределительных пунктах на открытых площадках
• Системы связи и сигнализации в холодильных комплексах
• Обвязка оборудования в химических цехах с повышенной влажностью
• Подвесные трассы в производственных залах с ограниченным пространством

Практические советы

• При проектировании учтите, что полезное сечение 2500 мм2 - не максимальная заполненность. Оставляйте 30–40% свободного объема для теплоотвода и будущего расширения
• Для вертикальных участков используйте крепления каждые 800–1000 мм - особенно при большом количестве кабелей
• Перед монтажом проверьте совпадение перфораций между лотком и крепежом - отверстия должны точно совпадать
• Если нужна герметизация - обязательно используйте крышки S5 Combitech, они совместимы по форме и замкам
• При работе в агрессивной среде (например, солевые брызги, кислоты) регулярно осматривайте лоток - горячее цинкование надежно, но не вечное
• Артикул 35250hdz - часть серии S5 Combitech. Все остальные элементы (углы, переходники, крышки) выбирайте из той же серии для гарантированной совместимости
