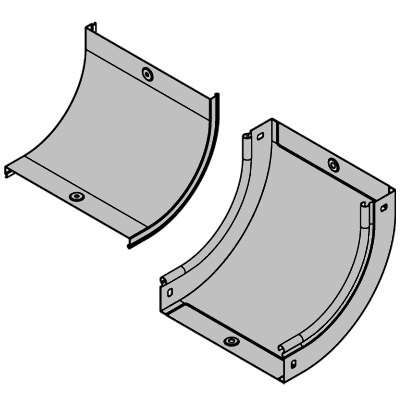

Угол для лотка вертикальный внутренний 90град. 50х50 CS 90 гор. оцинк. DKC 36660HDZ ДКС

Угол для кабельного лотка вертикальный внутренний 90 градусов 50х50 мм горячеоцинкованный CS 90 от DKC предназначен для изменения направления кабельной трассы внутри помещений с высокой влажностью или агрессивной средой. Благодаря горячему цинкованию и прочной стали, этот угол обеспечивает долговечную защиту кабелей в системах распределения электроэнергии и связи.

Назначение и область применения

Угол CS 90 используется для формирования вертикальных поворотов в кабельных лотках с прямоугольным сечением 50×50 мм. Он позволяет изменить направление трассы на 90 градусов без перегиба проводов, сохраняя целостность изоляции и удобство прокладки. Применяется в промышленных объектах, серверных помещениях, энергообъектах, транспорте и других местах, где требуется надёжная и защищённая маршрутизация кабелей.

Технические характеристики

• Угол поворота: 90 градусов - внутренний, для создания чёткого изгиба трассы
• Размер сечения: 50 × 50 мм - совместим с лотками такого же формата
• Материал: сталь - обеспечивает жесткую конструкцию и устойчивость к механическим нагрузкам
• Покрытие: горячее цинкование - защита от коррозии, срок службы до 25 лет в условиях УХЛ(1,5)
• Толщина стенки: 0,8 мм - достаточна для удержания веса заполненного лотка
• Внутренний радиус изгиба: 115 мм - предотвращает перегиб кабелей, соответствует нормам прокладки
• Цвет: светло-серый - единообразный внешний вид с другими элементами системы
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам

Совместимость и монтаж

Угол CS 90 совместим с любыми кабельными лотками 50×50 мм, изготовленными из стали с аналогичным покрытием. Для установки необходимо закрепить его саморезами или болтами к торцам двух смежных участков лотка. Отсутствие встроенного крепёжа требует подготовки отверстий и точного выравнивания. Монтаж выполняется после сборки основной трассы. Рекомендуется использовать шайбы и антивибрационные прокладки при вибрационных нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 по защите кабельных сетей. Горячее цинкование обеспечивает электрическую проводимость корпуса, что важно для заземления системы. Напряжение в лотке не влияет на безопасность угла - он не является токоведущим элементом.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка (не просто напыление, а сплавление при нагреве)
• Жёсткая конструкция не деформируется под весом кабелей даже при максимальном заполнении
• Чёткий внутренний радиус 115 мм исключает повреждение кабелей при прокладке
• Подходит для длительной эксплуатации в сырых и пыльных помещениях

Ограничения применения

• Не предназначена для наружной установки без защиты от прямых осадков - хотя цинк устойчив, постоянный контакт с водой снижает срок службы
• Не подходит для лотков другого сечения - 50×50 мм строго обязательны
• Требует ручного крепления; несовместим с быстрозажимными системами
• Не рекомендован для частых демонтажей - многократные разборки могут повредить цинковое покрытие

Примеры использования

• Переход между этажами в офисных зданиях - лоток меняет направление с горизонтального на вертикальный
• Обход колонн и трубопроводов в производственных цехах
• Закрытые каналы в серверных комнатах для организации кабельных трасс под полом или в потолке
• Электрооборудование на судах и железнодорожных составах - благодаря классу УХЛ(1,5)

Практические советы

• Проверьте посадочные размеры лотка перед заказом - даже 1–2 мм расхождения могут помешать монтажу
• При использовании в агрессивной среде (например, химзаводах) дополнительно проверьте совместимость с типом агрессивных веществ
• Не используйте углы CS 90 в качестве опоры - они не рассчитаны на нагрузку сверх массы кабеля
• При комплектации всей трассы лучше брать все элементы от одного производителя - DKC гарантирует одинаковые допуски
• Артикул 36660hdz - единственный номер для этого изделия в каталоге DKC; другие номера могут указывать на аналоги с отличиями
