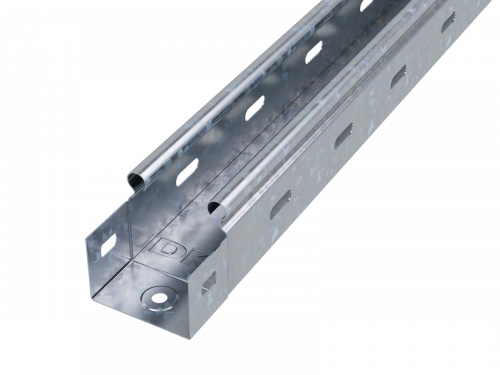

Лоток перфорированный 50х50х3000мм, горячеоцинкованный | 35260HDZ DKC ДКС

Лоток перфорированный 50х50 L3000, сталь 0.7 мм, горячеоцинкованный от DKC (ДКС) — это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35260hdz относится к серии S5 Combitech Специсполнение HDZ и обеспечивает надежную фиксацию проводов с возможностью быстрого доступа и вентиляции.

Назначение и область применения

Лоток перфорированный 50х50 L3000, сталь 0.7 мм, горячеоцинкованный используется для прокладки кабелей в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки — в том числе в условиях повышенной влажности, температурных колебаний и агрессивной среды. Применяется в системах автоматизации, на заводах, в распределительных пунктах, на элеваторах, в тоннелях и на открытых площадках.

Технические характеристики

• Размеры: 50×50 мм (высота × ширина), длина 3000 мм
• Толщина стали: 0,7 мм
• Материал: оцинкованная сталь с горячим цинкованием
• Полезное сечение: 2500 мм² — позволяет прокладывать значительное количество кабелей
• Перфорация: есть на боковых стенках и в основании — для вентиляции, отвода конденсата и выхода кабелей
• Огнестойкость: соответствует требованиям — не распространяет пламя
• Цвет: серый
• Климатическое исполнение: УХЛ(1,5) — работает при температурах от −50°C до +40°C, в условиях повышенной влажности и запыленности
• Исполнение: без разъема — требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 50х50 L3000, сталь 0.7 мм, горячеоцинкованный совместим с другими элементами серии S5 Combitech HDZ: углы, переходники, кронштейны и крышки. Соединение осуществляется методом «мама–папа» — защелкивающиеся замки обеспечивают плотное и быстрое соединение без сварки или болтов. Для сборки требуется минимум инструментов: достаточно плоскогубцев или отвертки. Крышка (продается отдельно) повышает степень защиты до IP10. Монтаж выполняется на кронштейнах, потолочные/стенные крепления или подвесы — шаг крепления рекомендуется не более 1,5 м.

Безопасность и стандарты

Лоток перфорированный 50х50 L3000, сталь 0.7 мм, горячеоцинкованный соответствует требованиям безопасности к кабельным системам: не поддерживает горение, не выделяет токсичных веществ при нагреве. Горячее цинкование обеспечивает долговечность и соответствие ГОСТ 14918. Защита от коррозии соответствует классу C3–C4 по ISO 12944. Сертифицирована система S5 Combitech для работы в зонах с риском возгорания и повышенной влажностью.

Преимущества

• Высокая несущая способность благодаря формованному профилю — усиление конструкции повышает нагрузочную способность на 54%
• Перфорация снижает массу и улучшает теплоотдачу — кабели меньше перегреваются
• Горячее цинкование защищает от ржавчины даже при механическом повреждении покрытия
• Отверстия позволяют легко выводить кабели без резки лотка
• Метод «мама–папа» ускоряет монтаж и исключает необходимость в дополнительных крепежах между секциями
• Не требует окраски или обслуживания в процессе эксплуатации

Ограничения применения

• Без крышки степень защиты — IP10, то есть только против вертикального каплепадения; для защиты от брызг, пыли и воды нужна крышка
• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (>100°C длительно)
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или хлора — даже оцинкованная сталь со временем разрушается
• Длина 3000 мм — при больших пролетах (>2 м) требуется дополнительная опора для избежания прогиба
• Не подходит для прокладки кабелей с внешним диаметром больше 25 мм — из-за малого сечения

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Кабельная трасса в холодильных камерах и на складах с высокой влажностью
• Подключение оборудования в производственных цехах с частыми мойками (без прямого напора воды)
• Наружная трассировка кабелей связи на территории предприятия
• Обвязка станков и роботов в автоматизированных линиях

Практические советы

• При заказе учитывайте посадочный диаметр: лоток 50×50 мм рассчитан на кабели с суммарным диаметром до 25 мм
• Для наружной установки всегда используйте крышку — она предотвращает попадание влаги и мусора
• При необходимости удлинения — соединяйте лотки только через совместимые элементы серии S5 Combitech HDZ
• При монтаже на металлические конструкции проверьте контакт — перфорация позволяет сделать заземление через крепеж
• Не перегружайте лоток — максимальная нагрузка зависит от шага крепления; при 1,5 м шаге допустимо до 15 кг/м
• Артикул 35260hdz — это часть серии HDZ, поэтому все комплектующие должны быть из той же серии для гарантии совместимости
