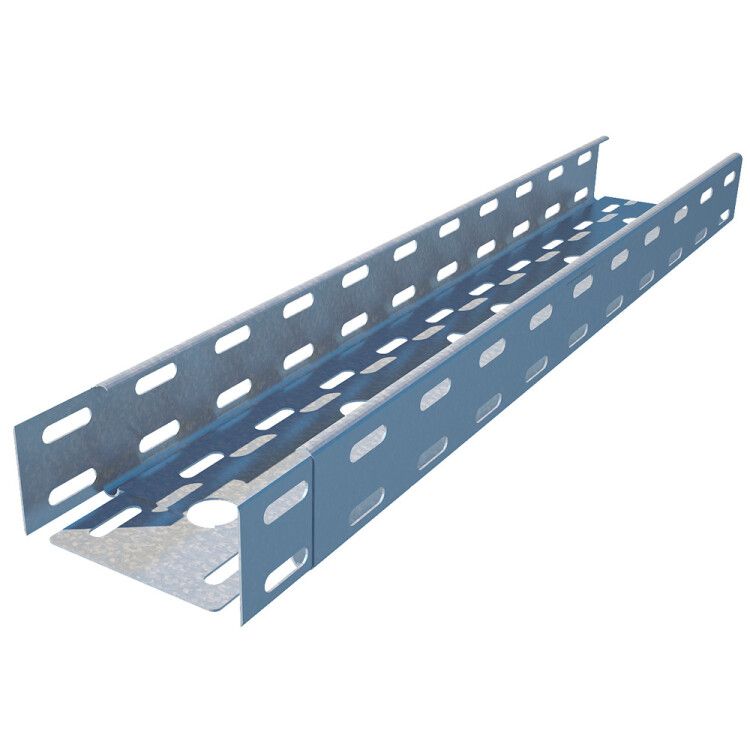

Лоток перфорированный 100х 50х3000х1,0мм "БЫСТРЫЙ МОНТАЖ" | LP50*100*1.0 КМ-профиль LO0199 LP50-100-1.0-3000

Лоток перфорированный 100х50х3000х1,0 мм от КМ-Профиля - это легкая, прочная и вентилируемая конструкция для прокладки кабельных трасс в помещениях. Изделие с интегрированным соединителем и оцинкованным покрытием обеспечивает надежную фиксацию и долгий срок службы даже в условиях умеренной влажности.

Назначение и область применения

Лоток перфорированный 100х50х3000х1,0 мм предназначен для монтажа силовых и слаботочных кабелей в закрытых помещениях. Подходит для прокладки трасс на объектах: офисах, производственных цехах, телекоммуникационных узлах, распределительных щитах. Учитывая класс климатического исполнения У1/УХЛ1/УХЛ3, изделие можно применять в зонах с умеренным и холодным климатом, при условии отсутствия постоянного контакта с водой и агрессивными химическими веществами.

Технические характеристики

• Размеры: 100 мм (ширина) × 50 мм (высота борта) × 3000 мм (длина)
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, адгезионный слой цинка, защищающий от коррозии
• Полезное сечение: 4522 мм2 - позволяет прокладывать значительное количество кабелей без перегрева
• Перфорация: есть на боковых стенках и в основании - снижает массу, улучшает теплоотвод и облегчает кабельный доступ
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных крепежных элементов при стыковке
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении пламени
• Цвет: серый - не требует окраски после монтажа

Совместимость и монтаж

Лоток перфорированный 100х50х3000х1,0 мм совместим с другими элементами БАЗОВОЙ СЕРИИ от КМ-Профиля. Интегрированный соединитель позволяет быстро состыковать секции без сварки или болтов - достаточно совместить замки и зафиксировать. Монтаж выполняется на кронштейнах, подвесах или креплениях к стене/потолку. Диапазон температур эксплуатации - от -40C до +40C. Для герметизации трассы рекомендуется использовать крышку для лотка БАЗОВОЙ СЕРИИ - она предотвращает попадание пыли, мусора и случайного доступа к кабелям.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическим условиям и требованиям к огнестойкости. Оцинковка по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости. Применение в системах электроснабжения допускается в рамках правил ПУЭ и СП 31-110-2003.

Преимущества

• Низкий вес благодаря перфорации - удобнее транспортировать и монтировать
• Высокая вентиляция - снижает риск перегрева кабелей
• Интегрированный соединитель - экономит время на сборке и уменьшает число комплектующих
• Горячее оцинкование - устойчивость к ржавчине даже при малейших повреждениях покрытия
• Огнестойкость - безопасность при аварийных ситуациях

Ограничения применения

Не применяется в условиях постоянного воздействия воды, агрессивных паров (например, кислот, щелочей), в сырых подвалах без вентиляции или на открытых площадках. Недопустимо использование в средах с температурой выше +80C. Лоток не рассчитан на механические нагрузки сверх проектных - не следует использовать как несущую конструкцию или опору для оборудования.

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Кабельные трассы в административных зданиях между этажами
• Монтаж сигнализационных и видеонаблюдательных кабелей в торговых центрах
• Обвязка автоматических линий на заводах с частым обслуживанием

Практические советы

• При проектировании трассы учтите, что внутренняя высота лотка составляет 50 мм - выбирайте кабели с суммарным диаметром, не превышающим 70–80% от полезного сечения (4522 мм2)
• Для длинных участков используйте компенсаторы или оставьте зазоры между секциями - металл расширяется при нагреве
• При резке лотка перфорированный 100х50х3000х1,0 мм используйте ножницы по металлу - сохранится целостность оцинковки на краях
• Закрывайте лоток крышкой сразу после прокладки кабелей - это продлевает срок службы и снижает риск повреждения проводов
• Артикулы lp50-100-1.0-3000 и lo0199 - идентичны; проверяйте наличие в каталоге по обоим номерам
