Угол кабельного лотка вертикальный внешний КМ 50х100 90° Система КМ LO0106

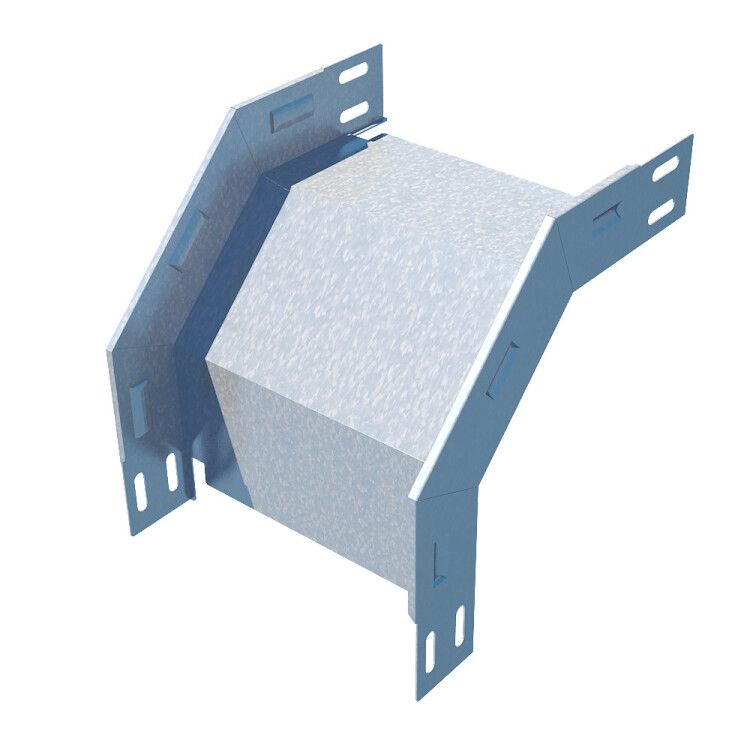

Угол внешний вертикальный 90 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая безопасную и надёжную прокладку проводов и кабелей. Этот элемент серии КМ-профиль совместим с лотками той же серии и оснащён интегрированным соединителем для быстрого монтажа.

Назначение и область применения

Элемент применяется для формирования вертикального поворота кабельной трассы вниз, например, при переходе с горизонтального участка на вертикальный. Подходит для прокладки силовых, сигнальных и управляющих кабелей в помещениях. Используется в системах кабельных лотков, где важна сохранность изоляции кабелей и герметичность трассы. Применяется в промышленных зонах, цехах, распределительных пунктах, серверных и других объектах с требованием к защищённой кабельной инфраструктуре.

Технические характеристики

• Тип: Угол вертикальный внешний
• Угол поворота: 90 градусов
• Габариты: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм
• Материал: оцинкованная сталь толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие с повышенной коррозионной стойкостью
• Исполнение: с интегрированными соединительными лепестками для фиксации с другими элементами серии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в закрытых помещениях с контролируемым микроклиматом
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Наличие NATO-отверстий: да - для крепления болтами M4–M6 через стандартные отверстия

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ совместим с лотками серии КМ-профиль шириной 100 мм и высотой борта 50 мм. Соединение осуществляется через интегрированные лепестки - они плотно заходят в кромки смежных элементов, образуя жёсткий и герметичный стык без необходимости дополнительных крепёжных деталей. Монтаж выполняется вручную: достаточно совместить элементы и зафиксировать их с помощью саморезов или болтов через NATO-отверстия. Рекомендуется использовать крышки для завершения сборки трассы - это снижает риск попадания пыли и механических повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве. Наличие NATO-отверстий гарантирует стандартизированное крепление, совместимое с промышленным оборудованием. Проектный ассортимент рекомендован производителем - использование в рамках системы КМ-профиль исключает компонентные несоответствия.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб и повреждение кабелей при прокладке
• Интегрированные лепестки ускоряют монтаж и усиливают жёсткость стыка
• Оцинкование по методу Сендзимира обеспечивает долговечность даже в условиях повышенной влажности
• NATO-отверстия позволяют крепить элемент к стене, полу или потолку без доработки
• Серый цвет не выделяется в промышленной среде, легко сочетается с другими элементами

Ограничения применения

Не предназначено для открытых площадок, улиц, подземных коллекторов или агрессивных сред (например, химических цехов, морских портов). Температурный режим ограничен условиями U1/UHL1/UHL3 - не следует применять при температурах ниже -40 C или в условиях постоянного конденсата. Без крышки не обеспечивает полную защиту от пыли и влаги - требуется дополнительная герметизация в запылённых помещениях.

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный столб в цехе
• Подвод питания к нижнему уровню оборудования на производстве
• Формирование маршрута кабелей от щита управления до станка, расположенного ниже
• Обустройство кабельной трассы в серверной комнате с многоуровневой расстановкой оборудования

Практические советы

• Проверьте соответствие ширины (100 мм) и высоты (50 мм) лоткам перед заказом - несовпадение вызовет зазоры и потерю герметичности
• При использовании в пыльных помещениях всегда устанавливайте крышку - она снижает риск забивания трассы мусором
• Для усиления жёсткости длинных участков трассы используйте крепления через NATO-отверстия каждые 80–100 см
• Не применяйте этот угол в качестве опоры для тяжёлых кабелей - он рассчитан только на направление, а не на нагрузку
• Артикулы lo0106, vl90-50-100 и vl90*50*100 - все обозначают один и тот же продукт; выбирайте удобный вариант для вашей системы учёта
