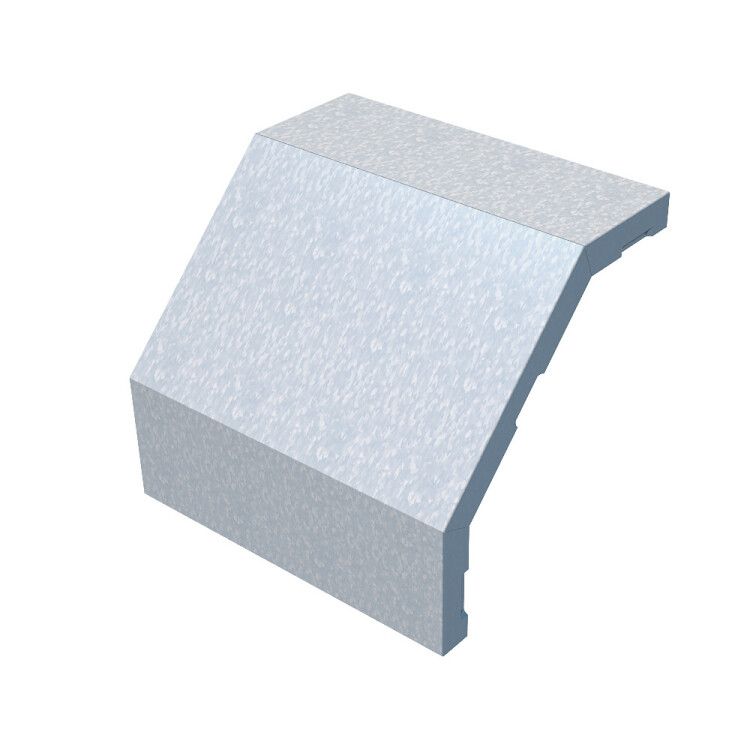

Крышка для угла вертикального внешн. 90град. осн.100 сталь 0.55мм KVL90-100 КМ LO0706 КМ-Профиль

Крышка внешнего вертикального угла 90 градусов 100 мм, сталь 0.55 мм, КМ-профиль - это завершающий элемент кабельного лотка, обеспечивающий защиту проводов в месте поворота трассы под прямым углом. Продукт совместим с системой КМ-профиль и предназначен для внутренней прокладки кабелей в промышленных, офисных и коммерческих зданиях.

Назначение и область применения

Крышка внешнего вертикального угла 90 градусов 100 мм, сталь 0.55 мм, КМ-профиль используется для закрытия внешнего угла кабельного лотка при изменении направления трассы с горизонтального на вертикальное. Защищает кабели от механических повреждений, пыли, влаги и случайного контакта. Подходит для установки в помещениях с контролируемой средой - административных зданиях, цехах, серверных, торговых комплексах.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 90 градусов
• Ширина профиля: 100 мм
• Материал: оцинкованная сталь толщиной 0,55 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие с высокой адгезией
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и в помещениях с умеренной агрессивностью
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелка - быстрое соединение без инструментов

Совместимость и монтаж

Крышка внешнего вертикального угла 90 градусов 100 мм, сталь 0.55 мм, КМ-профиль совместима исключительно с кабельными лотками серии КМ-профиль шириной 100 мм. Монтаж выполняется вручную: крышка просто надевается на угол лотка и фиксируется защелками по боковым кромкам. Для демонтажа достаточно потянуть за край - элемент легко снимается без инструментов. Не требует сверления, болтов или саморезов. Убедитесь, что лоток имеет правильную форму и чистую поверхность перед установкой - грязь или деформация могут помешать плотному защелкиванию.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и обеспечивает электроизоляционную безопасность. Огнестойкость подтверждается свойствами оцинкованной стали - при возгорании не выделяет токсичных газов и не способствует распространению пламени. Соответствует нормам пожарной безопасности для внутренних кабельных трасс в зданиях.

Преимущества

• Высокая долговечность благодаря оцинковке по методу Сендзимира - защита от коррозии в течение всего срока службы
• Быстрая сборка и обслуживание - защелкивающая система экономит время при монтаже и ремонте
• Готовое решение для сложных участков трассы - замена нескольких деталей одной крышкой
• Не требует дополнительных крепежей - снижает затраты на комплектующие
• Серый цвет не выделяется на фоне других элементов системы КМ-профиль

Ограничения применения

• Не применяется на открытых площадках, в условиях постоянного воздействия осадков или прямого солнца - риск коррозии увеличивается
• Не рекомендуется для агрессивных сред: химических цехов, кислотных выбросов, морских побережий
• Подходит только для лотков шириной 100 мм - несовместима с другими размерами
• Не является герметичным элементом - не обеспечивает IP-защиту, не подходит для влажных зон без дополнительной защиты

Примеры использования

• Переход кабельной трассы с потолочного лотка на вертикальную шахту в офисном здании
• Закрытие угла между горизонтальным и вертикальным лотком в серверной комнате
• Формирование безопасного поворота в распределительном щите на производстве
• Прокладка силовых кабелей в жилом доме через перекрытия с использованием системы КМ-профиль

Практические советы

• Перед установкой проверьте, чтобы лоток имел точную геометрию - даже небольшое искривление может препятствовать защелкиванию
• При работе в пыльных помещениях регулярно очищайте защелки - скопление пыли снижает надежность фиксации
• Если требуется частый доступ к кабелям - используйте эту крышку вместо глухих заглушек
• Не применяйте силовые инструменты при монтаже - можно повредить защелки
• Для длительной эксплуатации в условиях повышенной влажности рассмотрите дополнительную антикоррозийную обработку краев
