Угол внешний вертикальный 90 градусов 50х50 | VL90*50*50 КМ-профиль LO0136

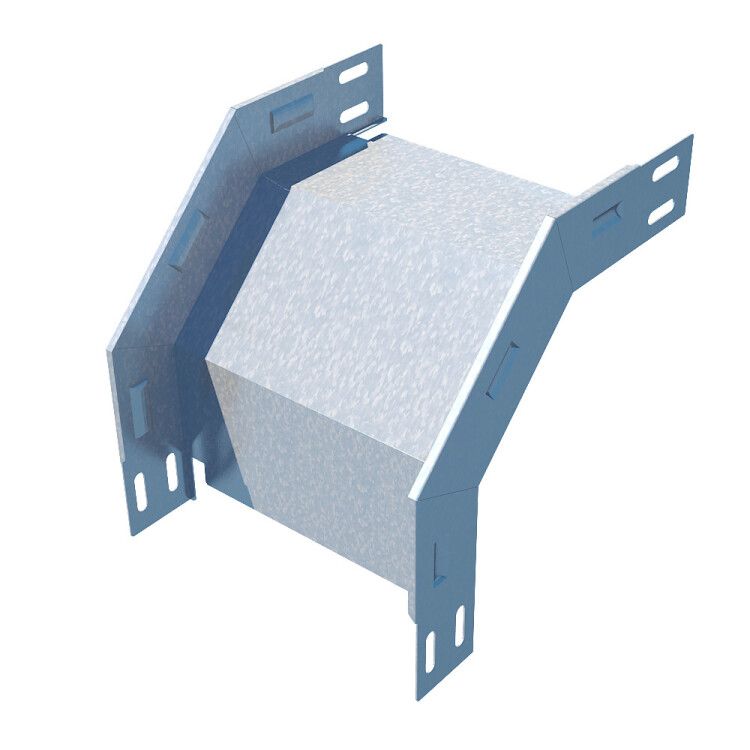

Угол внешний вертикальный 90 градусов 50х50 мм сталь 0.8мм КМ, КМ-профиль - это элемент кабельной трассы для изменения направления проводов и кабелей вниз под прямым углом. Прочная оцинкованная сталь и интегрированный соединитель позволяют использовать этот угол в составе металлических лотков серии КМ-профиль, обеспечивая надёжную и герметичную тракторию.

Назначение и область применения

Угол внешний вертикальный 90 градусов 50х50 мм сталь 0.8мм КМ, КМ-профиль предназначен для формирования вертикального поворота кабельной трассы. Он применяется там, где необходимо изменить направление движения кабелей с горизонтального на вертикальное - например, при переходе с уровня пола на уровень потолка или между этажами. Подходит для установки в помещениях с контролируемым микроклиматом: офисах, производственных цехах, серверных, распределительных щитовых.

Технические характеристики

• Тип: Угол вертикальный внешний
• Угол изгиба: 90 градусов
• Размеры: 50 × 50 мм (высота и ширина профиля)
• Толщина материала: 0,8 мм
• Материал: Сталь оцинкованная по методу Сендзимира
• Покрытие: Цинк равномерного типа, устойчивый к коррозии
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабеля без перегибов
• Цвет: Серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с нормальной влажностью и температурным режимом
• Огнестойкость: Да - соответствует требованиям к негорючим материалам
• Исполнение: Со встроенными соединительными лепестками
• Наличие NATO-отверстий: Да - для фиксации болтами M6/M8

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 50х50 мм сталь 0.8мм КМ, КМ-профиль совместим с металлическими лотками серии КМ-профиль шириной 50 мм и высотой борта 50 мм. Интегрированные соединительные лепестки позволяют легко зафиксировать угол без дополнительных деталей - достаточно согнуть их и заклепать или просверлить через NATO-отверстия. Монтаж выполняется на стену или опорную конструкцию с помощью болтов. Отступ от кромки до центра отверстия составляет 6–8 мм - проверьте шаг сверления перед установкой.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждает соответствие нормам безопасности для электроустановок. Оцинкование по методу Сендзимира гарантирует долговечность покрытия даже при минимальном контакте с влагой. Напряжение и ток через сам угол не протекают - он является исключительно механическим элементом кабельной системы.

Преимущества

• Плавный внутренний радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Интегрированные лепестки обеспечивают быстрый и прочный монтаж без дополнительных крепёжных элементов
• Оцинкование по методу Сендзимира даёт лучшую адгезию цинка и повышенную коррозионную стойкость по сравнению с обычным холодным цинкованием
• NATO-отверстия стандартизированы - подходят под распространённые болты M6/M8
• Серый цвет не требует окраски после монтажа - эстетично выглядит в открытых трассах

Ограничения применения

• Не предназначена для использования во влажных, сырых или агрессивных средах - например, в канализационных коллекторах, на улице или в химических цехах
• Не рекомендуется для нагрузок выше 15 кг на метр трассы - при большей массе кабелей требуется усиленная подвеска
• Не следует использовать в условиях постоянного воздействия воды или паровой среды - даже оцинкованная сталь со временем начнёт ржаветь
• Подходит только для систем с шириной лотка 50 мм - несовместим с другими размерами

Примеры использования

• Переход кабельной трассы от пола к потолку в серверной комнате
• Смена направления силового кабеля от распределительного щита на второй этаж
• Формирование вертикального участка в автоматизированных линиях производства
• Прокладка сигнальных кабелей в многоквартирном доме между этажами

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для медных многожильных или оптоволоконных
• Для максимальной защиты от пыли и механических ударов всегда используйте крышку того же производителя - она плотно защёлкивается на лепестках
• При сборке трассы из нескольких элементов соблюдайте одинаковый шаг крепления - это предотвратит деформацию всей системы
• Если планируете частые обслуживания - оставьте доступ к соединительным лепесткам, чтобы можно было разъединить участок без демонтажа всего участка трассы
• Артикулы vl90-50-50, lo0136, vl90*50*50 - все они относятся к одному изделию; выбирайте тот, который есть в наличии у вашего поставщика
