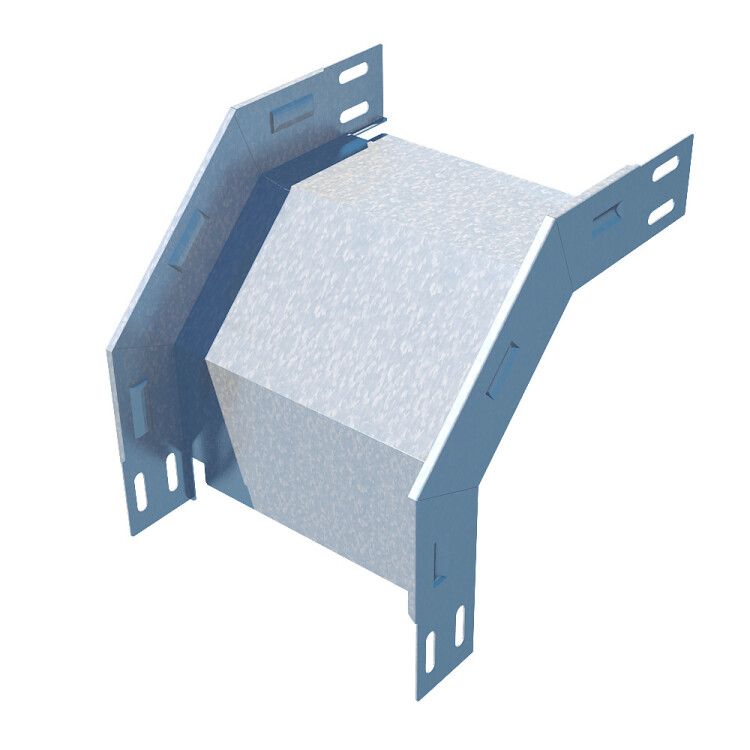

Угол внешний вертикальный 90 градусов 50х100 ПЛЮС - VLplus90*50*100 КМ-Профиль PL0514

Угол внешний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль предназначен для изменения направления кабельной трассы под прямым углом, обеспечивая безопасную и надёжную прокладку проводов и кабелей. Этот элемент серии КМ-профиль совместим с металлическими лотками той же серии и оснащён интегрированным соединителем для быстрого монтажа.

Назначение и область применения

Угол внешний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль применяется для перехода кабельной трассы с горизонтального участка на вертикальный - например, при выводе кабелей с потолка или этажа на уровень пола. Он используется в системах кабельного управления внутри зданий: офисах, производственных цехах, распределительных щитах, серверных помещениях. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей. Применяется там, где требуется сохранить целостность трассы и исключить перегибы, способные повредить изоляцию.

Технические характеристики

• Угол поворота: 90° - точный прямой поворот без радиусных изгибов
• Габариты: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм - соответствует стандартным лоткам серии КМ-профиль
• Материал: оцинкованная сталь толщиной 0.8 мм - прочная, устойчивая к деформациям
• Покрытие: оцинкование по методу Сендзимира - равномерный, плотный слой цинка, защищающий от коррозии
• Конструкция: жёсткий изгиб - не требует сборки, готов к установке
• Исполнение: с интегрированным соединителем - позволяет фиксировать элемент без дополнительных крепёжных деталей
• Климатическое исполнение: У1 / УХЛ1 - допустимо применение в закрытых помещениях с нормальным и умеренно холодным климатом
• Цвет: серый - соответствует цветовой гамме лотков серии
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Монтажные отверстия: NATO - стандартизованные отверстия для крепления болтами M6/M8

Совместимость и монтаж

Угол внешний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль полностью совместим с металлическими лотками серии КМ-профиль шириной 100 мм и высотой борта 50 мм. Соединение осуществляется через интегрированные лепестки - они заходят в пазы лотка и фиксируются самонарезными винтами или болтами через NATO-отверстия. Монтаж выполняется в следующем порядке:

• Подготовьте конец горизонтального лотка - снимите крышку, если она есть
• Заведите край лотка в угол до упора - лепестки должны войти в пазы
• Зафиксируйте соединение болтами M6/M8 через отверстия NATO
• Установите крышку на угол для защиты от пыли и механических воздействий

Не рекомендуется использовать с лотками других серий - возможны зазоры, снижающие герметичность и жёсткость системы.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается свойствами оцинкованной стали - материал не выделяет токсичных веществ при нагреве и не поддерживает горение. Наличие NATO-отверстий гарантирует соответствие международным стандартам крепления. Сертифицирован для использования в электроустановках согласно ПУЭ.

Преимущества

• Жёсткая конструкция без сварки - не требует специальных инструментов
• Интегрированный соединитель - экономит время монтажа и исключает потерю крепёжных элементов
• Оцинкование по Сендзимиру - долговечная защита даже при частой влажной уборке
• Совместимость с крышки серии PLUS - обеспечивает полную герметичность трассы
• Стандартные NATO-отверстия - универсальное крепление на любые типы стоек и стен

Ограничения применения

Угол внешний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль не предназначен для:

• Наружной установки - не рассчитан на постоянное воздействие осадков и ультрафиолета
• Агрессивных сред - химически активные пары, кислоты, щёлочи могут повредить цинковое покрытие
• Частых температурных колебаний выше +40C или ниже –40C - риск хрупкости стали
• Прокладки кабелей с большим внешним диаметром - максимальный проход ограничен внутренним радиусом 100 мм

Примеры использования

• Переход кабелей от потолочного лотка к полу в серверной комнате
• Вывод силового кабеля от распределительного щита на уровень пола в производственном цеху
• Обустройство вертикальной трассы в многоэтажном офисном здании с использованием лотков КМ-профиль
• Формирование маршрутов для контрольных сигналов в автоматизированных системах

Практические советы

• Проверяйте внутренний радиус 100 мм перед выбором кабелей - минимальный радиус изгиба кабеля должен быть меньше этого значения
• Используйте крышку для угла серии PLUS - она предотвращает попадание пыли, опилок и мусора в трассу
• При монтаже на металлоконструкции используйте антивибрационные прокладки под болты - продлевают срок службы крепления
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь 0.8 мм
• Для длительной эксплуатации в условиях повышенной влажности дополнительно обработайте стыки герметиком на основе силикона
