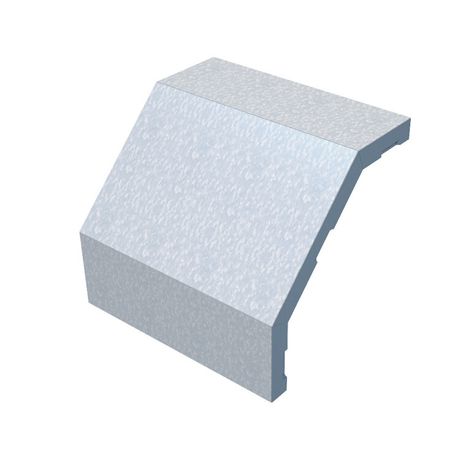

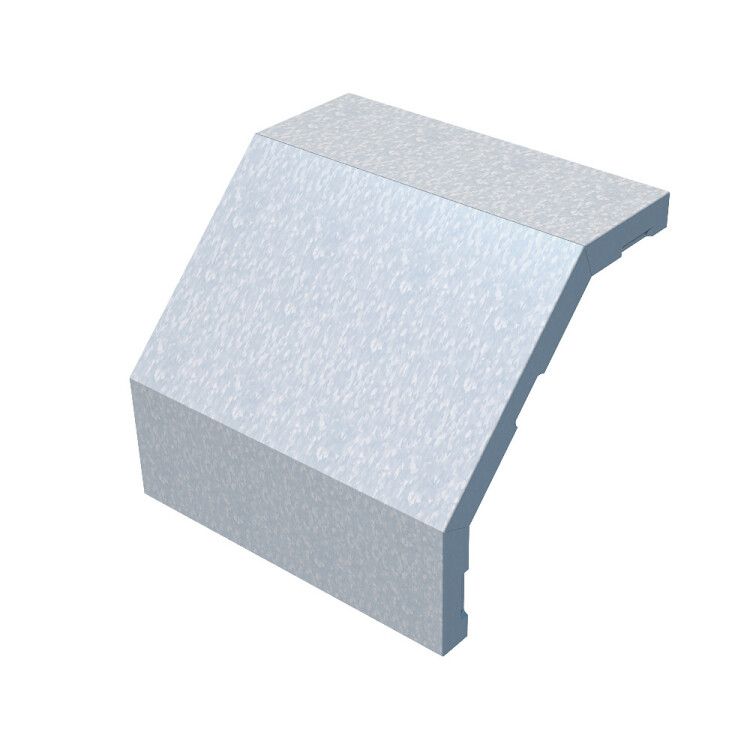

Крышка для угла вертикального внешн. 90град. осн.100 (80/100) сталь 1мм KVL90-100(80/100) HD КМ LO3914 КМ-Профиль

Крышка внешнего вертикального угла 90 градусов 100 мм (80/100) горячеоцинкованная сталь 1 мм от КМ-Профиля предназначена для защиты кабельных лотков на внешних углах, обеспечивая безопасную и аккуратную прокладку проводов в промышленных условиях. Артикул kvl90*100(80/100) hd совместим с лотками той же серии и легко монтируется без дополнительных инструментов.

Назначение и область применения

Эта крышка используется для закрывания внешних вертикальных углов кабельных лотков под углом 90°. Она защищает кабели от механических повреждений, пыли и воздействия окружающей среды. Подходит для установки в производственных помещениях, на объектах энергетики, транспорте и других местах, где требуется надежная организация трассы кабелей.

Технические характеристики

• Угол поворота: 90° - идеально подходит для изменения направления лотка в вертикальной плоскости
• Размеры: 100 мм (высота) / 80 мм (ширина) - соответствует стандартным лоткам 80×100 мм
• Материал: сталь 1 мм - прочная основа, выдерживающая нагрузки при монтаже и эксплуатации
• Покрытие: горячее цинкование - антикоррозийная защита, увеличивает срок службы в агрессивных средах
• Цвет: серый - единый визуальный стиль с другими элементами системы КМ-Профиля
• Тип крепления: защелка - быстрая фиксация без болтов и инструментов
• Климатическое исполнение: О1/О4 - допустимо использование в помещениях с нормальной влажностью и температурой от –25C до +40C

Совместимость и монтаж

Крышка совместима с кабельными лотками КМ-Профиля серии 80×100 мм. Устанавливается путём плотного вставления в угол лотка до щелчка защёлки. Для правильной сборки важно, чтобы боковые стенки лотка имели точно такие же размеры и профиль. Не рекомендуется использовать с лотками других производителей без проверки точного совпадения габаритов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61537 для систем кабельных лотков. Горячее цинкование обеспечивает электроизоляцию поверхности и снижает риск возникновения коррозии, что влияет на долговечность всей трассы. Применение в соответствии с климатическим исполнением О1/О4 гарантирует безопасную работу в типовых промышленных условиях.

Преимущества

• Быстрый монтаж благодаря защёлочному соединению - экономия времени при сборке
• Высокая механическая прочность стали 1 мм - устойчивость к деформации при ударах и давлении
• Долговечность за счёт горячего цинкования - защита от ржавчины даже при повышенной влажности
• Единая система с другими комплектующими КМ-Профиля - возможность расширения трассы без замены элементов

Ограничения применения

• Не предназначен для наружной установки под открытым небом - несмотря на цинкование, длительное воздействие осадков и УФ-лучей снижает срок службы
• Не подходит для лотков с другим шагом или формой кромки - требует точного совпадения габаритов 80×100 мм
• Запрещено применять в средах с постоянным контактом с химически активными жидкостями - цинк может подвергнуться коррозии

Примеры использования

• Закрытие внешнего угла между горизонтальным и вертикальным участком кабельного лотка на заводе
• Обустройство перехода трассы в шахте или технологическом помещении с высокой запылённостью
• Прокладка силовых кабелей в распределительном пункте с ограниченным пространством

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - они должны точно соответствовать 80×100 мм
• Не используйте усилие больше необходимого при защёлкивании - это может повредить кромку или изгиб
• При необходимости замены - крышку можно демонтировать, просто потянуть её вверх с лёгким поворотом
• Для длинных трасс рекомендуется использовать одинаковый тип крышек во всех углах - это упрощает обслуживание и визуальный контроль
