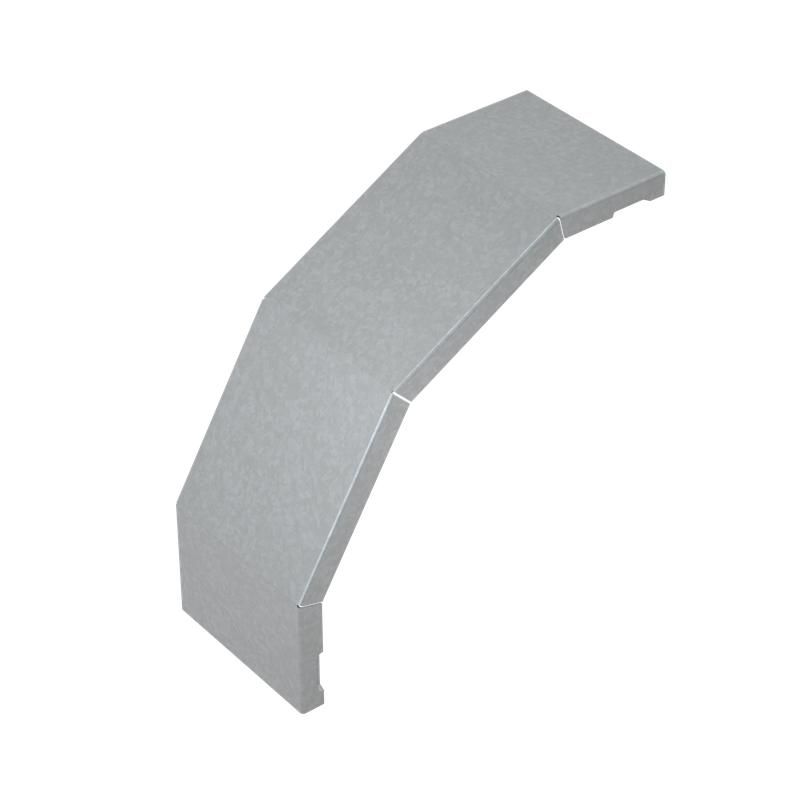

Крышка для угла вертикального внешн. 90град. осн.300 сталь 1мм "ПЛЮС" KVLplus90-300 КМ PL0915 КМ-Профиль

Крышка внешнего вертикального угла 90 градусов 300 мм сталь 1 мм от КМ-Профиля предназначена для защиты кабельных трасс в системах с лотками серии PLUS. Она обеспечивает безопасный переход кабелей под прямым углом, сохраняя целостность изоляции и исключая доступ посторонних предметов. Артикулы pl0915, kvlplus90-300 и kvlplus90*300 соответствуют одному продукту.

Назначение и область применения

Эта крышка используется совместно с угловыми элементами серии PLUS шириной 300 мм для закрытия внешнего вертикального угла 90° в кабельных лотках. Применяется там, где требуется изменить направление трассы с горизонтального на вертикальное — например, при спуске кабелей с этажа на этаж, через перекрытия или вблизи оборудования.

Подходит для установки в помещениях: производственных цехах, офисах, серверных, трансформаторных подстанциях, торговых комплексах. Защищает кабели от механических воздействий, пыли, случайного контакта и попадания мусора.

Технические характеристики

• Угол поворота: 90° — позволяет выполнять точный вертикальный поворот кабельной трассы
• Длина: 300 мм — соответствует ширине лотков серии PLUS
• Материал: оцинкованная сталь толщиной 1 мм — прочная, устойчивая к деформациям
• Покрытие: горячее цинкование по методу Сендзимира — равномерный, долговечный антикоррозийный слой
• Цвет: серый — стандартизированный цвет для промышленных решений
• Огнестойкость: да — материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 — допущено к использованию во внутренних помещениях с нормальным и умеренно холодным климатом

Совместимость и монтаж

Крышка совместима **только** с угловыми элементами серии PLUS шириной 300 мм. Не подходит для других типов лотков или производителей.

Фиксация осуществляется за счет защелкивающегося механизма: элемент просто прижимают до характерного щелчка. Для демонтажа достаточно потянуть за край — никаких инструментов, болтов или сверления не требуется.

При сборке трассы важно соблюдать параллельность и плотность соединений между лотком, углом и крышкой — это гарантирует герметичность и надежность крепления.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Материал не выделяет токсичных веществ при нагреве, что подтверждает огнестойкость. Цинковое покрытие снижает риск возникновения электрохимической коррозии в условиях повышенной влажности.

Преимущества

• Быстрый монтаж и демонтаж — экономит время при обслуживании и модификации трасс
• Высокая жесткость благодаря толщине 1 мм — не прогибается под весом кабелей
• Горячее цинкование — срок службы выше, чем у оксидированной или порошковой краской
• Закрытая форма — минимизирует риск травмирования персонала и повреждения кабелей
• Совместимость с системой PLUS — обеспечивает единый стиль и надежность всей трассы

Ограничения применения

Не применяется на открытых площадках, в условиях постоянного воздействия осадков, высокой влажности или химически активных сред (например, в химцехах, бассейнах, канализационных коллекторах).

Не рекомендуется использовать при температуре ниже -40°C — возможна потеря эластичности защелки.

Не предназначен для нагрузок, превышающих массу кабелей в стандартном лотке. Недопустимо применять как несущую деталь или опору.

Примеры использования

• Переход кабелей от потолочного лотка к полу в серверной комнате
• Спуск силовых кабелей от распределительного шкафа к оборудованию на нижнем уровне
• Обход инженерных коммуникаций в административных зданиях
• Монтаж в медицинских учреждениях — где важна чистота и безопасность трасс

Практические советы

• Перед монтажом проверьте, чтобы угол серии PLUS имел точно такую же ширину — 300 мм. Отклонение даже на 2–3 мм нарушит защелкивание.
• При длинных трассах с несколькими углами — используйте одинаковые артикулы (pl0915, kvlplus90-300) для унификации запаса и замены.
• При частом обслуживании — учитывайте возможность быстрой смены крышки; она не требует отключения питания, но лучше работать при отключенном питании.
• Не используйте смазку или клей для усиления фиксации — это нарушит принцип защелки и затруднит сервис.
• При хранении — берегите от механических ударов: хотя сталь прочная, защелки чувствительны к деформации.
