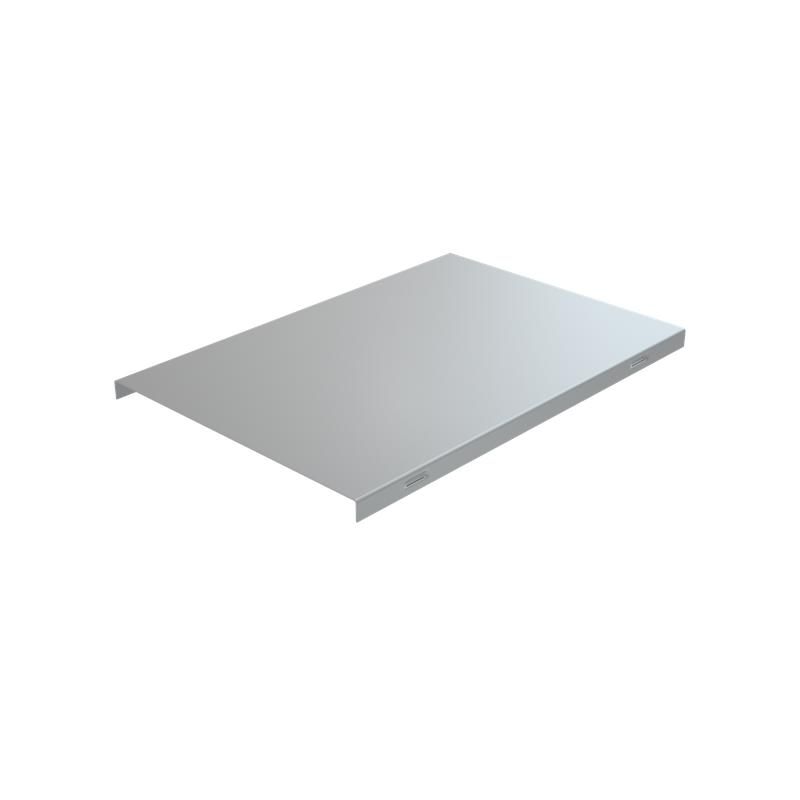

Крышка для угла вертикального внешн. с разворотом трассы на 90град. осн.300 сталь 0.8мм KVLPD90-300 КМ LO7753 КМ-Профиль KVLPD90*50*300

Крышка угла вертикального внешнего 300 мм с разворотом трассы на 90 градусов от бренда КМ-Профильт - это защитный элемент для кабельной трассы, предназначенный для перекрытия внешнего вертикального угла с изменением направления на 90°. Артикулы lo7753, kvlpd90-300 и kvlpd90*50*300 обеспечивают совместимость с лотками базовой серии, обеспечивая целостность и безопасность кабельных систем в промышленных и коммерческих зданиях.

Назначение и область применения

Крышка угла вертикального внешнего 300 мм с разворотом трассы на 90 градусов используется для закрытия внешнего угла кабельного лотка, где трасса меняет направление с вертикального на горизонтальное или наоборот. Она защищает кабели от механических повреждений, пыли, влаги и случайного контакта. Применяется в помещениях с сухим или слабоагрессивным климатом - например, в офисах, производственных цехах, торговых центрах, транспортных терминалах. Подходит для систем, собранных из лотков базовой серии.

Технические характеристики

• Угол поворота: 90° - позволяет плавно менять направление трассы без дополнительных соединителей
• Тип изделия: крышка угла вертикального внешнего - предназначена исключительно для наружных углов
• Материал: сталь оцинкованная - прочная, жесткая основа с антикоррозийной защитой
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, долговечный слой цинка, устойчивый к царапинам и механическому воздействию
• Толщина материала: 0,8 мм - оптимальная для сохранения формы и легкости монтажа
• Цвет: серый - стандартизированный цвет, не требует окраски после установки
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущена к использованию в помещениях с температурой от −40C до +40C и относительной влажностью до 80%
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов
• Совместимость с кабельным лотком: да - точно подходит к лоткам шириной 300 мм из базовой серии

Совместимость и монтаж

Крышка угла вертикального внешнего 300 мм с разворотом трассы на 90 градусов совместима только с лотками базовой серии того же производителя и ширины 300 мм. Монтаж выполняется путём плотного защелкивания по кромкам лотка - достаточно прижать крышку рукой до характерного щелчка. Для демонтажа - потяните край крышки вниз и отведите её от лотка. Нет необходимости использовать болты, саморезы или сварку. Перед установкой проверьте, что внутренние кромки лотка не имеют деформаций - они должны быть ровными для надёжного зацепления.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждается свойствами оцинкованной стали - материал не выделяет токсичных веществ при нагреве и не распространяет пламя. Соответствует нормам пожарной безопасности для электроустановок в зданиях различного назначения.

Преимущества

• Быстрая установка и снятие благодаря системе защелки - экономит время при обслуживании
• Высокая механическая прочность - выдерживает удары и давление при эксплуатации
• Долговечная оцинковка по методу Сендзимира - срок службы более 20 лет в условиях сухих помещений
• Не требует дополнительной обработки - готов к применению сразу после доставки
• Поддерживает модульную сборку - легко интегрируется в любую конфигурацию кабельной трассы

Ограничения применения

• Не предназначен для наружной установки - не рассчитана на постоянное воздействие осадков, прямых солнечных лучей или перепадов температур выше +-40C
• Не совместима с лотками других серий или производителей - даже при одинаковой ширине 300 мм возможны расхождения в форме крепёжных кромок
• Не рекомендуется для агрессивных сред - химически активные пары, солевые растворы, кислоты могут повредить оцинковку
• Запрещается использование в помещениях с высокой влажностью (>80%) или конденсацией воды - риск коррозии увеличивается

Примеры использования

• Переход с вертикального стояка кабельного лотка на горизонтальный участок в серверной комнате
• Обход колонны или трубопровода в административном здании
• Формирование угла в кабельной трассе на этаже производственного цеха
• Сборка многоуровневой трассы в торговом комплексе с несколькими ответвлениями

Практические советы

• Перед монтажом убедитесь, что лоток установлен ровно - искривление может помешать защелкиванию
• При частом обслуживании кабелей выбирайте этот тип крышки вместо глухих заглушек - она удобнее для доступа
• Не используйте силовые инструменты для установки - приложите усилие рукой, иначе можно повредить защелки
• При комплектации всей трассы заказывайте все элементы одной партией - цвет и толщина оцинковки могут немного отличаться между партиями
• Для условий повышенной влажности рассмотрите альтернативу из нержавеющей стали - эта модель не подходит для таких задач
