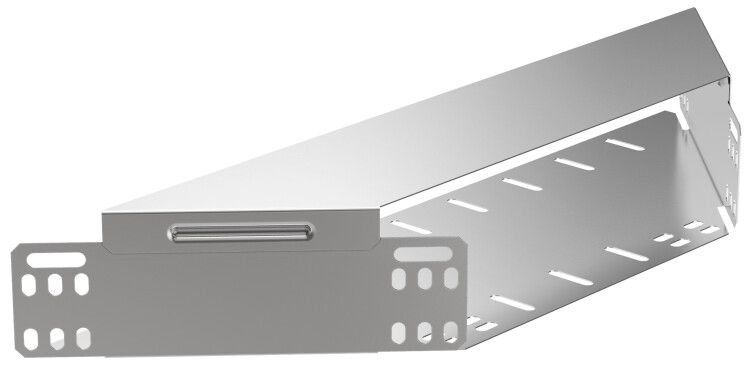

Отвод Т-образный горизонтальный 50х100 IEK - CLM50D-OTG-050-100

Отвод Т-образный горизонтальный 50х100мм от IEK (ИЭК), артикул clm50d-otg-050-100, предназначен для изменения направления кабельной трассы в горизонтальной плоскости с организацией ответвления. Продукт из серии ESCA подходит для прокладки силовых и слаботочных сетей в промышленных и коммерческих объектах.

Назначение и область применения

Отвод Т-образный горизонтальный 50х100мм используется для создания Т-образного или X-образного ответвления в кабельном канале без нарушения целостности трассы. Подходит для монтажа в шкафах, коробах, каналах и других закрытых системах прокладки кабеля. Часто применяется на производствах, в офисах, складах и на транспорте там, где требуется распределить кабели в двух направлениях из одной точки.

Технические характеристики

• Габариты: высота 50 мм, ширина 100 мм - позволяет размещать кабели сечением до 16 мм2 в каждом ответвлении
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира - обеспечивает устойчивость к коррозии
• Толщина защитного слоя цинка: не менее 10 мкм - соответствует требованиям долговременной эксплуатации
• Цвет: серый - совместим с большинством стандартных кабельных систем
• Срок службы: 20 лет - при соблюдении условий эксплуатации в помещениях с нормальной влажностью
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фиксирующих элементов

Совместимость и монтаж

Отвод Т-образный горизонтальный 50х100мм совместим с кабельными каналами и коробами того же размера и серии ESCA от IEK. Монтаж осуществляется путём вставки в уже смонтированную трассу - соединитель внутри корпуса автоматически фиксирует деталь. Крышка, входящая в комплект, крепится на защёлках и легко открывается для доступа к кабелям. Для герметичности рекомендуется использовать уплотнители при установке в условиях повышенной запылённости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и EN 61439 для кабельных систем. Оцинкованная сталь не выделяет токсичных веществ, безопасна при работе рядом с людьми. Нагрузка на изделие допускается только механическая - не предназначено для восприятия веса кабелей свыше 10 кг/м.

Преимущества

• Интегрированный соединитель снижает время монтажа - не требует болтов или хомутов
• Увеличенный срок службы благодаря качественному цинкованию - меньше замен и обслуживания
• Легкий доступ к кабелям через съёмную крышку - удобство при диагностике и модификации сети
• Совместимость с другими элементами серии ESCA - единая система сборки без адаптеров

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP выше IP40
• Не рассчитан на использование в агрессивных средах (кислоты, щёлочи, солевые растворы)
• Запрещена перегрузка по массе кабелей - максимальная нагрузка 10 кг/м на каждую ветвь
• Не подходит для прокладки в зонах с постоянным воздействием вибраций выше 10 Гц - возможна потеря герметичности

Примеры использования

• Распределение питания от основного кабельного канала к трём станкам в цеху
• Ответвление сигнальных проводов от контроллера к датчикам на конвейере
• Обход препятствий в шкафу управления - переход между уровнями кабельных лотков
• Подключение освещения и вентиляции в одном узле административного здания

Практические советы

• Перед монтажом проверьте внутренний проход - он должен свободно вместить все кабели с запасом 20%
• При использовании в пыльных помещениях устанавливайте уплотнительные кольца на крышке
• Не используйте отвод как опору - кабели должны быть зафиксированы отдельными хомутами
• При необходимости удлинения трассы - сочетайте с прямыми участками серии ESCA, чтобы сохранить единый уровень жесткости
• Артикул clm50d-otg-050-100 - единственный в линейке IEK с такими габаритами; аналоги других брендов могут отличаться по форме крепления
