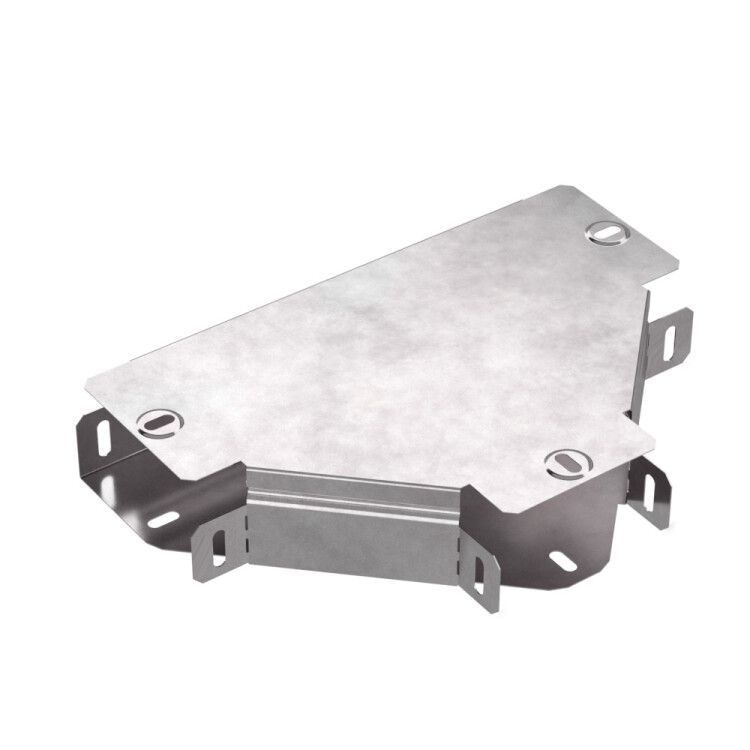

Ответвитель для лотка Т-образ. 100х50 Стандарт с крышкой Промрукав PR16.0432 Строитель

Т-образный ответвитель с крышкой 100х50 Стандарт Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для горизонтального разветвления проводов и кабелей в перфорированных или глухих лотках. Бренд Промрукав обеспечивает совместимость с другими элементами системы, а артикул pr16.0432 позволяет точно идентифицировать продукт при закупке.

Назначение и область применения

Т-образный ответвитель с крышкой 100х50 Стандарт Промрукав используется для создания ответвлений в горизонтальной плоскости кабельных трасс. Подходит для установки в перфорированных и глухих металлических лотках. Применяется в промышленных объектах: на заводах, в цехах, на транспорте, в энергетике - там, где требуется надёжная и долговечная кабельная система.

Технические характеристики

• Форма: Т-образный тройник горизонтальный
• Габариты: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при повышенной влажности
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу в помещениях и под навесом при температурах от -80 C до +150 C
• Конструкция: без соединительного разъёма - требует механического крепления к лоткам
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• В комплекте: крышка для защиты внутреннего пространства

Совместимость и монтаж

Т-образный ответвитель с крышкой 100х50 Стандарт Промрукав совместим с лотками того же размера (100×50 мм) от бренда Промрукав. Монтаж выполняется путём фиксации к основному лотку болтами или заклёпками через предварительно подготовленные отверстия. Крышка устанавливается после прокладки кабелей и фиксируется на защёлках или винтах. Учитывайте, что отсутствие соединительного разъёма требует точного выравнивания при сборке - зазор между деталями не должен превышать 2 мм.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях повышенной влажности и широкого температурного диапазона. Цинкование по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, обеспечивающим равномерное и прочное покрытие.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от коррозии - срок службы более 20 лет в средних промышленных условиях
• Огнестойкость снижает риск распространения возгорания вдоль кабельной трассы
• Крышка в комплекте исключает попадание пыли, влаги и сторонних предметов внутрь
• Поддерживается рекомендованный проектный ассортимент - легко интегрируется в типовые решения

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс
• Не рассчитан на частые демонтажи: многократное открывание крышки может повредить защёлки
• Не использовать в агрессивных химических средах (например, в кислотных производствах) - цинк не устойчив к сильным щелочам и кислотам
• Требуется соблюдение минимального радиуса изгиба 75 мм - нельзя прокладывать жёсткие кабели с меньшим радиусом

Примеры использования

• Разветвление силовой трассы на участке конвейера, где необходимо подвести питание к нескольким станкам
• Обход препятствий в технологическом коридоре - переход от одного лотка к другому под углом 90 градусов
• Подключение датчиков и освещения в цехе с глухим лотком
• Система управления в холодильных камерах - благодаря термостойкости работает при низких температурах

Практические советы

• Перед монтажом проверьте соответствие размеров: внешние габариты лотка должны точно совпадать с 100×50 мм
• При использовании в местах с высокой запылённостью - регулярно проверяйте герметичность крышки
• Для удобства прокладки кабелей используйте смазку на основе силикона - она снижает трение при затяжке
• Если нужна быстрая замена - выбирайте модели с разъёмами; этот вариант (без разъёма) лучше для постоянных систем
• При работе в условиях экстремально низких температур (-60 C и ниже) убедитесь, что кабели также рассчитаны на такие условия - металл остаётся прочным, но изоляция может стать хрупкой
