Угол горизонтальный 90 градусов с крышкой Стандарт 100х50 | PR16.0411 Промрукав Строитель

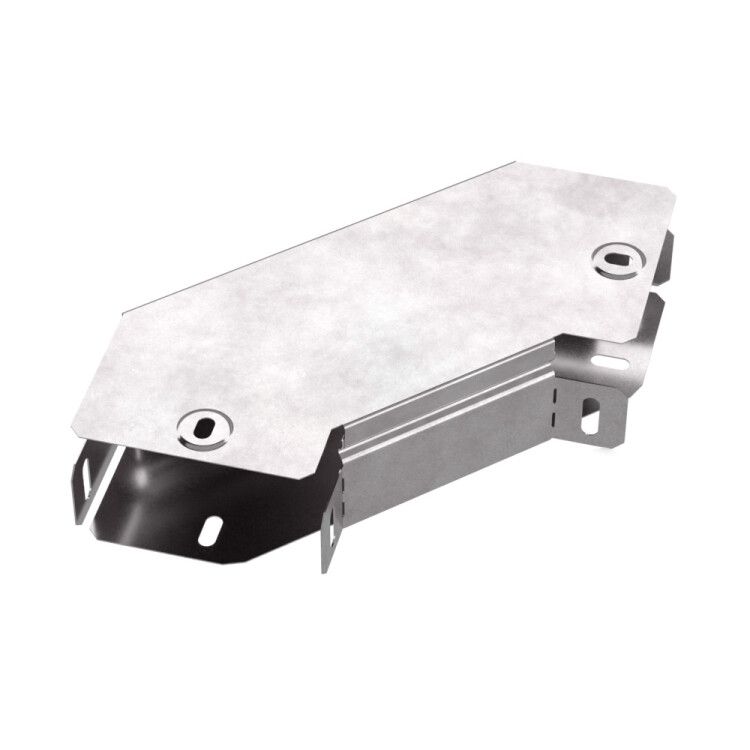

Угол горизонтальный 90 градусов с крышкой 100х50 Стандарт, Промрукав - это элемент кабельной трассы из оцинкованной стали, предназначенный для изменения направления проводки на 90° в горизонтальной плоскости. Бренд Промрукав предлагает этот угол (артикул pr16.0411) для надежного и долговечного монтажа в промышленных условиях.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой 100х50 Стандарт, Промрукав используется для поворота кабельных трасс в горизонтальной плоскости. Подходит для установки с перфорированными и глухими лотками, когда требуется сохранить доступ к кабелям через съёмную крышку. Применяется в системах кабельного управления на заводах, в цехах, на транспорте, в энергообъектах и других местах с высокой механической нагрузкой или риском воздействия внешней среды.

Технические характеристики

• Форма: горизонтальный поворот на 90°
• Размеры: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 75 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм - достаточна для жёсткости и устойчивости к деформациям
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Огнестойкость: да - выдерживает повышенные температуры без потери целостности
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам
• Наличие крышки: да - съёмная, позволяет легко обслуживать кабели

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой 100х50 Стандарт, Промрукав совместим с лотками того же размера (100×50 мм) от производителя Промрукав и аналогичными моделями других брендов, соответствующими этим габаритам. Монтаж осуществляется с помощью болтов, заклепок или сварки - в зависимости от типа основного лотка. Отсутствие встроенного соединительного разъема требует точного подбора фиксирующих элементов. Для герметизации стыков рекомендуется использовать термостойкий герметик, особенно при работе в условиях повышенной влажности.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и работает в широком температурном диапазоне (-80…+150 C). Цинкование по методу Сендзимира гарантирует антикоррозийную защиту даже при длительной эксплуатации. Наличие крышки снижает риск случайного контакта с кабелями и защищает от попадания сторонних предметов. Соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Высокая прочность благодаря оцинкованной стали и оптимальной толщине стенки 0,7 мм
• Защита от коррозии благодаря методу Сендзимира - покрытие нанесено до формования, поэтому не повреждается при гибе
• Съёмная крышка упрощает осмотр, замену и добавление кабелей без демонтажа всего участка трассы
• Подходит для экстремальных условий: низких и высоких температур, влажности, пыли
• Серый цвет не требует окраски после монтажа - готов к использованию сразу

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального направления
• Не имеет встроенных креплений; необходимо дополнительно фиксировать к лоткам
• Не рассчитан на частые перемещения или динамические нагрузки - применяется в стационарных системах
• Запрещена эксплуатация при температурах ниже -80 C и выше +150 C - выход за пределы УХЛ2 может вызвать хрупкость или потерю защиты
• Не следует применять в зонах с постоянным воздействием открытого огня или расплавленных металлов

Примеры использования

• Переход кабельной трассы от стены к полу в цеху с перфорированным лотком
• Обход препятствий (колонн, трубопроводов) в автоматизированной линии сборки
• Монтаж в подвесных технологических коридорах с необходимостью периодического доступа к кабелям
• Системы питания оборудования на тепловых электростанциях, где важны огнестойкость и долговечность

Практические советы

• При заказе проверьте внутренний радиус 75 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей
• Для удобства обслуживания устанавливайте углы так, чтобы крышка была доступна снизу или сбоку
• Используйте одинаковые материалы (например, оцинкованные болты) для крепления, чтобы избежать электрохимической коррозии
• Если трасса проходит в сыром месте, промажьте стыки между углом и лотком термостойким герметиком
• Этот угол (arтикул pr16.0411) от Промрукав хорошо сочетается с другими элементами серии “Стандарт” - соблюдайте единый типоразмер для всей системы
