Угол горизонтальный 90 градусов Стандарт HDZ 100х50 | PR16.1638 Промрукав Строитель

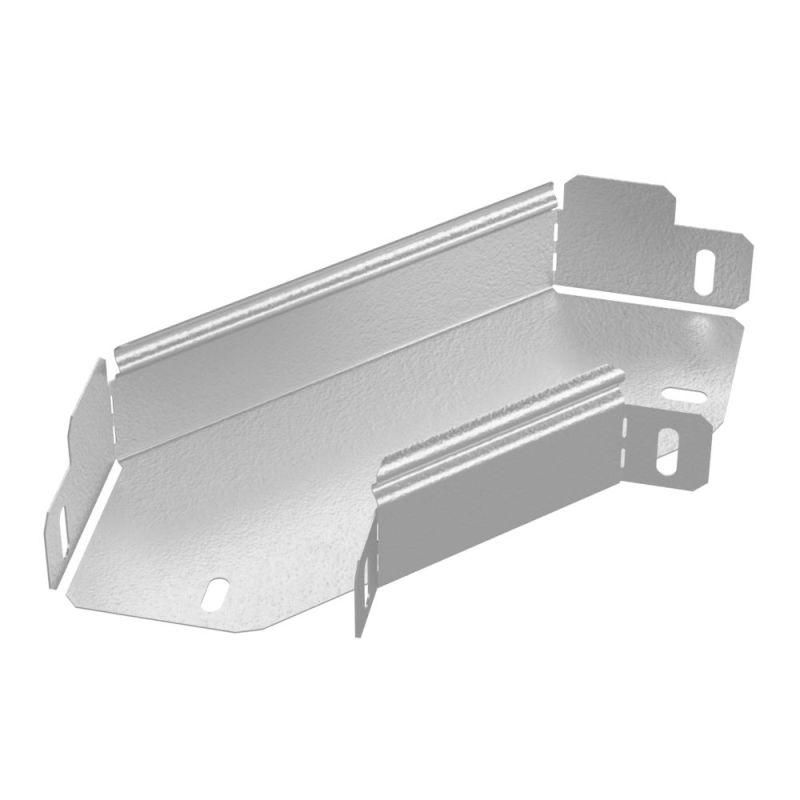

Угол горизонтальный 90 градусов для кабельного лотка 100х50 оцинкованный сталь серый HDZ Промрукав - это элемент системы кабельной трассы, предназначенный для изменения направления кабелей на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с защитным слоем горячего цинка, что обеспечивает долговечность даже в агрессивных условиях. Артикул pr16.1638 соответствует серии HDZ от бренда Промрукав и совместим с лотками типа «Стандарт».

Назначение и область применения

Угол горизонтальный 90 градусов для кабельного лотка 100х50 оцинкованный сталь серый HDZ Промрукав используется для формирования поворотов кабельных трасс в горизонтальной плоскости. Подходит для установки как внутри зданий, так и на улице. Применяется с перфорированными и глухими лотками серии «Стандарт». Не требует дополнительных креплений - фиксируется непосредственно к основному лотку.

Технические характеристики

• Направление изгиба: горизонтальное
• Угол изгиба: 90°
• Размеры прохода: 100×50 мм
• Внутренний радиус изгиба: 75 мм
• Толщина стенки: 0,7 мм
• Материал: оцинкованная сталь
• Покрытие: горячий цинк (соответствует ГОСТ 9.307)
• Цвет: серый
• Огнестойкость: да
• Исполнение: без соединительного разъема
• Поддержка длинных участков: да (возможно использование в системах с большими расстояниями между опорами)

Совместимость и монтаж

Угол горизонтальный 90 градусов для кабельного лотка 100х50 оцинкованный сталь серый HDZ Промрукав совместим исключительно с лотками серии «Стандарт» от Промрукав. Монтируется путём выравнивания кромок с торцом лотка и фиксации саморезами или заклёпками через предварительно просверленные отверстия. Крышка к лотку не входит - её необходимо приобрести отдельно. Учитывайте внутренний радиус 75 мм - он влияет на минимальный допустимый радиус прокладки кабелей с жёсткой оболочкой.

Безопасность и стандарты

Покрытие горячий цинк соответствует требованиям ГОСТ 9.307, обеспечивая антикоррозийную защиту. Изделие имеет заявленную огнестойкость - не распространяет горение и сохраняет целостность при воздействии открытого пламени в течение времени, необходимого для безопасной эвакуации. Соответствует нормам безопасности для промышленных объектов.

Преимущества

• Защита от коррозии за счёт толстого слоя горячего цинка - срок службы до 25 лет в атмосферных условиях
• Высокая механическая прочность благодаря толщине стенки 0,7 мм
• Совместимость с широким спектром лотков серии «Стандарт»
• Устойчивость к перепадам температур и влаге - подходит для наружной установки
• Не требует специальных инструментов для монтажа - работает с обычными крепёжными средствами

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные
• Не содержит встроенного соединительного разъема - требуется самостоятельная фиксация
• Не совместим с лотками других серий (например, «Эконом» или «Профи»)
• Внутренний радиус 75 мм может ограничивать прокладку кабелей с малым радиусом изгиба (например, некоторых гибких многожильных проводов)
• Крышка продается отдельно - при необходимости защиты от внешних воздействий её нужно заказывать дополнительно

Примеры использования

• Переход кабельной трассы вдоль стены в горизонтальной плоскости на промышленном оборудовании
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых помещениях
• Формирование маршрута кабеля от шкафа управления к конвейерной линии
• Прокладка силовых и сигнальных кабелей на открытых площадках - например, на заводах, в логистических терминалах

Практические советы

• При выборе угла проверьте соответствие размеров: высота 50 мм и ширина 100 мм должны точно совпадать с вашим лотком
• Для наружной установки используйте только с герметичными крышками - угол сам по себе не защищает от попадания воды
• При прокладке кабелей с большим количеством жил убедитесь, что их минимальный радиус изгиба не меньше 75 мм
• Закрепляйте угол минимум в двух точках - по углам входа/выхода - чтобы избежать прогиба при нагрузке
• Если система будет работать в среде с повышенной влажностью или химическими парами, регулярно осматривайте места стыков на предмет коррозии - хотя покрытие HDZ надёжно, механические повреждения могут ослабить защиту
