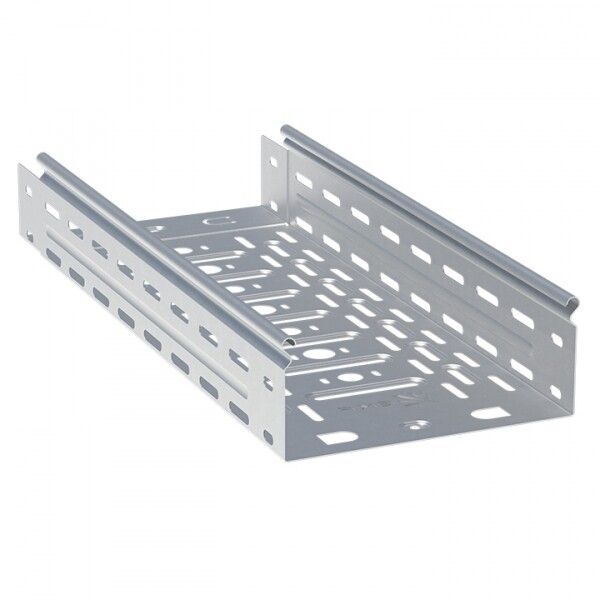

Лоток перфорированный 50х100х3000-1мм (24 м) EKF | L5010001-1

Лоток перфорированный листовой 50х100х3000-1,0мм (24 м) от EKF предназначен для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Этот лоток из оцинкованной стали с перфорацией обеспечивает удобную фиксацию, вентиляцию и легкий доступ к проводам. Артикул l5010001-1 входит в серию EKF-Line - надежную систему кабельных трасс, произведенную в России.

Назначение и область применения

Лоток перфорированный листовой 50х100х3000-1,0мм (24 м) используется для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Подходит для монтажа на стены, потолки, полы и наклонные поверхности. Применяется в цехах, офисах, школах, больницах, торговых центрах и на транспортных объектах. Перфорация позволяет легко крепить лоток к опорам и фиксировать кабели хомутиками.

Технические характеристики

• Размеры: 50×100×3000 мм (высота × ширина × длина)
• Толщина стенки: 1 мм
• Полезное сечение: 9800 мм2 - место для прокладки кабелей без перегрузки
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - равномерное антикоррозийное покрытие
• Покрытие: серый цвет, гладкая поверхность
• Перфорация: есть на дне и боковых стенках - для крепления и вентиляции
• Длина в упаковке: 24 метра (8 штук по 3 м)
• Гарантия: 3 года

Совместимость и монтаж

Лоток перфорированный листовой 50х100х3000-1,0мм (24 м) не имеет встроенного соединительного элемента - для стыковки используются специальные переходники и болтовые соединения из серии EKF-Line. Монтаж выполняется через перфорационные отверстия с помощью кронштейнов, подвесов или саморезов. Учитывайте посадочные размеры крепежа - отверстия рассчитаны под стандартные болты M6–M8. Для вертикальной прокладки рекомендуется использовать подвесы с шагом не более 1,5 м.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Не содержит токсичных материалов, безопасно для внутренней установки. Не предназначен для постоянного контакта с открытым пламенем или высокотемпературными средами.

Преимущества

• Высокая прочность благодаря толщине 1 мм и качественной стали
• Улучшенная теплоотдача за счет перфорации - снижается риск перегрева кабелей
• Простота монтажа: можно закрепить в любом месте через отверстия
• Долговечность: оцинкование по методу Сендзимира гарантирует защиту до 10 лет в помещении
• Совместимость с широким спектром аксессуаров EKF-Line - углы, тройники, крышки

Ограничения применения

• Не применяется в местах с постоянным воздействием агрессивных химических веществ (кислоты, щелочи)
• Не рекомендуется для прямого монтажа в сырых outdoor-объектах без защиты от осадков
• Без крышки - не защищает от механических повреждений и попадания крупного мусора
• Не подходит для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и согласования с проектом

Примеры использования

• Прокладка сетей Ethernet и видеонаблюдения в офисном здании
• Распределение питания на производственных линиях с частыми изменениями конфигурации
• Обустройство кабельных трасс в подвале жилого дома
• Фиксация сигнальных и управляющих кабелей на станках и конвейерах

Практические советы

• При заказе учтите, что один лоток - 3 метра; в упаковке 8 штук (24 м). Разрезать можно обычной ножовкой по металлу.
• Для герметизации стыков используйте пластиковые заглушки или термоусадочные трубки, особенно в пыльных помещениях.
• Если нужна защита от внешних факторов - дополняйте лоток крышкой из серии EKF-Line.
• Проверьте совпадение перфорации с выбранным крепежом перед монтажом - отверстия расположены с шагом 50 мм.
• Не перегружайте сечение - максимальная нагрузка зависит от типа и количества кабелей, соблюдайте нормы ПУЭ.
