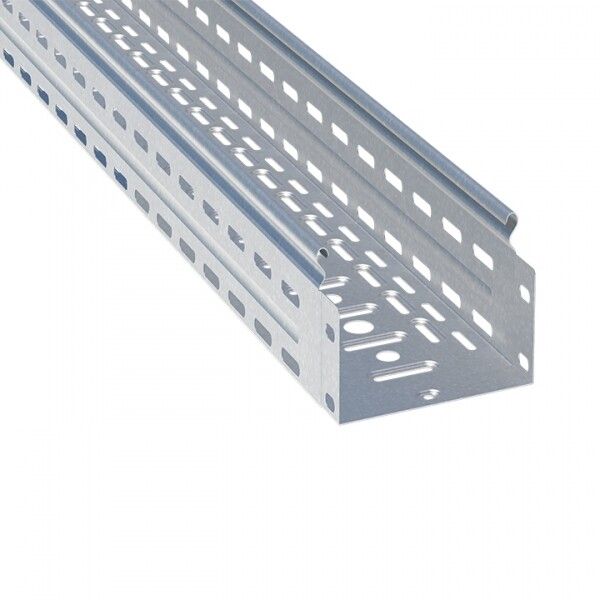

Лоток перфорированный металлический 100х500х3000-1,0мм (6 м) | L10050001 EKF

Лоток перфорированный металлический 100х500х3000-1,0 мм (6 м) от EKF предназначен для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Благодаря оцинкованной стали и перфорации, этот лоток обеспечивает прочную, доступную и легко обслуживаемую трассу - идеально подходит для силовых и слаботочных сетей. Артикул l10050001 входит в серию EKF-Line.

Назначение и область применения

Лоток перфорированный металлический 100х500х3000-1,0 мм (6 м) используется для прокладки кабелей в помещениях и на улице - в том числе в условиях повышенной влажности. Подходит для промышленных цехов, офисов, торговых центров, школ, больниц и других объектов. Применяется для силовых, телекоммуникационных, сигнализационных и АСУ ТП систем. Перфорация позволяет легко фиксировать кабели хомутиками, а также обеспечивает естественную вентиляцию.

Технические характеристики

• Размеры: 100×500×3000 мм (высота × ширина × длина)
• Толщина стенки: 1 мм
• Материал: оцинкованная сталь
• Цвет: серый (RAL 7035)
• Полезное сечение: 9800 мм2 - площадь для размещения кабелей без крышки
• Огнестойкость: соответствует требованиям к негорючим материалам
• Перфорация: боковые стенки и основание имеют равномерные отверстия для крепления и вентиляции
• Монтажная перфорация: есть - возможность крепления к стенам, потолкам и опорам через отверстия
• Исполнение: без крышки, без разъема
• Гарантия: 3 года

Совместимость и монтаж

Лоток перфорированный металлический 100х500х3000-1,0 мм (6 м) совместим со всеми компонентами серии EKF-Line: углы, переходники, кронштейны, подвесы и заглушки. Монтаж выполняется на стены, потолки или специальные несущие конструкции с помощью болтов, саморезов или анкеров через перфорацию. Учитывайте посадочные размеры: шаг отверстий рассчитан под стандартные крепежи M6–M8. Для длинных участков (до 6 метров) рекомендуется использовать поддерживающие кронштейны с интервалом не более 1,5 м - особенно при большой нагрузке кабелями.

Безопасность и стандарты

Лоток изготовлен из негорючего материала и соответствует нормам пожарной безопасности для внутренних и наружных кабельных трасс. Оцинкованное покрытие защищает от коррозии, что повышает долговечность в агрессивных средах. Соответствует ГОСТ Р 50571 и другим отраслевым стандартам на кабельные системы.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и оцинкованному покрытию
• Легкий доступ к кабелям - перфорация позволяет менять и добавлять провода без демонтажа
• Улучшенная теплоотдача - воздух свободно циркулирует между кабелями
• Поддержка сложных маршрутов - совместимость с широким спектром аксессуаров EKF-Line
• Долгий срок службы - гарантия 36 месяцев, реальный срок эксплуатации до 20 лет при правильном монтаже

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными источниками (например, печи, паропроводы)
• Не следует применять в местах постоянного воздействия кислот, щелочей или солевых растворов - оцинковка имеет ограниченную устойчивость к таким средам
• Без крышки - не защищает от попадания крупной пыли, насекомых или случайного контакта; для таких условий требуется установка крышки (продается отдельно)
• Не рекомендуется для подземной прокладки - требуются герметичные каналы или трубопроводы

Примеры использования

• Прокладка силовых кабелей в цехе на заводе - лоток крепится к колоннам и потолку
• Слаботочные сети в офисе: Ethernet, телефония, видеонаблюдение - удобно прокладывать и модифицировать
• Кабельные трассы в медицинских учреждениях - где нужен быстрый доступ к проводам для ремонта
• Аварийное освещение и пожарная сигнализация - надежная система с огнестойкостью и доступностью

Практические советы

• При монтаже на длинных прямых участках используйте минимум два кронштейна на каждый лоток - чтобы избежать прогиба под весом кабелей
• Если кабели тяжелые (например, силовые 4x240 мм2), проверьте суммарную нагрузку - она не должна превышать допустимую для данного профиля
• Для защиты от внешней среды (пыль, влага) можно дополнительно установить крышку EKF-Line (совместима по размеру)
• При необходимости удлинения - используйте соединители или сварите лотки, но не забудьте сохранить целостность оцинковки на стыке
• Запомните: артикул l10050001 - это именно 6-метровый лоток. Не путайте с аналогами меньшей длины - они не подходят для замены без пересчета креплений
