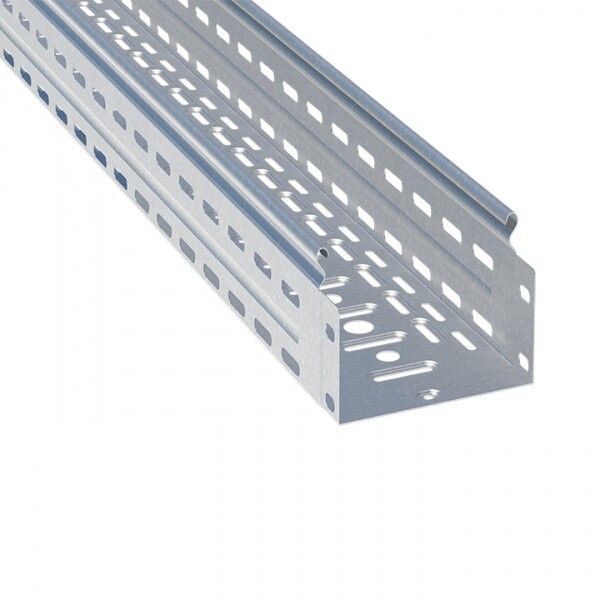

Лоток перфорированный металлический -Line PROxima 100х400х3000-1,0мм EKF L10040001

Лоток перфорированный металлический 100х400х3000-1.0 мм от EKF - это надежный элемент для открытой прокладки кабелей в промышленных, коммерческих и жилых зданиях. Изделие выполнено из цинкованной стали толщиной 1 мм, имеет перфорацию по боковым стенкам и основанию, что упрощает монтаж и обеспечивает вентиляцию. Артикул l10040001 входит в серию EKF-Line и соответствует требованиям к долговечности и огнестойкости.

Назначение и область применения

Лоток перфорированный металлический 100х400х3000-1.0 мм предназначен для прокладки силовых и слаботочных кабелей в условиях, где требуется доступ к проводам, вентиляция и гибкая система фиксации. Подходит для установки на стенах, потолках, полу и наклонных поверхностях. Применяется в промышленных цехах, офисах, торговых центрах, школах, больницах и других объектах с высокими требованиями к безопасности и удобству обслуживания.

Технические характеристики

• Размеры: 100×400×3000 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: сталь с цинковым покрытием
• Полезное сечение: 9800 мм2 - площадь для размещения кабелей без перегрузки
• Покрытие: холодногальванизированное (цвет - серый)
• Перфорация: боковые стенки и основание - для крепления и вентиляции
• Огнестойкость: соответствие нормам пожарной безопасности
• Гарантийный срок: 36 месяцев
• Исполнение: без разъема - требует соединения с другими элементами через аксессуары

Совместимость и монтаж

Лоток перфорированный металлический 100х400х3000-1.0 мм совместим с комплектующими серии EKF-Line: углы, переходники, кронштейны, подвесы и крышки. Монтажная перфорация в основании позволяет крепить лоток к поверхности с помощью болтов, анкеров или подвесных систем. Боковая перфорация упрощает фиксацию кабелей хомутиками и крепежными планками. Для сборки длинных трасс используйте соединители и удлинители - все элементы имеют одинаковый шаг перфорации, что исключает необходимость сверления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и НПБ 247-97 по огнестойкости. Цинковое покрытие защищает от коррозии в помещениях с повышенной влажностью. Сертифицировано для работы в средах с температурой от –40C до +50C. Производство осуществляется на территории России по запатентованной технологии, обеспечивающей однородность качества.

Преимущества

• Высокая прочность благодаря толщине 1 мм и качественной стали
• Удобный монтаж: перфорация по всей длине снижает время установки
• Вентиляция кабелей: перфорированные стенки предотвращают перегрев
• Доступ к кабелям: легко проверить состояние, заменить или добавить провода
• Долговечность: цинковое покрытие увеличивает срок службы в 2–3 раза по сравнению с неконсервированным металлом
• Поддержка сложных трасс: возможность создания вертикальных, горизонтальных и наклонных участков без доработок

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур выше +50C
• Не рекомендуется для постоянного погружения в воду - хотя цинк защищает от влаги, он не является герметичным решением
• Требуется использование аксессуаров для поворотов и ответвлений - сам по себе лоток не образует соединений
• При использовании в агрессивных средах (например, химических производствах) необходимо дополнительное защитное покрытие

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Организация слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Монтаж силовой сети в подвалах и технических этажах многоквартирных домов
• Обустройство кабельных трасс в медицинских учреждениях - легкий доступ для диагностики и ремонта
• Создание временных или модульных трасс на строительных площадках

Практические советы

• При расчете нагрузки учитывайте полезное сечение 9800 мм2 - не перегружайте лоток более чем на 60–70%, чтобы сохранить теплоотдачу
• Для длинных прямых участков (>10 м) предусмотрите компенсационные зазоры между лотками - металл расширяется при нагреве
• Используйте кронштейны с регулируемой высотой при монтаже на неровных поверхностях
• При необходимости закрытия трассы - дополняйте лоток крышкой из той же серии (совместима по форме и креплению)
• Проверьте посадочные отверстия перед монтажом - шаг перфорации стандартизирован, но важно соблюдать точность расположения крепежа
• Артикул l10040001 часто используется в комплексных решениях EKF-Line - выбирайте всю систему из одной серии для гарантии совместимости
