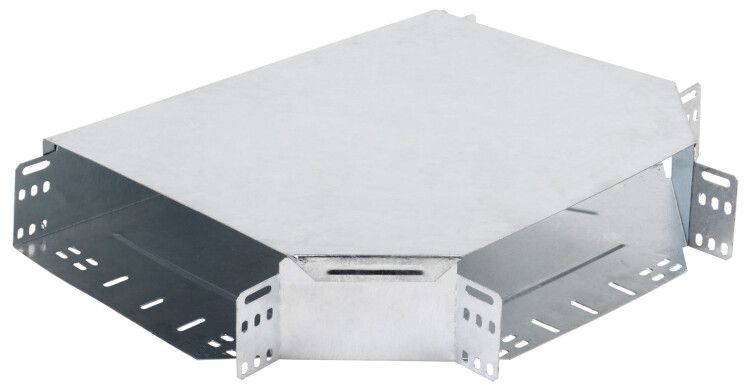

Ответвитель для лотка Т-образ. 50х100 HDZ IEK CLP1T-050-100-M-HDZ

Разветвитель Т-образный 50х100мм горячеоцинкованный HDZ от IEK (ИЭК) - это надёжный элемент для организации Т-образного ответвления в кабельной трассе. Артикул clp1t-050-100-m-hdz предназначен для прокладки силовых и слаботочных кабелей в промышленных условиях, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Разветвитель Т-образный 50х100мм горячеоцинкованный HDZ используется для создания ответвлений кабельной трассы под углом 90 градусов. Он позволяет изменить направление прохождения кабелей без нарушения целостности канала, сохраняя доступ к проводникам для обслуживания. Применяется в системах кабельных лотков, особенно там, где требуется организовать пересечение или ответвление трассы - например, на производствах, в цехах, на транспорте, в энергообъектах.

Технические характеристики

• Форма: Т-образная горизонтальная секция
• Размеры: высота 50 мм, ширина 100 мм
• Угол соединения: 90 градусов
• Материал: сталь
• Покрытие: горячее цинкование (HDZ) - защита от коррозии за счёт слоя цинка, нанесённого методом погружения в расплав
• Тип соединения: винтовой - фиксация осуществляется болтами, обеспечивает жёсткую и разборную сборку
• Исполнение: с интегрированным соединителем - не требует дополнительных деталей для стыковки с другими элементами трассы
• Наличие крышки: да - обеспечивает закрытый канал, предохраняет кабели от внешних воздействий и упрощает контроль
• Цвет: серый
• Гарантия: 36 месяцев
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Разветвитель Т-образный 50х100мм горячеоцинкованный HDZ совместим с другими элементами кабельных лотков серии ESCA от IEK, имеющими аналогичные габариты (50×100 мм). Монтаж выполняется путём стыковки с прямыми участками трассы через винтовые соединения. Крышка крепится тем же способом - легко открывается для осмотра или замены кабелей. Учитывайте посадочные размеры: внутренняя ширина 100 мм и высота 50 мм определяют максимальный объём прокладываемых кабелей. Не используйте с лотками других размеров - возможны зазоры или перекосы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует конструкцию и исполнение металлических кабельных лотков. Горячее цинкование повышает безопасность эксплуатации в агрессивных средах - снижается риск возникновения коррозии, что продлевает срок службы системы. Наличие крышки исключает случайный контакт с кабелями и минимизирует попадание пыли и влаги.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Защита от коррозии - цинковое покрытие выдерживает длительную эксплуатацию даже во влажных и химически активных средах
• Легкий монтаж - интегрированный соединитель устраняет необходимость в дополнительных переходниках
• Закрытая конструкция с крышкой - удобство обслуживания и повышенная безопасность
• Совместимость с широким спектром элементов серии ESCA

Ограничения применения

Не предназначена для использования в условиях постоянного погружения в воду - хотя цинкование защищает от влаги, изделие не имеет IP-защиты. Не рекомендуется применять в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации. Также не следует использовать с кабелями, чей суммарный диаметр превышает допустимую заполненность лотка 50×100 мм - это нарушает теплоотвод и затрудняет обслуживание.

Примеры использования

• Обустройство ответвления кабельной трассы от основного лотка к станку на производстве
• Переход между двумя уровнями оборудования в цехе с вертикальным расположением машин
• Прокладка сигнальных кабелей в распределительном щите с несколькими выходами
• Организация маршрута кабелей в помещениях с ограниченным пространством - например, в тоннелях или подземных коммуникациях

Практические советы

• Перед установкой проверьте соответствие размеров разветвителя 50×100 мм другим элементам трассы - несовпадение вызовет перекос и плохую герметичность
• При использовании в сырых помещениях дополнительно смажьте винты антикоррозийной смазкой - это увеличит срок службы креплений
• Не перегружайте лоток: суммарный диаметр всех кабелей не должен превышать 60–70% от внутреннего объёма
• При необходимости замены кабелей - просто открутите крышку; не требуется демонтаж всего участка трассы
• Артикул clp1t-050-100-m-hdz - единственный вариант этого типа в серии ESCA; другие модели имеют иные габариты или тип соединения
