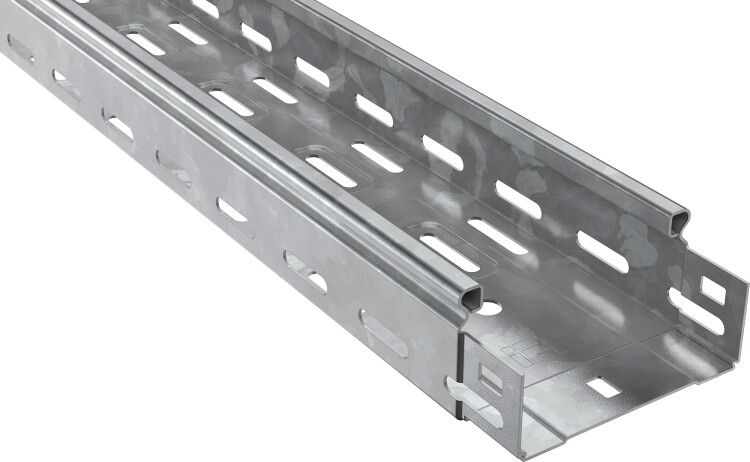

Лоток перфорированный 100х50 L2000 сталь 0.7мм HDZ ИЭК CLP10-050-100-2-M-HDZ IEK

Лоток перфорированный 50х100х2000 сталь 0.7мм HDZ от IEK - это прочный и долговечный элемент кабельной системы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Благодаря горячему цинкованию и перфорации, он сочетает защиту от коррозии, удобство монтажа и соответствие нормам безопасности. Артикул clp10-050-100-2-m-hdz входит в серию ESCA и рассчитан на срок службы 20 лет.

Назначение и область применения

Лоток перфорированный 50х100х2000 сталь 0.7мм HDZ используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и под навесами на открытых площадках. Также допускается использование в помещениях с высокой влажностью. Перфорация позволяет легко фиксировать кабели хомутиками, а наличие интегрированного соединителя ускоряет сборку трассы. Для усиленной защиты рекомендуется использовать с крышкой.

Технические характеристики

• Размеры: 50×100×2000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 0,7 мм
• Покрытие: горячее цинкование (HDZ) - защищает от коррозии даже при механических повреждениях
• Перфорация: да - боковые стенки perforated, позволяют крепить кабели и провода хомутиками
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных деталей при стыковке
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Цвет: серый
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, IEC 61537

Совместимость и монтаж

Лоток перфорированный 50х100х2000 сталь 0.7мм HDZ совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и крепежом того же типоразмера. Интегрированный соединитель позволяет стыковать лотки без болтов - достаточно совместить замки и зафиксировать. Монтаж осуществляется на кронштейны, подвесы или крепится к стене/потолку через перфорацию. Диаметр отверстий в перфорации - 5 мм, что подходит для большинства стандартных хомутиков. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Горячее цинкование гарантирует электроизоляцию поверхности, снижая риск возникновения блуждающих токов. Применение с крышкой повышает степень защиты IP54, что важно для сред с пылью и капельной влагой.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно актуально во влажных и агрессивных средах
• Удобная перфорация - позволяет крепить кабели без сверления, экономя время на монтаже
• Интегрированный соединитель - минимизирует количество комплектующих и ускоряет сборку
• Огнестойкость - безопасно применять в местах с высокими требованиями к пожарной безопасности
• Долгий срок службы - 20 лет без потери функциональности при правильном монтаже

Ограничения применения

Не предназначен для постоянного погружения в воду - хотя защищен от влаги, IP67 не достигается без крышки. Не следует использовать в условиях сильного механического удара или вибрации без дополнительной фиксации. Температурный диапазон ограничен: не рекомендовано применение ниже -40C и выше +60C длительно. Лоток не является несущей конструкцией - не применяйте для подвешивания тяжелого оборудования.

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Сборка кабельных трасс в серверных комнатах и распределительных щитах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в торговых центрах
• Кабельные пути в подвальных помещениях с повышенной влажностью
• Наружные трассы под навесом на производственной территории

Практические советы

• При заказе учитывайте посадочную ширину 100 мм - все аксессуары должны точно подходить по габаритам
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать прогиб
• Закрывайте лоток крышкой, если есть риск попадания пыли, воды или сторонних предметов
• Проверьте целостность цинкового слоя перед установкой - при повреждении обработайте антивандальным составом
• При необходимости резки - используйте ножницы по металлу, после чего обработайте срез антикоррозийным спреем
