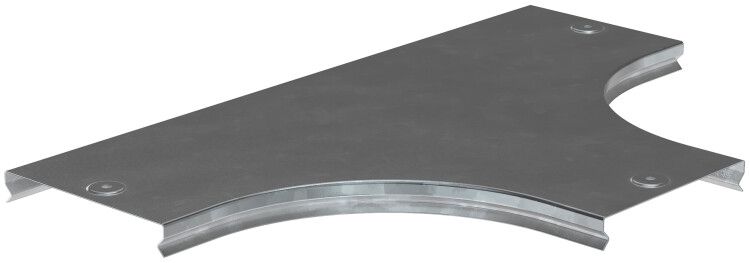

Крышка разветвителя T-образ. плавн. тип Г01 ESCA 100мм HDZ IEK CRT01D-0-100-08-HDZ

Крышка разветрителя Т-образная плавный тип Г01 ESCA 100мм HDZ — это защитный элемент для кабельных трасс, обеспечивающий механическую и внешнюю защиту соединений в Т-образных ответвлениях. Произведённая компанией IEK, эта крышка соответствует требованиям ГОСТ Р 52868-2007 и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Крышка разветрителя Т-образная плавный тип Г01 ESCA 100мм HDZ устанавливается поверх Т-образного разветвителя кабельной трассы, чтобы предотвратить попадание пыли, влаги, мусора и случайные повреждения кабелей. Применяется там, где требуется доступ к месту соединения для обслуживания, но одновременно нужна фиксация и защита. Подходит для промышленных объектов, энергообъектов, транспорта и зданий с открытой кабельной трассой.

Технические характеристики

• Тип изделия: крышка для Т-образного разветвителя
• Размер: 100 мм — соответствует стандартному размеру разветвителей серии ESCA
• Материал: сталь с горячим цинкованием — защитный слой цинка не менее 55 мкм
• Толщина стенки: 0,8 мм — обеспечивает достаточную жёсткость при минимальном весе
• Цвет: серый — единый цветовой ряд для систем ESCA
• Степень защиты: IP00 — не защищает от воды и пыли, но препятствует механическому воздействию и попаданию крупного мусора
• Диапазон рабочих температур: от –50 °C до +40 °C — работает в суровых климатических условиях
• Срок службы: 20 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 — допущено к применению в помещениях и на улице в умеренных и холодных регионах
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка разветрителя Т-образная плавный тип Г01 ESCA 100мм HDZ совместима исключительно с Т-образными разветвителями серии ESCA того же размера (100 мм). Крепление осуществляется с помощью защёлки — достаточно плотно прижать крышку к корпусу разветвителя до характерного щелчка. Монтаж возможен без инструментов. Для демонтажа — аккуратно оттянуть защёлку рукой. Не рекомендуется использовать с другими сериями или моделями разветвителей — не гарантируется герметичность и надёжность фиксации.

Безопасность и стандарты

Производится в соответствии с ГОСТ Р 52868-2007, который регламентирует требования к комплектующим для кабельных каналов. Горячее цинкование обеспечивает антикоррозийную стойкость, что снижает риск аварий из-за разрушения металла. Несмотря на высокую прочность, крышка не является электроизоляционным элементом — не заменяет защитные устройства и не предназначена для работы под напряжением.

Преимущества

• Высокая долговечность благодаря толщине стали 0,8 мм и защитному цинковому слою более 55 мкм
• Простой и быстрый монтаж без инструментов — защёлка позволяет установить крышку за несколько секунд
• Устойчивость к перепадам температур — сохраняет форму и целостность даже при –50 °C
• Совместимость с всей серией ESCA — легко интегрируется в существующие системы
• Серый цвет — не выделяется на фоне других элементов трассы, эстетично сочетается с металлическими поверхностями

Ограничения применения

• Не предназначена для использования во взрывоопасных средах — отсутствует степень защиты от газов и паров
• IP00 — не защищает от брызг, пыли, влаги; не применяется в сырых или запылённых местах без дополнительной защиты
• Не используется как самостоятельный элемент — требует наличия Т-образного разветвителя ESCA 100 мм
• Не подходит для кабелей с наружным диаметром больше, чем предусмотрено конструкцией разветвителя
• Запрещено применять в качестве опоры или нагрузочного элемента — не рассчитана на механическую нагрузку сверх массы крышки

Примеры использования

• На промышленных конвейерах — защита кабелей питания и управления в точках ответвления
• В складских комплексах — закрытие Т-соединений в кабельных каналах на потолке
• На железнодорожных станциях — обеспечение доступа к соединениям без вскрытия всей трассы
• В тепловых пунктах — защита кабелей от механических ударов и случайного контакта

Практические советы

• Перед установкой проверьте, что разветвитель ESCA 100 мм установлен правильно — крышка должна плотно сесть без усилия
• При использовании в холодных районах (УХЛ1, ХЛ1) убедитесь, что металл не деформирован после транспортировки — низкая температура может сделать сталь хрупкой
• Не используйте инструменты для снятия крышки — можно повредить защёлку. Лучше действовать пальцами
• При необходимости частого доступа к соединению — выбирайте именно эту модель, так как защёлка обеспечивает многократное открывание без потери функциональности
• Если требуется повышенная защита от пыли и влаги — комбинируйте эту крышку с герметичными разветвителями и дополнительными уплотнителями
