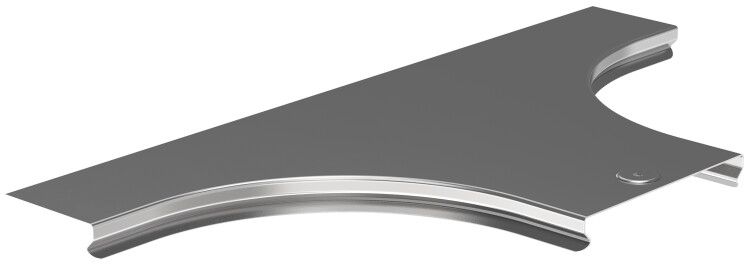

Крышка отвода Т-образная ESCA Г01 100 мм, плавный IEK (ИЭК) COT01D-0-100-08

Крышка отвода Т-образного плавного типа Г01 100 мм от IEK (ИЭК), артикул cot01d-0-100-08, предназначена для закрывания доступа к кабельной трассе в местах ответвлений, обеспечивая физическую защиту и сохраняя целостность системы. Продукт относится к серии ESCA и соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Крышка отвода Т-образного плавного типа Г01 100 мм используется для перекрытия технологического окна в кабельной трассе, где проходят кабели через T-образный отвод. Она защищает кабели от механических повреждений, попадания сторонних предметов и случайного контакта. Подходит для установки в промышленных, коммерческих и жилых зонах, где применяются кабельные каналы с T-ответвлениями. Устанавливается на завершающих участках трассы, где требуется временный или постоянный доступ для обслуживания.

Технические характеристики

• Тип изделия: крышка для отвода
• Тип крепления: защелка - быстрый монтаж без инструментов
• Материал: сталь толщиной 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка не менее 10 мкм
• Цвет: светло-серый
• Диапазон рабочих температур: от –50 C до +40 C
• Степень защиты: IP00 - не имеет защиты от воды и пыли; рассчитана на использование внутри закрытых кабельных систем
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущена к применению в умеренных, холодных и влажных условиях
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Крышка совместима исключительно с T-образными отводами типа Г01 внутренним диаметром 100 мм. Крепление осуществляется за счет защелок - достаточно плотно прижать крышку к корпусу отвода до характерного щелчка. Монтаж возможен как во время сборки трассы, так и после её заполнения кабелями. Для демонтажа - аккуратно оттянуть край крышки рукой, чтобы освободить защелки. Не требует сверления, болтов или других крепежей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к комплектующим для кабельных путей. Оцинкование по методу Сендзимира гарантирует долговечную коррозионную стойкость. Несмотря на высокую прочность стали, степень защиты IP00 означает, что крышка не предохраняет от влаги, пыли или внешнего воздействия - она работает только как механический барьер внутри герметичной кабельной системы.

Преимущества

• Высокая механическая прочность благодаря стальной основе толщиной 0,8 мм
• Долговечность - срок службы 20 лет при правильном использовании
• Быстрая установка и снятие благодаря системе защелок
• Устойчивость к коррозии за счет глубокого оцинкования методом Сендзимира
• Поддерживает стандартизированную систему ESCA - совместима с другими элементами серии

Ограничения применения

• Не предназначена для открытой установки - не защищает от влаги, пыли, агрессивных сред (IP00)
• Не подходит для помещений с повышенной влажностью, если сама кабельная трасса не герметична
• Не рекомендуется использовать в условиях частого химического воздействия или агрессивных паров
• Только для T-образных отводов типа Г01 с диаметром 100 мм - несовместима с другими форматами

Примеры использования

• Закрытие доступа к кабелям в T-ответвлении на производственной линии
• Фиксация точки обслуживания в кабельном канале офисного здания
• Перекрытие технологического окна в распределительной шахте на объекте ЖКХ
• Использование в системах автоматизации станков, где требуется периодический доступ к проводке

Практические советы

• Перед установкой проверьте, что отвод типа Г01 имеет именно 100 мм - другие размеры не подходят
• Убедитесь, что кабели внутри трассы не выступают выше уровня отверстия - иначе крышка не закроется
• При работе в условиях низких температур (до –50 C) избегайте ударных нагрузок - сталь становится более хрупкой
• Если система должна быть герметичной - используйте эту крышку только в составе полностью закрытой кабельной трассы
• Для длительного хранения храните в сухом месте - хотя покрытие устойчиво, влага может вызвать образование белого налета на цинке (не влияет на функциональность)
