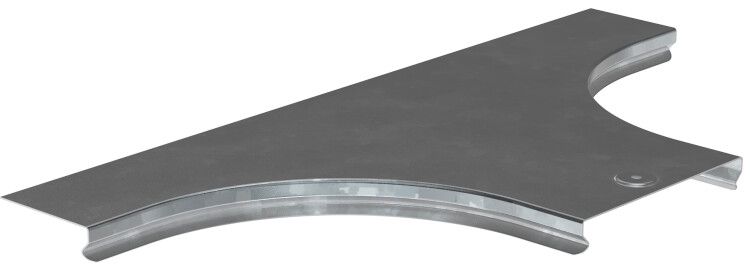

Крышка отвода Т-обр. плавн. тип Г01 ESCA 100мм HDZ IEK | COT01D-0-100-08-HDZ

Крышка отвода Т-образный плавный тип Г01 ESCA 100мм HDZ - элемент системы кабельной трассы IEK (ИЭК), обеспечивающий доступ к кабелям в точках ответвлений без вскрытия всей трассы. Артикул cot01d-0-100-08-hdz предназначен для установки в т-образных переходах с диаметром 100 мм, где требуется периодический осмотр или обслуживание проводов.

Назначение и область применения

Крышка отвода Т-образный плавный тип Г01 ESCA 100мм HDZ используется для закрывания технологических окон в кабельных каналах при T-образных соединениях. Она позволяет получить быстрый доступ к кабелям для диагностики, ремонта или модификации трассы, не нарушая целостность основного корпуса. Применяется в системах кабельной укладки на объектах промышленного, коммерческого и инфраструктурного назначения - например, на заводах, в складских комплексах, энергообъектах и жилых зданиях с открытой прокладкой кабелей.

Технические характеристики

• Тип изделия: крышка для отвода, фиксирующаяся на Т-образном аксессуаре
• Материал: сталь с горячим цинкованием - защитный слой не менее 55 мкм
• Толщина стенки: 0,8 мм - обеспечивает достаточную механическую прочность при минимальном весе
• Покрытие: горячий цинк - устойчиво к коррозии, особенно в условиях повышенной влажности
• Степень защиты IP00: не защищает от пыли и воды; предназначена для внутреннего использования в закрытых помещениях
• Рабочая температура: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 - соответствует требованиям для эксплуатации в различных климатических условиях России
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам

Совместимость и монтаж

Крышка отвода Т-образный плавный тип Г01 ESCA 100мм HDZ совместима исключительно с Т-образными отводами серии ESCA диаметром 100 мм. Крепление осуществляется за счет защелки - достаточно плотно прижать крышку к корпусу до характерного щелчка. Для демонтажа - легким движением пальцев оттянуть край защелки и снять крышку. Монтаж не требует инструментов. Убедитесь, что поверхность посадки чистая и не имеет деформаций - иначе защелка может не фиксироваться надежно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и комплектующим. Горячее цинкование повышает долговечность и снижает риск возникновения коррозии, что важно для безопасной эксплуатации в средах с возможным воздействием влаги. Однако, поскольку степень защиты IP00 не предусматривает герметичности, использование в сырых, пыльных или наружных условиях запрещено.

Преимущества

• Закрытие отверстия без сварки или болтов - экономит время при обслуживании
• Высокая коррозионная стойкость благодаря горячему цинкованию
• Простота снятия и установки - не нужен инструмент
• Совместимость с сериями ESCA других производителей, соответствующими ГОСТ Р 52868-2007
• Долгий срок службы - 20 лет при правильной эксплуатации

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - IP00 не обеспечивает защиту
• Подходит только для Т-образных отводов диаметром 100 мм - несовместима с другими размерами или формами
• Не рекомендуется использовать там, где есть риск механического воздействия - тонкая сталь 0,8 мм может деформироваться при ударах
• Не является частью герметичной системы - нельзя применять в местах, где требуется предотвращение попадания жидкости или пыли

Примеры использования

• На производстве: доступ к кабелям в Т-ответвлении конвейерной линии для замены датчиков
• В складском комплексе: проверка состояния силового кабеля в месте пересечения трасс
• В офисном здании: ремонт или переоборудование сети питания в шахте кабельного канала
• На тепловой станции: обслуживание контрольных кабелей в помещении с контролируемой влажностью

Практические советы

• Перед установкой проверьте, чтобы посадочная поверхность Т-образного отвода была ровной и не имела заусенец - иначе защелка будет плохо фиксироваться
• Не используйте крышку в качестве несущего элемента - она не рассчитана на нагрузки
• При необходимости частого доступа - выбирайте именно эту модель с защелкой вместо болтовых решений
• При хранении избегайте контакта с агрессивными химическими веществами - даже цинковое покрытие может повредиться
• Если вы используете другие бренды (например, Schneider, Legrand), убедитесь, что их Т-отводы имеют те же габариты и стандарт - совместимость зависит от точного соответствия по ГОСТ Р 52868-2007
