Поворот плавн. 90град тип В20 ESCA 100х150мм | CPV41-0-90-100-150 IEK

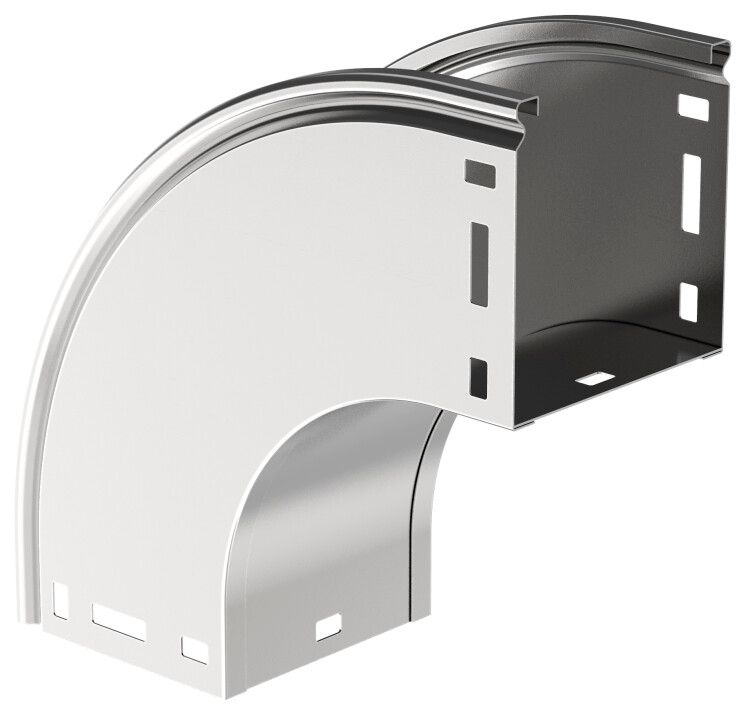

Поворот плавный 90 град тип В20 ESCA, 100х150мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90 градусов во внешнем углу. Артикул cpv41-0-90-100-150 подходит для прокладки в помещениях с умеренным и холодным климатом, обеспечивает долгий срок службы за счёт оцинкованной стали.

Назначение и область применения

Поворот плавный 90 град тип В20 ESCA, 100х150мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется там, где требуется изменить направление кабеля под прямым углом без резких изгибов - например, при проходе через перекрытия, стены или вдоль колонн. Подходит для систем с большим числом кабелей, где важна сохранность изоляции и удобство протяжки.

Технические характеристики

• Угол поворота: 90 градусов - фиксированный, не регулируемый
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Размеры: высота 100 мм, ширина 150 мм - определяют внутреннее пространство для кабелей
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Степень защиты: IP00 - не имеет защиты от пыли и воды; применяется только внутри помещений
• Диапазон температур: от –50 C до +40 C - работает в условиях суровых зим и жарких помещений
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - рассчитан на работу в закрытых помещениях с различными уровнями влажности и температуры
• Исполнение: с соединительным разъёмом - обеспечивает герметичное и надёжное соединение с другими элементами трассы

Совместимость и монтаж

Поворот плавный 90 град тип В20 ESCA, 100х150мм совместим с другими элементами серии ESCA, имеющими аналогичную систему соединения. Монтаж осуществляется путём вставки в соединительный разъём смежных участков кабельного канала. Для сборки используются самонарезающие винты или другие крепёжные элементы, предусмотренные производителем. Обязательно проверяйте посадочные размеры перед установкой - внутренние габариты 100×150 мм должны соответствовать толщине и количеству прокладываемых кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным каналам. Отсутствие степени защиты (IP00) означает, что применение возможно исключительно в сухих, защищённых от брызг и пыли помещениях. Недопустимо использование в сырых зонах, на улице или в местах с риском попадания жидкости.

Преимущества

• Плавный радиус 100 мм снижает нагрузку на изоляцию кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует длительную коррозионную стойкость
• Фиксированная форма и точные габариты обеспечивают предсказуемую сборку трассы
• Соединительный разъём упрощает монтаж и исключает необходимость сварки или дополнительных креплений
• Светло-серый цвет гармонично сочетается с остальной продукцией серии ESCA

Ограничения применения

• Не предназначена для открытого монтажа на улице - отсутствует защита от влаги и пыли (IP00)
• Не рекомендуется использовать в средах с агрессивными химическими веществами - даже оцинкованная сталь может подвергнуться коррозии
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - возможен перегиб и повреждение изоляции
• Крышка в комплект не входит - её необходимо приобрести отдельно

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход колонны или трубопровода в производственном цехе
• Прокладка силовых кабелей между этажами в офисных зданиях
• Сборка трассы для автоматизации на конвейерах и станках с ограниченным пространством

Практические советы

• Перед монтажом убедитесь, что количество и диаметр кабелей не превышают внутреннюю вместимость 100×150 мм - перегрузка затрудняет обслуживание и увеличивает нагрев
• Для продления срока службы используйте только оригинальные крышки и соединители от IEK - несовместимые детали нарушают целостность трассы
• При работе в условиях повышенной влажности (например, в подвале) дополнительно обработайте места соединений антикоррозийным составом
• Проверьте наличие соединительного разъёма на обоих концах перед заказом - некоторые модели требуют специальных адаптеров
• Поворот плавный 90 град тип В20 ESCA, 100х150мм лучше всего комбинируется с прямыми участками того же типа - так достигается равномерная нагрузка на всю трассу
