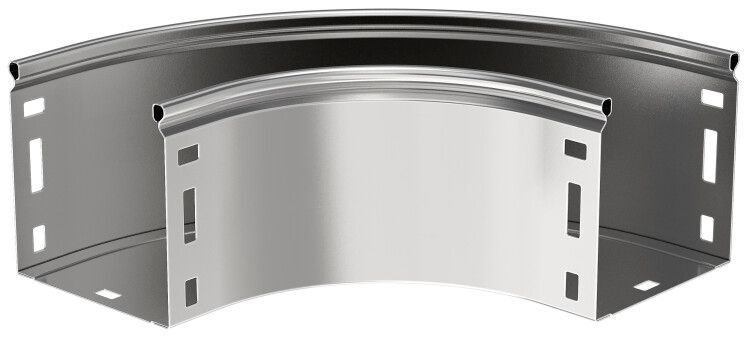

Поворот плавн. 90град тип Г01 ESCA 100х150мм | CPG01-0-90-100-150 IEK

Поворот плавный 90 градусов тип Г01 ESCA 100х150мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° в горизонтальной плоскости. Артикул cpg01-0-90-100-150 выполнен из оцинкованной стали и рассчитан на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 100х150мм используется для организации горизонтальных поворотов кабельных трасс без острых изгибов. Применяется в системах прокладки силовых и управляющих кабелей там, где требуется сохранить целостность изоляции и обеспечить свободный проход жил. Подходит для установки в производственных помещениях, на станциях, в шкафах управления, на конвейерах и других местах с ограниченным пространством.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальными допустимыми изгибами
• Высота: 100 мм
• Ширина: 150 мм
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает высокую коррозионную стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: цинк толщиной не менее 10 мкм - защищает от ржавчины даже в агрессивных средах
• Степень защиты: IP00 - не имеет защиты от внешних воздействий; требует установки внутри закрытых каналов или шкафов
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях с нормальным и повышенным уровнем влажности, в том числе в холодных зонах
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для неотапливаемых помещений и зимних условий
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом - позволяет легко состыковать с другими элементами трассы
• Цвет: светло-серый - соответствует стандартному цвету металлических изделий IEK

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 100х150мм совместим с другими элементами серии ESCA, имеющими аналогичные габариты и тип соединения. Монтаж осуществляется путём фиксации на опорах или кронштейнах с помощью болтов или хомутов. Соединительный разъём обеспечивает плотное стыкование с прямыми участками трассы. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация канала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - государственного стандарта на кабельные системы и их компоненты. Отсутствие степени защиты IP00 означает, что использование вне закрытых корпусов запрещено - открытая установка возможна только в контролируемых условиях, исключающих контакт с людьми и попадание влаги или пыли.

Преимущества

• Оцинкование по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности
• Плавный радиус 100 мм снижает риск повреждения кабеля при прокладке и последующем обслуживании
• Стандартные габариты обеспечивают взаимозаменяемость с продукцией других производителей, соответствующих тому же стандарту
• Фиксация через соединительный разъём ускоряет сборку трассы и минимизирует время монтажа

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие защиты IP00 делает её уязвимой к пыли, влаге и механическому воздействию
• Не рекомендуется использовать в помещениях с температурой выше +40 C - перегрев может повредить изоляцию кабелей
• Требуется обязательная установка крышки - без неё невозможно выполнить безопасную и полноценную прокладку кабелей
• Подходит только для горизонтальных поворотов - не применяется для вертикальных изменений направления

Примеры использования

• Переход кабельной трассы вокруг колонны в распределительном щите
• Обход оборудования на производственной линии с необходимостью сохранить радиус изгиба кабелей
• Смена направления в шкафу автоматизации при ограниченном пространстве
• Прокладка сигнальных кабелей между этажами в предварительно смонтированной коробчатой трассе

Практические советы

• При выборе проверьте внутренний радиус - он должен соответствовать минимальному радиусу изгиба используемых кабелей (обычно указано в паспорте кабеля)
• Для удобства монтажа используйте крепёж с антикоррозийным покрытием - особенно в условиях повышенной влажности
• Закрывайте поворот крышкой сразу после прокладки кабелей - это предотвращает попадание мусора и снижает риск повреждения изоляции
• При использовании в холодных помещениях (УХЛ2) убедитесь, что кабели также рассчитаны на работу при низких температурах
• Артикул cpg01-0-90-100-150 совпадает с размерами других элементов серии ESCA - можно комбинировать без адаптеров
