Поворот плавн. 90град тип В10 ESCA 100х150мм | CPV51-0-90-100-150 IEK

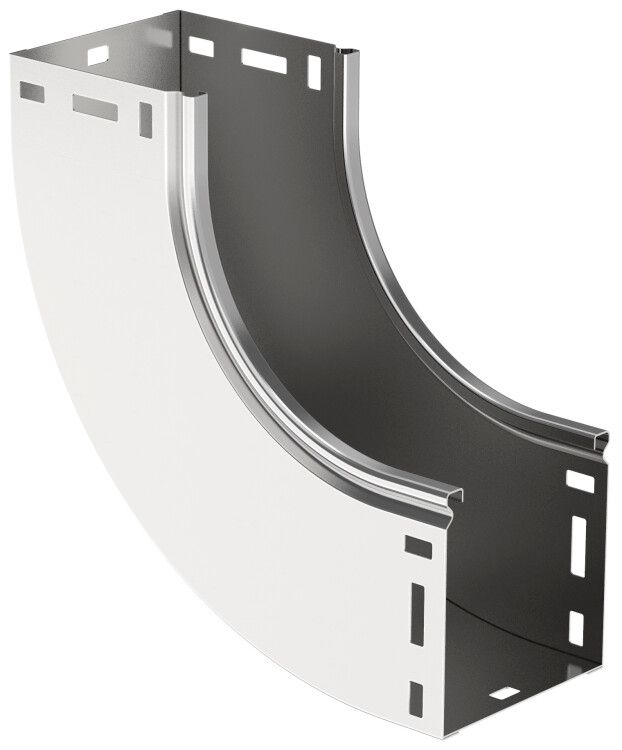

Поворот плавный 90 градусов тип В10 ESCA 100х150мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри помещений. Артикул cpv51-0-90-100-150 рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокой влажностью и перепадами температур.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 100х150мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах кабельных каналов, где требуется избежать острых изгибов, снижающих долговечность кабеля. Подходит для прокладки силовых, управляющих и сигнальных кабелей в помещениях с нормальной и повышенной влажностью - например, на заводах, в трансформаторных подстанциях, вентиляционных шахтах, производственных цехах.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное механическое напряжение при прокладке кабелей
• Высота: 100 мм, Ширина: 150 мм - соответствует стандартным размерам кабельных каналов типа В10
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при сборке, но сохраняет легкость
• Покрытие: светло-серое, матовое - не требует окраски, совместимо с другими элементами серии ESCA
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только во внутренних установках
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в помещениях с температурой от –50C до +40C
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъемом - позволяет легко фиксировать элемент в составе трассы без дополнительных креплений

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 100х150мм совместим с кабельными каналами серии ESCA того же типоразмера (В10). Соединение осуществляется через стандартный замковый механизм - элемент вставляется в торец канала и фиксируется щелчком. Для монтажа не нужны болты или сварка. Установка возможна как на потолке, так и на стене. Обязательно проверьте соответствие внутреннего профиля канала и поворота - внешние размеры 100×150 мм должны точно совпадать с другими элементами системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и безопасность кабельных каналов. Метод цинкования Сендзимира гарантирует равномерное покрытие без пористостей, что исключает риск электрохимической коррозии. Отсутствие степени защиты IP означает, что использование вне закрытых помещений запрещено - контакт с влагой или пылью может привести к выходу из строя кабелей.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб кабелей, особенно многожильных и с тонкой изоляцией
• Оцинкование по методу Сендзимира обеспечивает долгую службу даже в сырых помещениях
• Разъемное соединение ускоряет сборку и демонтаж трассы
• Стандартные размеры позволяют использовать деталь как часть модульной системы ESCA без адаптеров
• Не требует обслуживания - не нуждается в смазке, краске или антикоррозийной обработке

Ограничения применения

• Не предназначена для открытых площадок, наружных сетей, колодцев или мест с постоянным воздействием воды
• IP00 - нельзя применять там, где есть риск попадания пыли, брызг или конденсата на сам элемент
• Не рекомендуется для кабелей с минимальным радиусом изгиба более 100 мм - выбирайте большие повороты при необходимости
• Толщина 0,8 мм не выдерживает значительных ударных нагрузок - не используйте в зонах с частым движением тяжелого оборудования

Примеры использования

• Переход кабельной трассы с потолка на стену в цехе с конвейерной линией
• Обход колонны в распределительном пункте подстанции
• Смена направления вентиляционной шахты с вертикального участка на горизонтальный
• Прокладка контрольных кабелей между этажами в многоэтажном здании

Практические советы

• Перед монтажом убедитесь, что внутренний диаметр поворота (100 мм) соответствует максимальному наружному диаметру вашего кабеля - лучше оставить запас 10–15%
• Если трасса собирается из нескольких элементов, начинайте сборку с прямых участков, затем подсоединяйте повороты - так проще добиться точного выравнивания
• Не забудьте, что крышка в комплект не входит - её необходимо заказывать отдельно (например, модель CPV51-K-100-150)
• При использовании в холодных помещениях (до –50C) проверьте эластичность изоляции кабелей - некоторые материалы становятся хрупкими при низких температурах
• Для удобства транспортировки и хранения храните повороты в оригинальной упаковке - они легко деформируются при давлении
