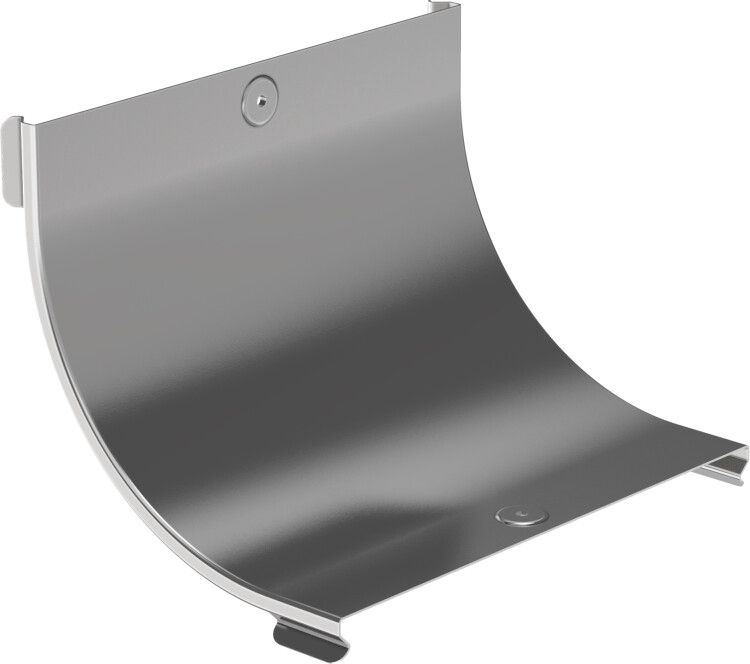

Крышка поворота плавн. 90град тип В10 ESCA 200мм | CPV51D-0-90-200-08 IEK

Крышка поворота плавный 90 град тип В10 ESCA 200мм от IEK - это элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы под углом 90 градусов. Изделие выполнено из оцинкованной стали и рассчитано на длительную эксплуатацию в условиях умеренного и холодного климата.

Назначение и область применения

Крышка поворота плавный 90 град тип В10 ESCA 200мм используется для обеспечения легкого доступа к кабелям в поворотных участках кабельных трасс. Применяется там, где требуется периодический осмотр, обслуживание или замена проводов - например, в распределительных щитах, технологических каналах, на производствах и объектах ЖКХ. Подходит для систем с жесткой фиксацией кабелей, где невозможно использовать гибкие каналы.

Технические характеристики

• Угол поворота: 90 градусов - позволяет изменить направление трассы без дополнительных соединений.
• Материал: сталь толщиной 0,8 мм - обеспечивает механическую прочность при минимальном весе.
• Покрытие: горячее цинкование по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии даже при повышенной влажности.
• Тип крепления: защелка - быстрый монтаж и демонтаж без инструментов.
• Степень защиты IP00 - не обеспечивает защиту от пыли и воды; применяется только внутри закрытых помещений.
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых зданий.
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Цвет: серый - соответствует цветовой гамме других компонентов серии ESCA.
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным системам в России.
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию во всех основных климатических зонах РФ.

Совместимость и монтаж

Крышка поворота плавный 90 град тип В10 ESCA 200мм совместима с другими элементами серии ESCA того же типа и размера. Монтаж осуществляется путём установки на готовый поворотный участок трассы и фиксации защелкой - достаточно плотного прижатия до характерного щелчка. Для надежности рекомендуется проверять герметичность соединений между крышками и корпусами трассы, особенно при наличии вибраций.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным системам для внутренней прокладки. Отсутствие степени защиты IP выше IP00 требует обязательного использования только в помещениях с контролируемой средой - исключает применение на открытых площадках, в сырых подвалах или на улице.

Преимущества

• Высокая долговечность благодаря термически стойкому цинковому покрытию - не требует окраски или антикоррозийной обработки после монтажа.
• Быстрая установка и снятие за счет механизма защелки - снижает время техобслуживания.
• Стандартная длина 200 мм - оптимальна для большинства типовых решений кабельных трасс.
• Серый цвет и единый дизайн серии ESCA позволяют легко интегрировать изделие в существующие системы без визуального диссонанса.

Ограничения применения

• Не предназначен для внешних установок - степень защиты IP00 не предохраняет от влаги, пыли и агрессивных сред.
• Не следует использовать в местах с высокой вероятностью механических ударов - толщина 0,8 мм недостаточна для нагрузок, превышающих нормальные условия эксплуатации.
• Подходит только для кабелей, проложенных в жестких металлических трассах серии ESCA - несовместима с пластиковыми или гибкими каналами.

Примеры использования

• Закрытые кабельные каналы на заводах с автоматизированными линиями - доступ к кабелям для диагностики отказов.
• Распределительные пункты в административных зданиях - обслуживание силовых и сигнальных линий.
• Объекты теплоснабжения и энергообеспечения в регионах с суровым климатом - благодаря широкому диапазону температур.

Практические советы

• Перед монтажом убедитесь, что внутренний проход трассы соответствует диаметру используемых кабелей - перегрузка может затруднить последующий доступ через крышку.
• При сборке нескольких элементов подряд проверяйте выравнивание крышек - перекосы могут вызвать трудности при открывании.
• Не используйте Крышку поворота плавный 90 град тип В10 ESCA 200мм в качестве несущего элемента - она не рассчитана на нагрузки сверх массы кабелей и собственной конструкции.
• Для частого обслуживания рекомендуется комбинировать её с другими элементами серии ESCA, имеющими аналогичные защелки - это ускоряет работу персонала.
