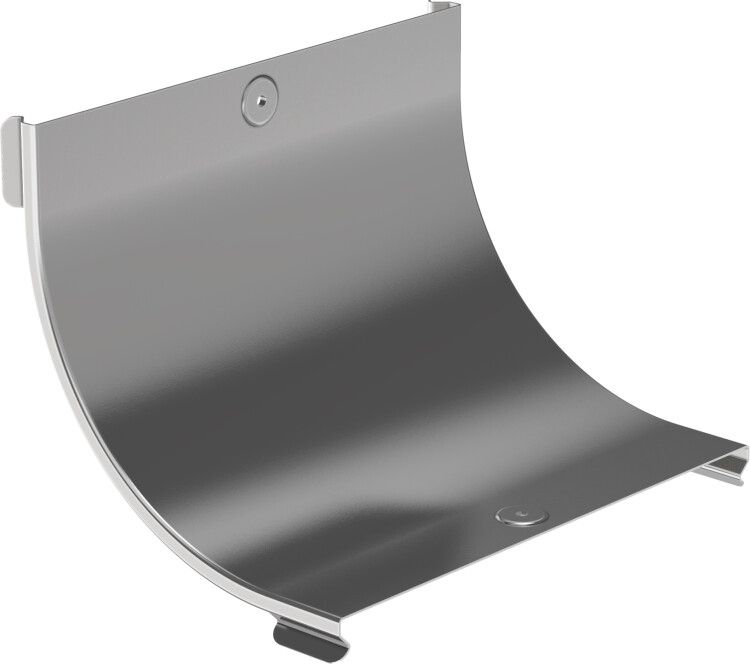

Крышка поворота плавн. 90град тип В10 ESCA 150мм | CPV51D-0-90-150-08 IEK

Крышка поворота плавный 90 град тип В10 ESCA 150мм - элемент кабельной трассы, обеспечивающий герметичный переход кабеля под углом 90°. Произведённая из оцинкованной стали, эта крышка от бренда IEK (ИЭК) с артикулом cpv51d-0-90-150-08 рассчитана на длительную эксплуатацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Крышка поворота плавный 90 град тип В10 ESCA 150мм используется для закрывания поворотов в кабельных каналах и лотках, где требуется изменить направление прокладки кабеля. Она защищает провода от механических воздействий, попадания пыли и влаги, хотя сама по себе не обеспечивает степень защиты выше IP00. Применяется в системах внутренней кабельной трассировки - например, в промышленных помещениях, на объектах ЖКХ, в административных зданиях и на производственных линиях.

Технические характеристики

• Угол поворота: 90 градусов - позволяет выполнить плавный изгиб трассы без острых углов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - устойчивость к коррозии, толщина цинкового слоя ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости, но не предназначена для восприятия значительных нагрузок
• Тип крепления: защелка - быстрая установка и демонтаж без инструментов
• Цвет: серый - соответствует цветовой гамме большинства комплектующих серии ESCA
• Рабочий температурный диапазон: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых помещений
• Степень защиты: IP00 - не защищает от воды и пыли; требует совмещения с другими элементами трассы, имеющими более высокую степень защиты
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически активных сред
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в умеренном, холодном и влажном климате
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам

Совместимость и монтаж

Крышка поворота плавный 90 град тип В10 ESCA 150мм совместима с лотками и каналами серии ESCA того же производителя. Крепится на защелку - достаточно плотно прижать крышку к корпусу до щелчка. Для надёжного соединения проверьте, чтобы поверхности контакта были чистыми и не деформированными. Диаметр поворота составляет 150 мм - убедитесь, что радиус изгиба кабеля не меньше этого значения, чтобы не повредить изоляцию.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным каналам и аксессуарам. Метод оцинковки Сендзимира гарантирует долговечность металла даже в агрессивной среде. Однако, поскольку степень защиты IP00 не предполагает никакой защиты от внешних факторов, использование в открытых или влажных местах возможно только при наличии дополнительной оболочки или кожуха.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - особенно важно в помещениях с повышенной влажностью
• Быстрый монтаж за счет системы защелки - снижает время установки и не требует дополнительных крепежей
• Совместимость с продукцией серии ESCA - возможность сборки единой, стандартизированной трассы
• Длительный срок службы - экономия на замене и обслуживании

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, паром или агрессивными жидкостями - IP00 не обеспечивает ни малейшей защиты
• Не предназначен для наружной установки без дополнительного кожуха или короба
• Не выдерживает ударные или точечные нагрузки - не используйте как опору или площадку для оборудования
• Подходит только для кабелей с минимальным радиусом изгиба ≤150 мм - большие кабели могут повредиться при прокладке

Примеры использования

• Закрытие поворота в кабельном лотке внутри производственного цеха
• Переход между вертикальной и горизонтальной частью трассы в офисном здании
• Фиксация кабелей в распределительных шкафах с ограниченным пространством
• Обустройство трассы в неотапливаемом техническом помещении с перепадами температур

Практические советы

• Перед монтажом проверьте, чтобы все элементы трассы (лотки, прямые участки, крышки) были одной серии - ESCA - для гарантированной совместимости
• Не затягивайте защелку слишком сильно - это может повредить пластиковую фиксирующую деталь
• Если трасса проходит через зону с возможным попаданием влаги, комбинируйте эту крышку с герметичными элементами (например, силиконовыми уплотнителями или специальными колпачками)
• При необходимости замены - легко снимается одним движением рук, без инструментов
• Для крупных проектов рекомендуется заказывать весь набор аксессуаров сразу - так вы избежите проблем с несовпадением партий по цвету и качеству покрытия
