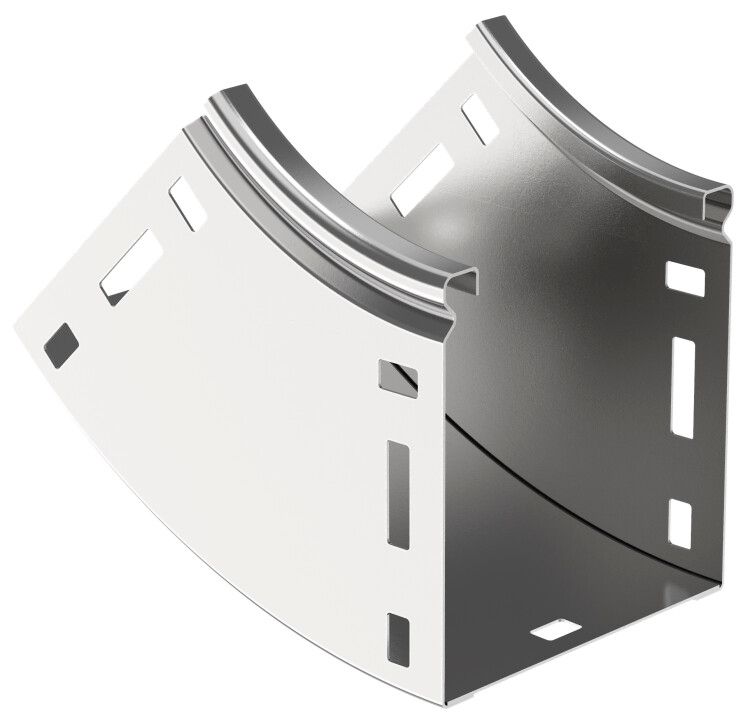

Поворот плавн. 45град тип В10 ESCA 100х100мм | CPV51-0-45-100-100 IEK

Поворот плавный 45 градусов тип В10 100×100 мм от IEK (ИЭК), артикул cpv51-0-45-100-100, предназначен для плавного изменения направления кабельной трассы внутри помещений. Изделие выполнено из оцинкованной стали и рассчитано на длительную эксплуатацию в условиях умеренного и холодного климата.

Назначение и область применения

Поворот плавный 45 градусов тип В10 100×100 мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 45°. Применяется в системах кабельных каналов при прокладке силовых и слаботочных проводов в помещениях с нормальной влажностью. Подходит для монтажа в жилых, офисных, промышленных зданиях, где требуется сохранить целостность трассы без острых изгибов.

Технические характеристики

• Угол поворота: 45 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение в изгибе кабеля
• Размеры: высота 100 мм, ширина 100 мм - совместим с кабельными каналами того же формата
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже
• Цвет: светло-серый - соответствует цветовой гамме системы ESCA
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только во внутренних установках
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и теплых помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в помещениях с различным уровнем влажности и температурными колебаниями
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъемом - позволяет легко фиксировать элемент в системе канала

Совместимость и монтаж

Поворот совместим с кабельными каналами серии ESCA от IEK, имеющими аналогичные габариты 100×100 мм. Монтаж осуществляется путём вставки в смежные участки канала через соединительный разъем. Для надёжного соединения рекомендуется использовать крепёж, предусмотренный для данной серии. Крышка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим безопасность и эксплуатационные параметры кабельных каналов. Отсутствие степени защиты (IP00) требует исключительно внутренней установки - использование вне помещений или в сырых средах запрещено.

Преимущества

• Плавный изгиб с радиусом 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкование по методу Сендзимира гарантирует долгую устойчивость к коррозии даже при перепадах температур
• Форма и размеры точно соответствуют стандартам серии ESCA - обеспечивают плотное соединение без люфтов
• Соединительный разъем ускоряет сборку и исключает необходимость сварки или дополнительных креплений

Ограничения применения

• Не предназначена для открытой прокладки - отсутствие защиты IP не допускает воздействия влаги, пыли, осадков
• Не подходит для внешних сетей, траншей, подземных коммуникаций
• Запрещён монтаж в местах с постоянным контактом с химически активными веществами (кислоты, щёлочи)
• Толщина стенки 0,8 мм не обеспечивает повышенную ударопрочность - избегать механических нагрузок при эксплуатации

Примеры использования

• Переход кабельной трассы между этажами в многоэтажном здании
• Обход инженерных конструкций (колонн, трубопроводов) в производственных цехах
• Прокладка кабелей в распределительных щитовых с ограниченным пространством
• Системы автоматизации и управления на заводах с применением кабельных каналов ESCA

Практические советы

• При выборе проверьте соответствие размеров канала - 100×100 мм должны совпадать с другими элементами системы
• Для удобства протяжки кабелей используйте специальные вытягивающие устройства - минимизируйте усилия на изгиб
• После монтажа обязательно закройте канал крышкой - предотвращает скопление пыли и случайное повреждение проводов
• Не используйте этот поворот в качестве опоры для веса кабелей - он не рассчитан на механическую нагрузку сверх массы проводов
• При работе в условиях низких температур (ближе к –50 C) избегайте резких ударов - материал становится более хрупким
